Beleuchtung

Allgemeine Beleuchtung

Umgebungslicht

Mit diesem Schieber kann das Umgebungslicht (Helligkeit) prozentual eingestellt werden. Voreingestellt sind 18 Prozent.

Damit lässt sich der Kontrast beeinflussen.

Kameralicht

Mit diesem Schieber kann das Licht oberhalb der Kamera prozentual eingestellt werden (vergleichbar mit Autoscheinwerfern). Voreingestellt sind 18 Prozent.

So werden z. B. Verkehrsschilder in Fahrtrichtung unabhängig vom Umgebungslicht beleuchtet.

Sonnenstand

Zwei verschiedene Einstellungen können für den Sonnenstand ausgewählt werden:

• Geographische Lage + Uhrzeit

  Zeigt die Beleuchtung der Szene entsprechend der gewählten Einstellungen an.

  Die Koordinaten werden in Grad östlicher Länge und Grad nördlicher Breite eingegeben. Voreingestellt sind 11.60/48.10 Grad.

  Das Datum wird aus dem System ermittelt. Es kann aber auch direkt eingegeben oder mit den Schaltflächen Aktuelles Datum setzen und Datum wählen eingestellt werden.

  Um das BIM-Modell gut ausgeleuchtet anzuzeigen, steht die Uhrzeit standardmäßig auf 12:00. Eine abweichende Zeit kann direkt eingegeben werden. Mit der Schaltfläche Aktuelle Zeit setzen wird die aktuelle Uhrzeit des Systems verwendet.

  Mithilfe der Zeitzone (Standard = UTC + 1 Stunde) wird der Sonnenstand auf die geografische Breite angepasst.

• Azimutwinkel und Höhenwinkel

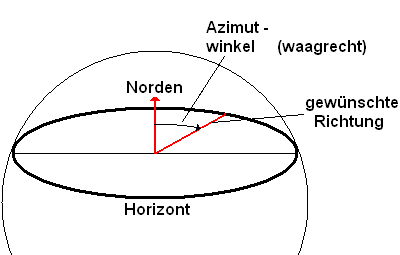

  Azimutwinkel: Im Uhrzeigersinn gemessener Winkel zwischen geografisch Nord (Nordpol) und der gewählten Richtung. Voreingestellt sind 260 Grad.



  Höhenwinkel: Winkel eines Punkts über der Horizontebene (der Punkt des Himmels, der sich genau über dem Beobachter befindet). Voreingestellt sind 60 Grad.



Standardwerte

Der Dialog startet immer mit den voreingestellten Standardwerten. Änderungen werden nicht gespeichert.
