Temporärdarstellung

Achsinformation

Blendet Achsnummer und Station in Achslage ein.

Texthöhe Achsinformation legt die Größe des Anschriebs fest.

Allgemein

Farbe der Temporärdarstellung stellt alle Temporärdarstellung mit der gewählten Farbe dar.

Deckenbuchspuren

Schreibt die Eigenschaften der Spuren an.

Texthöhe Deckenbuchspuren legt die Größe des Anschriebs von Bezeichnung, Breite und Querneigung im Querschnitt fest.

Höhe über Null

Blendet im Querschnitt die Bezugshöhe ein.

Offset X legt den horizontalen Abstand des Pfeils vom äußeren linken Rand fest. Der Bezug wird unter Offsetmodus festgelegt.

Offset Y legt den vertikalen Abstand des Anschriebs vom untersten Punkt des Querschnitts fest.

Außer Null sind nur negative Werte möglich. Damit wird die Lage nach unten verschoben.

Offsetmodus legt den Bezug fest, auf den der Offset angewendet wird:

• Horizont berücksichtigt nur den gewählten Horizont unter Bezugshorizont.
• Abstand Achse ermittelt den Abstand direkt von der Achse.

Texthöhe “Höhe über Null” legt die Darstellung der Beschriftung fest.

Horizontband

Blendet die Einträge des unter Allgemein > Band anzeigen gewählten Horizonts ein.

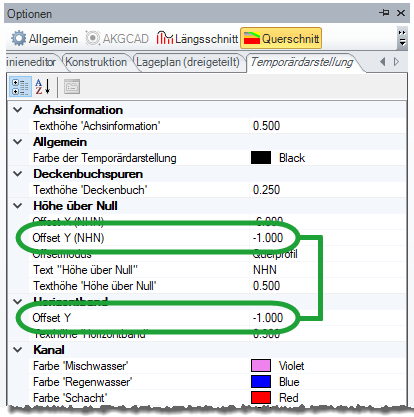

Offset Y legt den vertikalen Abstand des Horizontbands vom untersten Punkt des Querschnitts fest.

Außer Null sind nur negative Werte möglich. Damit wird die Lage nach unten verschoben.

Texthöhe “Horizontband” legt die Darstellung der Beschriftung fest.

Kanal

Legt die Einstellungen für die Kanaldarstellung (einzelne Kanalarten und Beschriftung) in der Querschnittvorschau fest.

Die Anzeige wird mit Querschnitt > Allgemein > Zusatzfeld > Kanaldarstellung eingeschaltet/ausgeschaltet.

Lage der Gradiente(n)

Blendet die Lage der Hauptgradiente(n) im Querschnitt ein.

Symbol (Gradiente) legt die Form der Darstellung der Gradientenpunkte fest:

• Punkt
• Kreuz [+] (normal)
• Kreuz [x] (diagonal)
• Quadrat
• Kreis
• Höhenkote

Symbolhöhe (Gradiente) legt die Größe der Gradientensymbole fest.

Symbol (Fläche, Gradiente) legt die Füllung der Gradientensymbole fest.

Texthöhe “Lage Gradiente” legt die Darstellung der Beschriftung fest.

Legende

Zeigt die Zuordnung der Farben zu den Horizonten mit Nummernangabe.

Bezugshorizont legt den Horizont fest, auf den der Offset angewendet wird.

Offset X legt den horizontalen Abstand der Legende vom äußeren rechten Rand fest. Der Bezug wird unter Offsetmodus festgelegt.

Offset Y legt den vertikalen Abstand der Legende vom obersten Punkt des Querschnitts fest.

Offsetmodus legt den Bezug fest, auf den der Offset angewendet wird:

• Horizont berücksichtigt nur den gewählten Horizont unter Bezugshorizont.
• Querschnitt berücksichtigt alle Horizonte (den gesamten Querschnitt).
• Texthöhe “Legende” legt die Darstellung der Beschriftung fest.

Punktnamen

Blendet die Punktnamen des gewählten Horizonts ein.

Texthöhe “Punktnamen” legt die Darstellung der Beschriftung fest.

Zwangspunktdarstellung

Korridor (Querschnitt) legt den Bereich fest, in dem die vorhandenen Zwangspunkte angezeigt werden. Ausgangspunkt ist die aktuelle Station, der Bereich wird nach beiden Seiten überprüft.

Linker Korridor (Längsschnitt) legt den Bereich fest, in dem die vorhandenen Zwangspunkte angezeigt werden. Ausgangspunkt ist die aktuelle Achse.

Punkte ohne Höhe auf Gradientenhöhe weist den Zwangspunkten, welche die Höhe 0,000 besitzen, die jeweilige geodätische Höhe der Gradiente zu.

Rechter Korridor (Längsschnitt) legt den Bereich fest, in dem die vorhandenen Zwangspunkte angezeigt werden. Ausgangspunkt ist die aktuelle Achse.

Text anzeigen (Längsschnitt) beschriftet die Zwangspunkte im Längsschnitt mit ihrem Namen.

Text anzeigen (Querschnitt) beschriftet die Zwangspunkte im Querschnitt mit ihrem Namen.

Texthöhe legt die Darstellung der Beschriftung fest.
