Layerkonzept

Mit Layerkonzept erhalten Sie ein Ordnungsprinzip für die Speicherung der Objekte.

VESTRA-Funktionen legen keine Objekte auf diesen Layer.
Objekten kann man auf verschiedenen Wegen einen Layer zuweisen:
- Layer manuell direkt zuweisen
- Layer kommt aus der Fachbedeutung
- Layer kommt aus dem Fachobjekt.
Beim Start eines neuen Projekts wird der erste Layer als aktiver Layer eingestellt, damit nicht der Layer 0 als aktiver Layer eingestellt ist.
In den einzelnen Dialogfeldern wird keine Layerauswahl angeboten. Dadurch greift immer der Layer aus der Fachbedeutung. Wenn dort kein Layer angegeben ist, wird immer der aktuelle Layer verwendet.
Wenn bei einem Objekt die Fachbedeutung gelöscht wird, wird dieses Objekt auf Layer 0 gelegt.

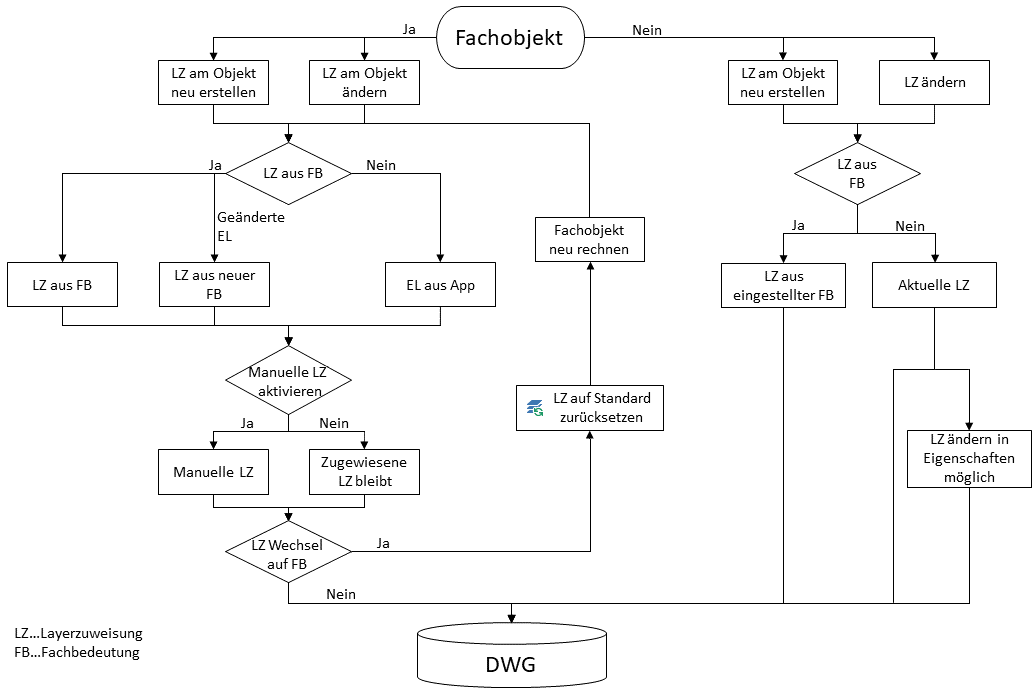

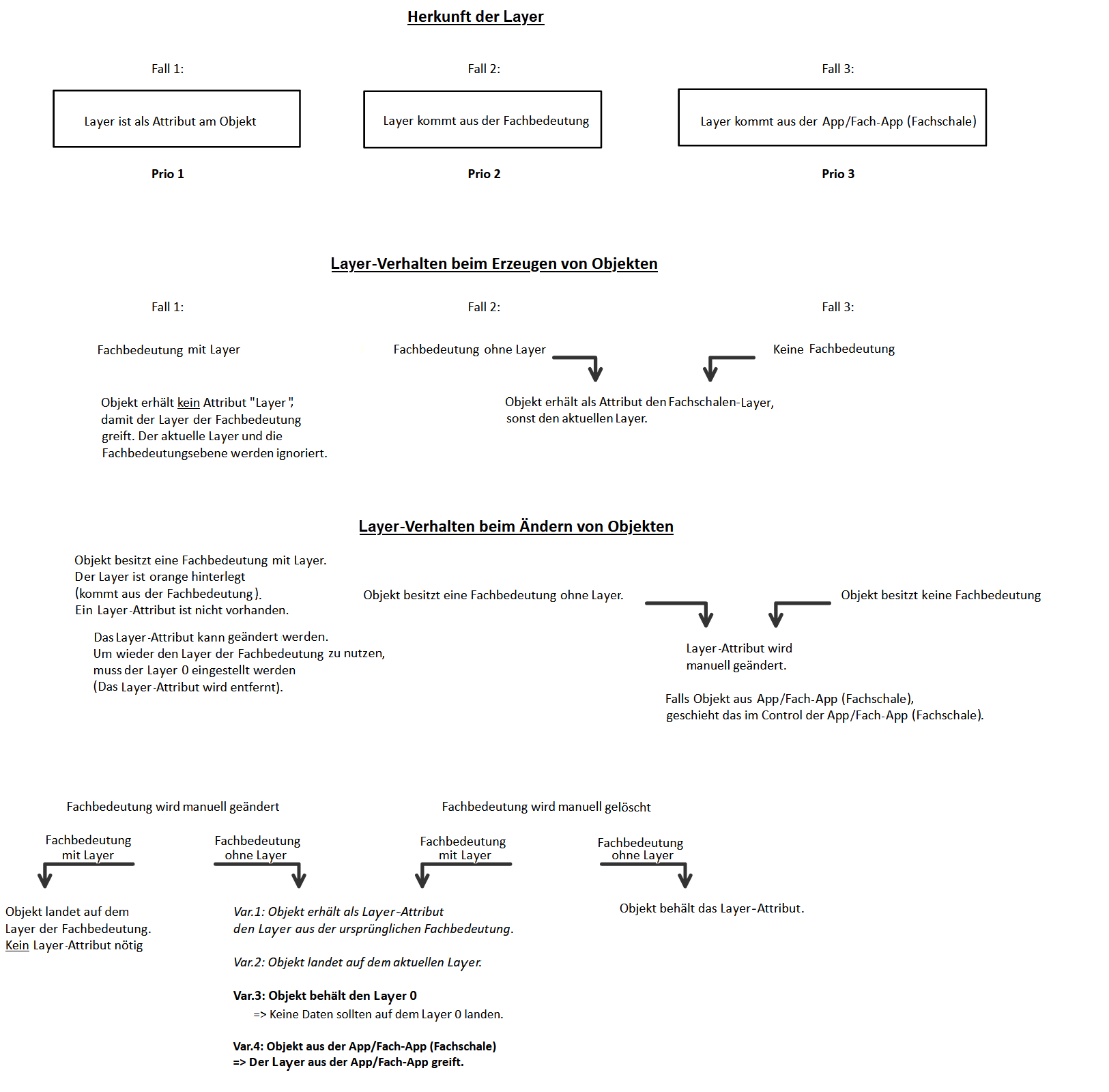

Abbildung 2. Flussdiagramm Layerzuweisung
