Gelände

Mit Gelände zeigen Sie das Geländeprofil zur Achse als separate Gradiente im Längsschnitt an.

Die Funktion befindet sich im Gradientenedior > Werkzeugleiste > Gelände. Ein eigenes Dialogfeld wird angezeigt.

Abbildung 1. Geländeprofil anzeigen

Das Gelände wird jeweils pro Achse in der Datei TERR_[Achsnummer].A66 des Formats Datenart 66 gespeichert und ist somit vollständig kompatibel zum VESTRA 6H-Format.

Werkzeugleiste

Aktuelles Gelände in Zwischenablage kopieren

Übernimmt das markierte Gelände in den Arbeitsstpeicher.

Aktuelles Gelände durch Gelände aus Zwischenablage ersetzen

Löscht das vorhandene Gelände und fügt das Gelände aus dem Arbeitsstpeicher ein.

Import

Übernimmt Geländedaten in den Gradienteneditor:

Datenart 66 (Ersetzen oder Hinzufügen zu vorhandenem Gelände)
Gelände aus Gradiente der Achse übernehmen

Export

Übegibt Gradientendaten im Format Datenart 66.

Die Geländedatei kann m Gradientenedior > Werkzeugleiste > Laden angezeigt werden (der mit der Dateiendung a66 verknüpfte Editor wird zur Anzeige verwendet).

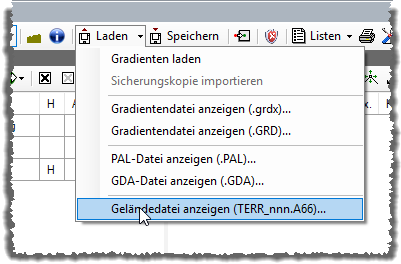

Abbildung 2. Geländedatei anzeigen

Eine Liste der Geländepunkte kann im Gradientenedior > Werkzeugleiste > Listen erzeugt werden.

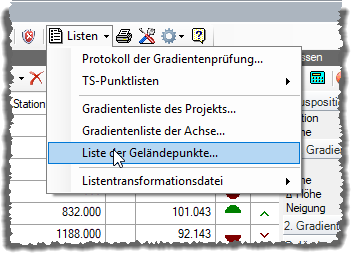

Abbildung 3. Liste der Geländepunkte erzeugen

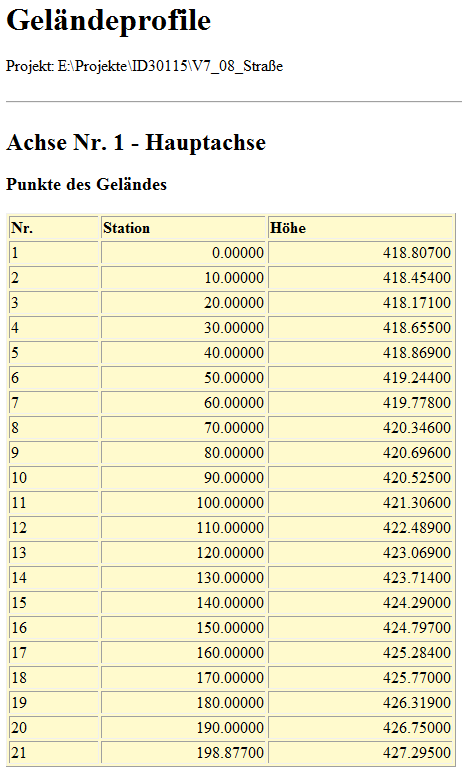

Abbildung 4. Liste der Geländeprofile

Anmerkung:

Hierzu wird die Datei akgV7TransformProfileSurf.xsl entweder im gültigen Sprachordner (z. B. [Installation]\CAD_PROG\En-Us\) oder im [Installation]\CAD_PROG-Ordner benötigt.
