Beschriftung Haltungen

Mit Beschriftung Haltungen legen Sie die dargestellten Bestandteile für die Beschriftung fest.

Beschriftung und Fließrichtungspfeil

Schriftarten mit Unterlängen (Mediävalziffern) z. B. Corbel können dazu führen, dass die Beschriftung den Fließrichtungspfeil beeinflusst, wenn in der Fachbedeutung eine Freistellung eingestellt wurde.

Unterlängen werden nicht freigestellt und können sich daher mit dem Fließrichtungspfeil überlappen.

Bei Zwischenpunkten einmal beschriften erzeugt an geknickten Haltungen eine einzige Beschriftung auf der Hälfte der Gesamtlänge.

Anmerkung:
Die Fließrichtungspfeile sind davon nicht betroffen.

Variablen

Die Beschriftung wird mit Variablen definiert, die aus der Kanaldatenbank gefüllt werden.

Anmerkung:
Die Werte werden in den Detaildaten festgelegt.

Einstellungen

Legt die Fachbedeutung der Beschriftung fest.

Text legt die Formatierung der Schrift fest. Die Attribute werden nicht manuell eingestellt, sondern über Fachbedeutungen gesteuert.

Auswahl einschränken

Die angebotenen Fachbedeutungen können auf oft verwendete Einträge beschränkt werden:

Favoriten
Zeigt nur die als Favoriten markierten Einträge an.
Diese können in der Fachbedeutungsauswahl > Kontextmenü > Zu Favoriten hinzufügen definiert werden.
Zuletzt verwendet
Reduziert die Anzeige der Objekte im Baum. Die letzten 20 zugewiesenen Fachbedeutungen werden angeboten.
Anmerkung:

Einträge in beiden Rubriken werden mit ihrem Symbol bei der Fachbedeutung angezeigt.

Beide Rubriken können gleichzeitig eingeschaltet werden.

Fachbedeutungsauswahl öffnet ein Dialogfeld, in dem Darstellung und Speicherlayer festgelegt werden können.

Anmerkung:
Neue Fachbedeutungen werden auf der Registerkarte Extras > Fachbedeutung > Fachbedeutungsverwaltung > Kontextmenü definiert.

Umfang

Die Beschriftung wird mit Variablen definiert, die aus der Kanaldatenbank gefüllt werden.

Die gewünschten Angaben können vom linken ins rechte Feld mit der Schaltfläche Übernehmen oder mit Doppelklick verschoben werden.

Nicht gewünschte Einträge auf der rechten Seite werden mit der Taste Entf gelöscht.

Anmerkung:

Die Art der Ausgabe kann unter Obere Werkzeugleiste > Einstellungen > Globale Einstellungen > Allgemein > Längen- und Gefälleberechnung festgelegt werden.

Sinnvoll ist in den globalen Einstellungen den Modus über Haltungslänge einzustellen.

Für den Kanalmanager bietet sich eine Darstellung mit Rohrgefälle an. Diese wird nur genutzt für Haltungen, die an größere Schächte bzw. exzentrisch an Schächte angeschlossen sind.

Werkzeugleiste

Tiefstellen
Schreibt die ausgewählten Bestandteile verkleinert auf einer tieferen Schriftlinie an.
Hochstellen
Schreibt die ausgewählten Bestandteile verkleinert auf einer höheren Schriftlinie an.
Tief-/Hochstellen entfernen
Schreibt alle tiefgestellten und hochgestellten Texte wieder normal an.

Variablen

Anmerkung:
Die Werte werden in den Detaildaten festgelegt.

Folgende Beschriftungsbestandteile stehen zur Verfügung:

  • Auslastung…hydraulische Auslastung/Füllungsgrad
  • Außendurchmesser [mm]…Durchmesser + 2 * Wandstärke in Millimetern
  • Baujahr…Entstehungszeitpunkt des Bauwerks
  • Befestigt [ha]…Einzugsgebiet (befestigte Fläche ohne Versickerung (Haltungsfläche), die in diese Haltung entwässert) in Hektar
  • Bemerkung…zusätzliche Daten und Informationen zur Haltung
  • Betriebsrauhigkeit…Unebenheit der Oberflächenhöhe unter normalen Verhältnissen
  • Bis Rohrsohle…geodätische Höhe der Haltung am Bis-Schacht
  • Dach [ha]…Dachfläche (befestigte Fläche ohne Versickerung (Haltungsfläche), die in diese Haltung entwässert) in Hektar
  • Durchmesser/Profilbreite…Nennweite der Haltung
  • Energielinie Anfang…Höhe der Energielinie am Haltungsanfang
  • Energielinie Ende…Höhe der Energielinie am Haltungsende
  • Gefälle (wie eingestellt)…schreibt das an, was in den globalen Einstellungen eingestellt ist.
    Anmerkung:

    Die Art der Ausgabe kann unter Obere Werkzeugleiste > Einstellungen > Globale Einstellungen > Allgemein > Längen- und Gefälleberechnung festgelegt werden.

    Sinnvoll ist in den globalen Einstellungen den Modus über Haltungslänge einzustellen.

    Für den Kanalmanager bietet sich eine Darstellung mit Rohrgefälle an. Diese wird nur genutzt für Haltungen, die an größere Schächte bzw. exzentrisch an Schächte angeschlossen sind.

  • Gefälle (wie eingestellt) mit Zeichen…schreibt das an, was in den globalen Einstellungen eingestellt ist inklusive Einheitenzeichen (Symbol )der Maßeinheit, z. B. das ‰-Zeichen.
    Anmerkung:

    Die Art der Ausgabe kann unter Obere Werkzeugleiste > Einstellungen > Globale Einstellungen > Allgemein > Längen- und Gefälleberechnung festgelegt werden.

    Sinnvoll ist in den globalen Einstellungen den Modus über Haltungslänge einzustellen.

    Für den Kanalmanager bietet sich eine Darstellung mit Rohrgefälle an. Diese wird nur genutzt für Haltungen, die an größere Schächte bzw. exzentrisch an Schächte angeschlossen sind.

  • Gesamt [ha]…Gesamte versiegelte Fläche ohne Versickerung (Haltungsfläche), die in diese Haltung entwässert in Hektar
  • Haltungsbezeichnung
  • Haltungsgefälle…Gefälle von Schachtmitte bis Schachtmitte
    Anmerkung:

    Die Art der Ausgabe kann unter Obere Werkzeugleiste > Einstellungen > Globale Einstellungen > Allgemein > Längen- und Gefälleberechnung festgelegt werden.

    Sinnvoll ist in den globalen Einstellungen den Modus über Haltungslänge einzustellen.

    Für den Kanalmanager bietet sich eine Darstellung mit Rohrgefälle an. Diese wird nur genutzt für Haltungen, die an größere Schächte bzw. exzentrisch an Schächte angeschlossen sind.

  • Haltungsgefälle mit Zeichen…Gefälle von Schachtmitte bis Schachtmitte an inklusive Einheitenzeichen (Symbol) der Maßeinheit, z. B. das ‰-Zeichen
    Anmerkung:

    Die Art der Ausgabe kann unter Obere Werkzeugleiste > Einstellungen > Globale Einstellungen > Allgemein > Längen- und Gefälleberechnung festgelegt werden.

    Sinnvoll ist in den globalen Einstellungen den Modus über Haltungslänge einzustellen.

    Für den Kanalmanager bietet sich eine Darstellung mit Rohrgefälle an. Diese wird nur genutzt für Haltungen, die an größere Schächte bzw. exzentrisch an Schächte angeschlossen sind.

  • Haltungslänge [m]…horizontaler Abstand von Schachtmitte bis Schachtmitte

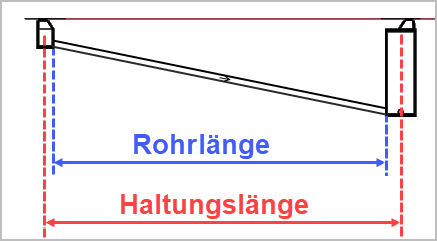

    Abbildung 1. Rohrlänge und Haltungslänge
  • Haltungsnummer
  • Haltungsteil (nur mit Zwischenpunkten)…Abschnitt und Anzahl der Abschnitte
    Anmerkung:
    Wenn nur ein Abschnitt besteht, wird keine Beschriftung ausgegeben.
  • Haltungsteillänge (nur mit Zwischenpunkten) [m]…Länge des Abschnitts abhängig von der Art der Längenberechnung in Metern
    Anmerkung:
    Wenn nur ein Abschnitt besteht, wird keine Beschriftung ausgegeben.
  • Historische Bezeichnung…veraltete Namen
  • Kanalart (Schlüssel)…Abflusskonzept als Wert des ISYBAU-Austauschformats Abwasser.
  • Kanalart (Text)…Abflusskonzept als Klartext.
  • Kanalnummer
  • Korrekturwert Gefälle…Manuell eingegebener Zahlenwert für die Rohrneigung
  • Korrekturwert Länge…Manuell eingegebener Zahlenwert für die Rohrlänge
  • Länge (wie eingestellt)
    Anmerkung:

    Die Art der Ausgabe kann unter Obere Werkzeugleiste > Einstellungen > Globale Einstellungen > Allgemein > Längen- und Gefälleberechnung festgelegt werden.

    Sinnvoll ist in den globalen Einstellungen den Modus über Haltungslänge einzustellen.

    Für den Kanalmanager bietet sich eine Darstellung mit Rohrgefälle an. Diese wird nur genutzt für Haltungen, die an größere Schächte bzw. exzentrisch an Schächte angeschlossen sind.

  • Materialkürzel…Baumaterial als Wert des ISYBAU-Austauschformats Abwasser.
  • Materiallangtext…Baumaterial als Klartext.
  • Nummer (am Anfang)…Haltungsnummer als ersten Wert der Beschriftung, wenn beim Schacht die Variable Rohrsohlen Zu-/Abläufe nummeriert verwendet wird (definierbar im Dialogfeld Obere Werkzeugleiste > Einstellungen > Schächte > Beschriftung > Beschriftung > Beschriftung Schächte).
  • Nummer (am Ende)…Haltungsnummer als letzten Wert der Beschriftung, wenn beim Schacht die Variable Rohrsohlen Zu-/Abläufe nummeriert verwendet wird (definierbar im Dialogfeld Obere Werkzeugleiste > Einstellungen > Schächte > Beschriftung > Beschriftung > Beschriftung Schächte).
  • Profilart
  • Profildimensionen [mm]…Durchmesser DN oder Breite und Höhe des Profils abhängig von der Profilart in Millimetern
  • Profilhöhe [mm]
  • Radius [m]…Radius des Bogens in Metern (nur wenn Zwischenpunkte und Bögen vorhanden sind)
  • Rohrgefälle…Gefälle des Rohrs (Von Schachtaußenseite zu Schachtaußenseite). Die Einstellung unter Obere Werkzeugleiste > Einstellungen > Globale Einstellungen > Allgemein > Längen- und Gefälleberechnung wird nicht berücksichtigt.
  • Rohrgefälle mit Zeichen…Gefälle des Rohrs (Von Schachtaußenseite zu Schachtaußenseite) inklusive Einheitenzeichen (Symbol ) der Maßeinheit, z. B. das ‰-Zeichen. Die Einstellung unter Obere Werkzeugleiste > Einstellungen > Globale Einstellungen > Allgemein > Längen- und Gefälleberechnung wird nicht berücksichtigt.
  • Rohrlänge [m]…horizontaler Abstand von Schachtaußenseite zu Schachtaußenseite.
    Abbildung 2. Rohrlänge und Haltungslänge
  • Status…derzeitige Nutzung
  • Strangbemerkung…bei mehreren Strängen werden die Bemerkungen mit Semikolon getrennt
  • Strangnummer
    Anmerkung:
    Bei mehreren Strängen werden die Nummern mit Semikolon getrennt.
  • Straße
  • Teilfüllungsgeschwindigkeit…Fließgeschwindigkeit bei Freispiegel
  • Teilfüllungsleistung…Durchfluss bei Freispiegel
  • Vollfüllungsgeschwindigkeit…Fließgeschwindigkeit bei Druckleitung
  • Vollfüllungsleistung…Durchfluss bei Druckleitung
  • Von Rohrsohle
  • Wandstärke [mm]…Dicke der Rohrwand in [mm]
  • Wasserspiegel Anfang
  • Wasserspiegel Ende
  • Zufluss Fremdwasser…Fremdwasserzufluss in l/s
  • Zufluss Gewerblich…Gewerblicher Zufluss in l/s
  • Zufluss Häuslich…Häuslicher Zufluss in l/s
  • Zufluss Industriell…Industrieller Zufluss in l/s
  • Zufluss Regenwasser…Regenwasserzufluss in l/s
  • Zufluss Schmutzwasser…Schmutzwasserzufluss in l/s
  • Zufluss Trockenwetter…Trockenwetterzufluss in l/s
Anmerkung:
Der Drehwinkel der Beschriftung ergibt sich aus der Richtung der Kanalkomponente.

Beschreibung

Erklärt den Inhalt der gewählten Variable näher.

Bemerkung

Zahlenformat

Ermöglicht das individuelle Formatieren.

Vorkommastellen legt die Anzahl der Ziffern vor dem Dezimaltrennzeichen fest.

Folgende Möglichkeiten stehen zur Auswahl:

  • Keine Beschränkung…schreibt alle vorhandenen Ziffern an.
  • Maximal Eine
  • Maximal Zwei
  • Maximal Drei
  • Maximal Vier
  • Maximal Fünf
  • Genau Eine
  • Genau Zwei (um führende Nullen ergänzen)
  • Genau Drei (um führende Nullen ergänzen)
  • Genau Vier (um führende Nullen ergänzen)
  • Genau Fünf (um führende Nullen ergänzen)

Nachkommastellen legt die Anzahl der Dezimalstellen hinter dem Trennzeichen fest (Genauigkeit).

Die Einstellung wirkt sich nur auf die Anzeige und die Beschriftung aus. Für die Berechnungen werden immer alle vorhandenen Stellen verwendet.

Folgende Möglichkeiten stehen zur Auswahl:

  • Keine Beschränkung…schreibt alle vorhandenen Ziffern an.
  • Globale Einstellung verwenden…übernimmt die Voreinstellung aus Obere Werkzeugleiste > Einstellungen > Globale Einstellungen > Beschriftung > Anzahl Nachkommastellen.
  • Eine Nachkommastelle
  • Zwei Nachkommastellen
  • Drei Nachkommastellen
  • Vier Nachkommastellen
  • Genau zwei Nachkommastellen
  • Genau drei Nachkommastellen
  • Genau vier Nachkommastellen
Anmerkung:
Die Nachkommastellen sind für jede Variable einzeln einstellbar.
