Schachtringe

Mit Schachtringe legen Sie die Anzahl und Höhe der Verbindungselemente zwischen Schachtoberteil bzw. Schachthals und Schachtunterteil bzw. Schachtübergang/Fußauflagering fest.

Mit den Schachtringen wird die Höhe des Schachts eingestellt.

Die mit Schachtringen auszugleichende Differenz berechnet sich aus den Bauhöhen der Bauteile [m]:

Differenz = Schachthöhe - Bauhöhe Deckel - Bauhöhe Konus - Bauhöhe Profil - 2. Rohrwandstärke - Bauhöhe Übergangsplatte - Bauhöhe Schachtunterteilhöhe (bei Schächten mit eckigem Schachtunterteil)

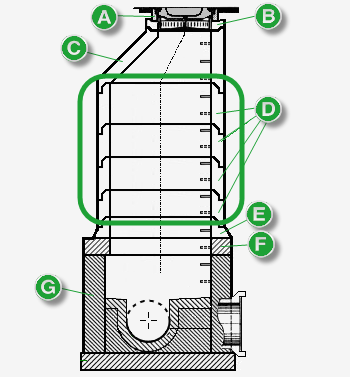

Abbildung 1. Schachtringe im Schachtaufbau

Die Gesamthöhe der Schachtringe ergibt sich aus der Schachthöhe (geodätische Deckelhöhe - Sohlhöhe) abzüglich der einzelnen resultierenden Bauteilhöhen. Die Höhe der einzelnen Schachtringe kann direkt eingegeben werden. Durch Klick wird die Zahl markiert und kann geändert werden. Sobald die Gesamthöhe der Schachtringe und aller weiterer Schachtbauteile die Schachttiefe übersteigt, wird eine Warnung angezeigt.

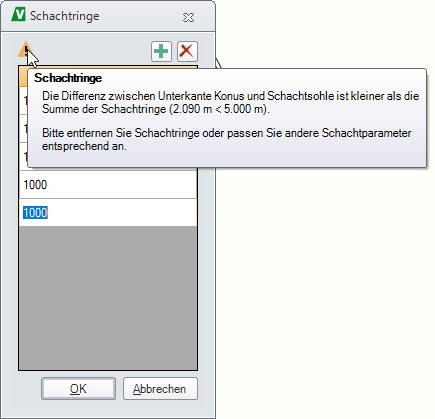

Abbildung 2. Warnung bei zu großer Gesamthöhe

Werkzeugleiste

Stellt verschiedene Bearbeitungsfunktionen zur Verfügung:

Neuer Ring: Fügt einen weiteren Schachtring in die Liste ein.
Entfernen: Löscht den aktuellen Schachtring aus der Liste.
