Verfüllung

Mit Verfüllung legen Sie die Schichtfolge für das Auffüllen des geplanten Grabens fest.

Werkzeugleiste

Stellt verschiedene Bearbeitungsfunktionen zur Verfügung:

Neue Definition: Erzeugt eine neue Schichtfolge für die Verfüllung.
Aktuelle Definition kopieren: Erzeugt eine neue Schichtfolge für die Verfüllung entsprechend der aktuell markierten Definition.
Definition speichern: Sichert die neue Schichtfolge für die Verfüllung.
Definition löschen: Entfernt die aktuell selektierte Schichtfolge für die Verfüllung.; Anmerkung:
Die Definition Verfüllung 1 kann nicht gelöscht, jedoch verändert werden.
Definition: Zeigt den Namen der aktuellen Definition an. Alle vorhandenen Definitionen können ausgewählt werden.
Verfüllungdefinitionen auf Auslieferung zurücksetzen: Löscht alle manuellen Änderungen an den vorhandenen Definitionen und die gesamten eigenen Definitionen.
Schicht hinzufügen: Erzeugt eine neue Schicht in der aktuellen Definition.
Schicht löschen: Entfernt eine aktuell selektierte Schicht in der aktuellen Definition.
Schicht nach oben verschieben: Verschiebt die aktuell selektierte Schicht im Schichtaufbau der Definition um eine Position nach oben.
Schicht nach unten verschieben: Verschiebt die aktuell selektierte Schicht im Schichtaufbau der Definition um eine Position nach unten.

Tabelle

Doppelklick auf eine Zeile öffnet das Dialogfeld Schicht bearbeiten, in dem die Werte der jeweiligen Schicht angepasst werden können. Doppelklick auf eine Farbe erlaubt das Ändern der Anzeigefarbe.

Sperrzustand zeigt an, ob die Schicht verschoben und gelöscht werden kann. Folgende Zustände sind möglich:

Schloss offen: Schicht kann verschoben und gelöscht werden.
Schloss geschlossen: Schicht kann nicht verschoben oder gelöscht werden.
Schloss offen mit Schild: Schicht kann mit Administratorrechten verschoben und gelöscht werden.
Schloss geschlossen mit Schild: Schicht kann nicht verschoben oder gelöscht werden.

(Schloss offen) oder nicht (Schloss geschlossen).

Schichtname legt die Bezeichnung der Schicht fest.

Art legt die Berechnung der Schichtdicke fest:

Fix…legt einen festen Wert fest.
Prozentual…legt einen prozentualen Anteil am nicht durch fixe Schichten belegten Aufbau fest.

Wert legt die Schichtdicke direkt in [m] oder prozentual fest.

Farbe legt die Darstellungsfarbe im Plan fest.

Bettungstyp

Der Bettungstyp variiert je nach anstehendem Boden. Die Schichtdicken müssen der statischen Berechnung entsprechen.

Die obere Bettungsschicht ist abhängig vom Bettungstyp.

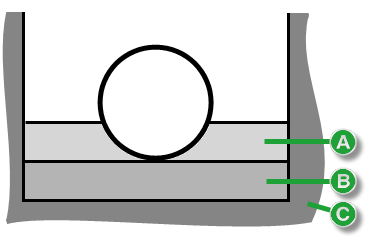

Bettungstyp 1 darf für jeden Untergrund angewendet werden, der die Stützung der Rohre über die ganze Länge zulässt. Die Dicke der unteren Bettungsschicht liegt bei mindestens 0,1 m für normale Bodenverhältnisse, mindestens 0,15 m bei Fels oder festgelagertem Boden.

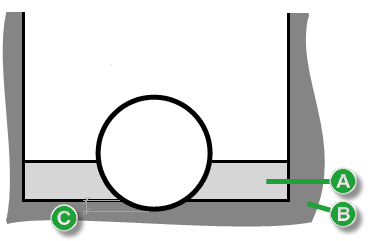

Bettungstyp 2 darf bei gleichmäßigem, relativ lockerem und feinkörnigem Boden verwendet werden, der die Stützung der Rohre über die ganze Länge zulässt. Die Rohre dürfen direkt auf die vorgeformte und vorbereitete Grabensohle verlegt werden.

Bettungstyp 3 darf bei gleichmäßigem, relativ feinkörnigem Boden verwendet werden, der die Stützung der Rohre über die ganze Länge zulässt. Die Rohre dürfen direkt auf die vorbereitete Grabensohle verlegt werden.
