Sohlhöhenberechnung

Bei der Konstruktion eines Mischwassernetzes wurden folgende Rohrsohlen erzeugt. Dabei sind zu viele kleine Abstürze entstanden.

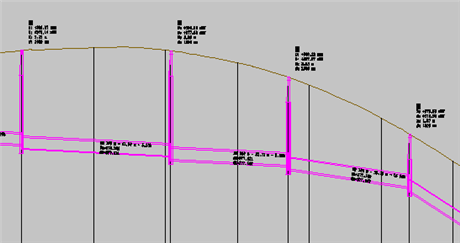

Abbildung 1. Sohlhöhen aus der Konstruktion


Durch die Bearbeitung mit der Berechnungsart sohlgleich wird folgendes Ergebnis erzielt:

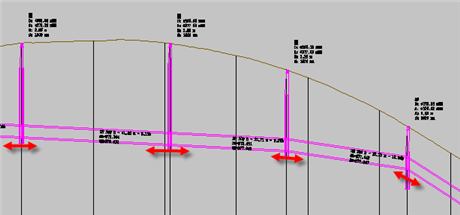

Abbildung 2. Nach der Berechnung mit „sohlgleich“


Die Überdeckung der Haltung 4 ist noch nicht richtig, da die Sohlhöhen angehoben wurden. Das Gefälle ab Haltung 3 wird etwas steiler, ab Haltung 4 auf 6,5 % angesetzt, und somit ist ein optimaler Sohlverlauf entstanden.

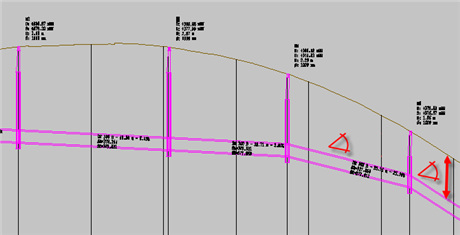

Abbildung 3. Ergebnis der Sohlhöhenberechnung
