Anzeigeteil

Mit Anzeigeteil zeigen Sie die Liste mit dem Ergebnis der Analyse aller gewählten Punkte an.

Folgende Werte werden berechnet:

Station berechnet die gelotete Station des Zwangspunkts auf die Achse.
Höhe [<erste Gradiente>] zeigt die geodätische Höhe der Gradiente 1 an der Station an.
Höhe [<zweite Gradiente>] zeigt die geodätische Höhe der Gradiente 2 an der Station an.
Höhendifferenz berechnet den Höhenunterschied zwischen den beiden Gradienten auf der Achse.
Stationseigenschaft gibt an, aus welcher Auswahl die Station stammt.

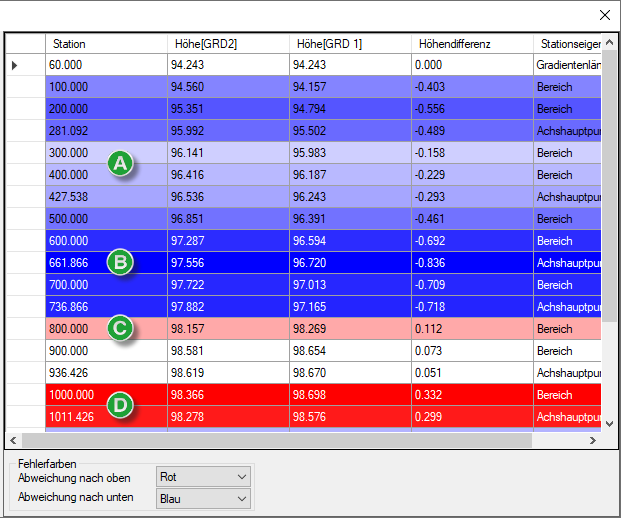

Abbildung 1. Anzeigeteil

Anmerkung:

Beim Klick auf einen der berechneten Werte wird die Station im Längsschnitt angezeigt, auf die sich der Berechnungswert bezieht.

Fehlerfarben

Verstöße werden im eingestellten Farbton hinterlegt, wobei die intensivste Farbe jeweils die größte Abweichung von der Grenze darstellt (100 %). Dieser Farbton wird bei jeder Berechnung neu bestimmt.

Ist die Farbe der abweichenden Werte auf Blau gestellt, wird ab einem bestimmten Blauwert die Textfarbe auf Weiß gestellt, damit der Text lesbar bleibt.

Anmerkung:

Nicht der Betrag der Abweichung, sondern das Verhältnis zur extremsten Abweichung wird damit dargestellt.

Die gültigen Werte sind weiß dargestellt.
