Bandmanager

Mit dem Bandmanager regeln Sie die grafische Anzeigen der einzelnen Eigenschaften (Bänder) der Achse.

Folgende Bänder stehen zur Verfügung:

  • Gradiente
    • TS-Punkte
    • Hoch-/Tiefpunkte
    • Ausrundungen
    • Gradiente - Höhen
  • Gradiente - Stationen
    • Achse
    • Krümmung
    • Stationen
    • Achshauptpunkte
    • Querneigung (RE 2012)
    • Querneigung
    • Nur Straßenachsen: Rampenband (Spurrand)
    • Nur Straßenachsen: Rampenband (Abstand)

      Der Wert wird nicht als Abstand der Achse verwendet (in Bezug auf Neigung), sondern nur als Breite interpretiert.

      Der Name Rampenband (Abstand) ist historisch bedingt.

    • Nur Straßenachsen: Überhöhungsband
    • Stationsnamen
    • Geländehöhe
    • Horizonthöhe
    • QuerprofilpunktE
  • Bahn (nur bei Bahnachsen)
    • Kilometrierungssprünge
    • Geschwindigkeit
    • Überhöhung
    • Überhöhungsfehlbetrag
    • Weichen
    • Kreuzungen
  • Zwangspunkte
    • Zwangspunkt - Station
    • Zwangspunkt - Abstand
    • Zwangspunkt - Höhe
    • Zwangspunkt - Name/Beschreibung
  • Fremdachse
    • Stationen einer Fremdachse
    • Achshauptpunkte einer Fremdachse
    • Gradientenhöhe einer Fremdachse
    • Gradientenstationen einer Fremdachse
  • Nur Straßenachsen: Sichtweiten
    • Vorhandene Sichtweite
    • Erforderlichen Sichtweite
    • Orientierungssichtweite
    • Überholsichtweite
  • Nur Straßenachsen: Sichtschatten
    • Sichtschatten vorwärts
    • Sichtschatten rückwärts
  • Sonstige
    • Punktnamenband
    • Leeres Band

Werkzeugleiste

Stellt verschiedene Bearbeitungsfunktionen zur Verfügung:

Neues Band hinzufügen
Ergänzt die Liste der gewählten Bänder.
Mit der Schaltfläche öffnet sich eine Auswahl aller zur Verfügung stehender Bänder.
Selektiertes Band löschen
Entfernt das aktuelle Band aus der Auswahl:
Band nach oben verschieben
Setzt das aktuelle Band einen Platz höher in der Tabelle. Damit wird es auch in der Zeichnung verschoben.
Band nach unten verschieben
Setzt das aktuelle Band einen Platz tiefer in der Tabelle. Damit wird es auch in der Zeichnung verschoben.
Thema laden
Öffnet eine *.tbax-Datei, mit der eine zuvor gespeicherte Bandzusammenstellung geladen wird.
Thema speichern
Erzeugt eine *.tbax-Datei mit der aktuellen Bandzusammenstellung. Voreingestellt sind als Name [Aktueller Projektordner]/baender.tbax.
Diese Einstellungen für den temporären Längsschnitt werden dann beim ersten Öffnen geladen. So kann ein eigener Standard definiert werden.
Die Datei [Installation]/X/KATALOG/AKG Standard/Standard.tbax enthält die ursprünglichen Einstellungen.
Aktualisieren
Baut den Längsschnitt im Hintergrund neu auf, ohne dass der Bandmanager geschlossen werden muss.
Anmerkung:
Zoomen ist nicht möglich, da das Dialogfeld modal ist.
Die Darstellung aus dem Bandmanager während der Konstruktion ist eine Schnellausgabe, d. h. es findet – anders als im HPLOT – keine Freistellung statt. Damit kann es zu Überlappung von Texten kommen.

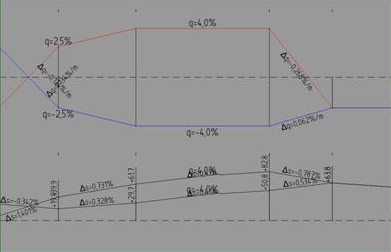

Abbildung 1. Sich überschneidende Texte
Übernehmen
Speichert die aktuelle Bandzusammenstellung in der Zeichnung und schließt den Bandmanager.
Abbrechen
Schließt den Bandmanager ohne Übernahme der Änderungen.

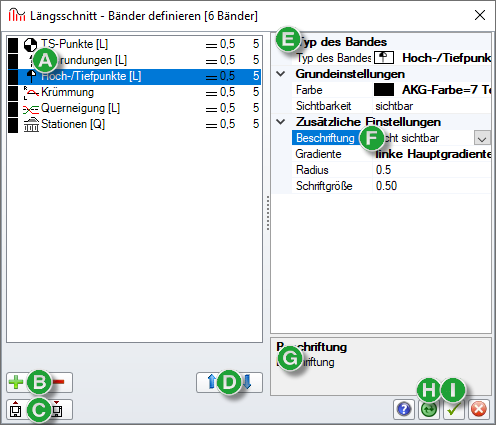

Abbildung 2. Bandmanager
  1. Gewählte Bänder mit Abstand und Höhe
  2. Auswahl der Bänder
  3. Zusammenstellung der Bänder speichern und laden
  4. Anordnung der Bänder
  5. Eigenschaften des aktuellen Bands
  6. Selektierter Parameter
  7. Beschreibung des selektierten Parameters
  8. Macht die aktuelle Zusammenstellung im Plan temporär sichtbar
  9. Übernimmt die aktuelle Zusammenstellung dauerhaft

Achswechsel

Bei Achswechsel wird geprüft:

  • Jedes Band
  • Ob die eingestellte Gradiente vorhanden ist.
    Anmerkung:
    Ist die Gradiente nicht vorhanden, wird automatisch die linke Hauptgradiente gewählt.
  • Ob es sich um eine Straßenachse oder Bahnachse handelt. Damit werden die entsprechenden Bänder angeboten:

    Für Straßenachsen:

    • Rampenband (Spurrand)
    • Rampenband (Abstand)
    • Vorhandene Sichtweite
    • Erforderlichen Sichtweite
    • Orientierungssichtweite
    • Überholsichtweite
    • Sichtschatten vorwärts
    • Sichtschatten rückwärts

    Für Bahnachsen:

    • Kilometrierungssprünge
    • Geschwindigkeit
    • Überhöhung
    • Weichen
    • Kreuzungen
    Anmerkung:
    Auch bei Themen importieren findet je nach Achstyp eine Selektion der Themen nach Achstyp statt.
