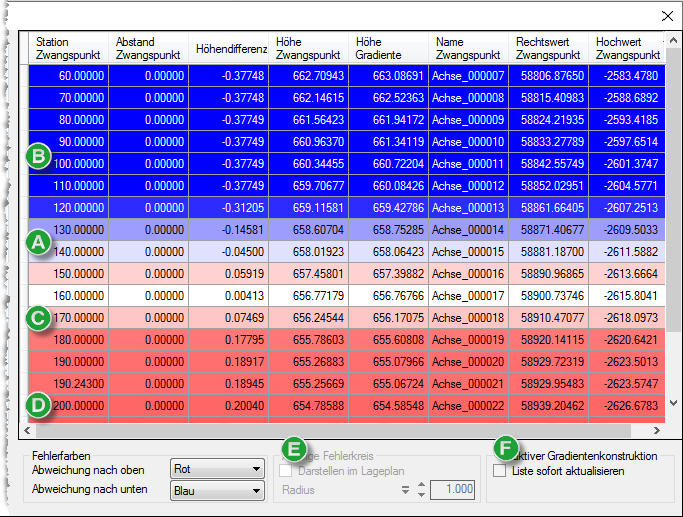

Anzeigeteil
Mit Anzeigeteil zeigen Sie die Liste mit dem Ergebnis der Analyse aller gewählten Zwangspunkte.
Folgende Werte werden berechnet:
- Station Zwangspunkt berechnet die gelotete Station des Zwangspunkts auf die Achse.
- Abstand Zwangspunkt berechnet den Lotabstand des Zwangspunkts zur Achse.
- Höhendifferenz berechnet den Höhenunterschied zwischen Zwangspunkt und Lotfußpunkt auf der Achse.
- Höhe Zwangspunkt gibt die geodätische Höhe des Punkts an.
- Höhe Deckenbuch/Gradiente gibt die geodätische Höhe des Deckenbuchs bzw. der Gradiente an, je nachdem, was unter Berechnung bezogen auf gewählt wurde.
- Name Zwangspunkt übernimmt die Bezeichnung aus der Zwangspunktgruppe.
Optional können die Koordinaten der Punkte unter angegeben werden.
- Kleinere Höhenabweichung nach oben
- Größere Höhenabweichung nach oben
- Kleinere Höhenabweichung nach unten
- Größere Höhenabweichung nach unten
- Markiert die Punkte im Lageplan
- Hält die Liste automatisch aktuell
Fehlerfarben
Verstöße werden im eingestellten Farbton hinterlegt, wobei die intensivste Farbe jeweils die größte Abweichung von der Grenze darstellt (100 %). Dieser Farbton wird bei jeder Berechnung neu bestimmt.
Ist die Farbe der abweichenden Werte auf Blau gestellt, wird ab einem bestimmten Blauwert die Textfarbe auf Weiß gestellt, damit der Text lesbar bleibt.
Die gültigen Werte sind weiß dargestellt.
Werte sind grau hinterlegt:
- Wenn der Zwangspunkt außerhalb des kompletten Deckenbuchs liegt.
- Für Zwangspunkte, deren Stationen nicht auf die Achse abgelotet werden konnten.
Anzeige Fehlerkreis
Darstellen im Lageplan zeigt die Punkte im Lageplan temporär an. Die Funktion ermöglicht einen Überblick, wo die Zwangspunkte in der Örtlichkeit liegen.
Der Radius gibt die Größe des Fehlerkreises in Koordinateneinheiten an. Die Punkt mit der größten Abweichung (100 %) wird durch einen Kreis mit diesem Radius dargestellt. Kleinere Abweichungen werden mit entsprechend kleineren Kreisen markiert.
Der aktuelle Zwangspunkt wird mit einem Kreuz im Kreis markiert.
Die aktuelle Station, auf die sich der Berechnungswert bezieht, wird im Längsschnitt angezeigt. Dies erleichtert die Interpretation des Zahlenwerts.
Bei aktiver Gradientenkonstruktion
Wird in der Gradientenkonstruktion die Gradiente bearbeitet, die auch unter Berechnung bezogen auf eingestellt ist, kann bei geöffneter Listenanzeige die Qualität der Konstruktion kontrolliert werden.
Liste sofort aktualisieren berechnet die Liste bei jeder Änderung der Gradienten neu.
Die simultane Berechnung parallel zur Gradientenkonstruktion wird bei folgenden Änderungen automatisch deaktiviert:
- Wenn eine andere Gradiente gewählt wird
- Wenn die Bezugsachse geändert wird
- Wenn der Berechnungsmodus auf Deckenbuch geändert wird
Diese Diagnosemöglichkeit dient vor allem bei der Findung einer Gradiente, deren Ausrundungen durch Zwangspunkte gehen. Ist der Filter auf Verstöße und sind die Grenzen auf den gewünschten Bereich gestellt, wird die beste Annäherung die wenigsten Elemente auflisten.
Speichern der Gradiente in der Gradientenkonstruktion führt zu einer Neuberechnung der Liste.
Beim Aktiveren wird die Liste der Zwangspunktdiagnose gelöscht. Erst bei der nächsten Änderung in der Gradiente wird die Zwangspunktdiagnose neu erstellt (Meldung “Warte auf Änderung”).
Die Zwangspunktdiagnose registriert nicht, wenn die Gradientenkonstruktion beendet wird.
Bei deaktivierter Option reagiert die Zwangspunktdiagnose nicht auf die Änderungen in der Gradientenkonstruktion, sondern er bezieht seine Berechnungen wieder auf alle Einstellungen des Dialogfelds.
