Orthogonalkonstruktion

Mit Orthogonalkonstruktion erzeugen Sie einen Punkt in definiertem Abstand senkrecht zu einer beliebigen Geraden.

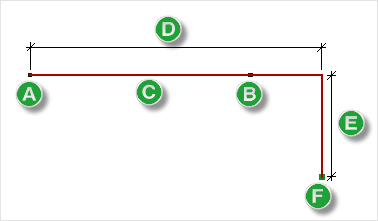

Abbildung 1. Skizze zur Orthogonalkonstruktion

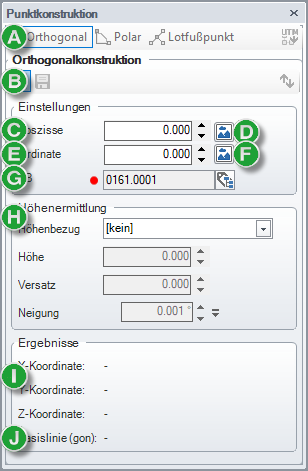

Abbildung 2. Orthogonalkonstruktion

Werkzeugleiste

Abgreifen starten: Schaltet die Definition frei und ermöglicht das Selektieren eines neuen Anfangspunkts und Endpunkts in der Grafik.
Punkt speichern: Sichert das Ergebnis der Definition in der aktuellen Datenbank.

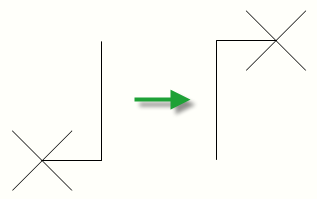

Punkte der Basislinie tauschen: Vertauscht Anfangspunkt und Endpunkt. Dadurch wird die Linienrichtung umgekehrt und der neue Punkt fällt wie beim Spiegeln am Mittelpunkt auf die andere Seite.; Abbildung 3. Punkte tauschen

Einstellungen

Abszisse bestimmt die Länge der Basislinie vom ersten Punkt aus.

Abbildung 4. Negativer Wert eingegeben

In der Grafik abgreifen wechselt in die Grafik. Dort kann die Position der beiden Punkte der Basislinie manuell festgelegt werden.

Wenn bereits eine Basislinie definiert wurde, bleibt die Richtung festgelegt und nur die Strecke kann verändert werden.

Ordinate bestimmt den Abstand des neuen Punkts von der Basislinie.

Wenn bereits ein Punkt definiert wurde, bleibt die Richtung festgelegt und nur die Strecke kann verändert werden.

Ein positiver Wert trägt den Punkt in Linienrichtung nach rechts ab, ein negativer Wert trägt den Punkt in Linienrichtung nach links ab.

In der Grafik abgreifen wechselt in die Grafik. Dort kann der Abstand des neuen Punkts manuell festgelegt werden.

Wenn bereits ein Punkt definiert wurde, bleibt die Richtung festgelegt und nur die Strecke kann verändert werden.

FB legt die Fachbedeutung des neuen Punkts fest (Layerbelegung und fachliche Darstellung).

Anmerkung:

Erst beim Speichern wird das Symbol angezeigt.
