Anfasser

Mit Anfasser bearbeiten Sie den Gradientenverlauf über Bedienelemente durch Anklicken und Verschieben in der Grafik.

Die Anfasser für die verschiedenen Gradientenelemente können zur besseren Übersichtlichkeit separat eingeblendet werden:

TS-Punkte
Tangenten
Ausrundungen

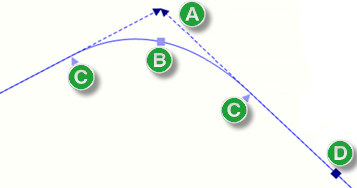

Abbildung 1. Elemente der Gradientenbearbeitung

Die Farbe der TS-Punktanfasser und Tangentenanfasser sowie die Zeitverzögerung werden auf der Registerkarte Datei > Optionen > Allgemein > Anzeige > Anfasser eingestellt. Ausrundungsanfasser werden zur besseren Unterscheidbarkeit im selben Farbton heller dargestellt.

Anmerkung:

Während der Bearbeitung ist die TS-Punktliste gesperrt.

Die Liste zeigt zur genauen Kontrolle der grafischen Konstruktion aber immer die aktuellen Parameter des selektierten TS-Punkts wie Station, Höhe, Ausrundungsradius und Neigung und markiert diesen in der Liste.

Der Bearbeitungsmodus wird mit der Schaltfläche Schließen oder durch Wechsel der selektierten Gradiente beendet.
