Speichern

Mit Speichern definieren Sie das Verhalten beim Verlassen des Gradienteneditors und bestimmen, ob und wie viele Sicherheitskopien der Gradiente erzeugt werden.

Speichern

Wird die Gradientenbearbeitung der gewählten Achse verlassen (Achswechsel) oder der Gradienteneditor geschlossen, kann das Speichern der Änderungen wie folgt gesteuert werden:

Nachfragen, ob Änderungen gespeichert werden sollen erlaubt ein manuelles Sichern der aktuellen Daten.
Änderungen ohne Nachfrage speichern bewirkt eine automatische Sicherung der aktuellen Daten.

Sicherungskopien

Erzeugt Backup-Dateien V7_<Achsnummer>_dddddddd_hhmmss.grdx des Gradientenbestands im [Aktuellen Projektordner\GRDX_SAVE mit:

jjjjmmdd…aktuelles Datum mit Jahreszahl, Monat und Tag

hhmmss…aktuelle Uhrzeit mit Stunde, Minute und Sekunde

Beispiel

V7_0010_20191218_145913.grdx ist die Sicherungskopie der Achse 10 vom 18.12.2019 um 14:59:13 Uhr.

Eine der letzten 25 Sicherungskopien zur Achse kann später jederzeit in der Gradienteneditor > Werkzeugleiste > Laden > Sicherungskopie importieren geladen werden.

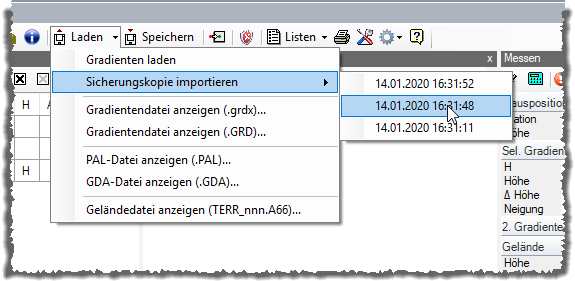

Abbildung 1. Option “Sicherungskopie importieren”

Sicherungskopien automatisch erzeugen legt fest, ob vom Gradientenbestand eine Backup-Version gespeichert wird. Diese wird bei jedem Speichern der Gradientendatei im [Aktuellen Projektordner\GRDX_SAVE] gespeichert.

Maximale Anzahl Sicherungskopien legt fest, wie viele Sicherungskopien das Programm vorhalten soll.

Anmerkung:

Bei Überschreitung der maximal eingestellten Anzahl wird die älteste Sicherungskopie überschrieben.

Mit alle werden keine Sicherungskopien gelöscht; ansonsten wird beim Erreichen des Limits die jeweils älteste Kopie überschrieben.

Ordner der Sicherungskopien anzeigen öffnet den Explorer mit dem entsprechenden Ordner. Die überflüssigen Sicherungskopien können gelöscht werden.

Alle Sicherungskopien löschen entfernt sämtliche *.grdx-Dateien im Ordner nach einer Sicherheitsabfrage.

VORSICHT:

Die Dateien werden endgültig gelöscht!

Anmerkung:

Im unteren Bereich der Registerkarte wird die derzeitige Anzahl der vorhandenen Sicherheitskopien angezeigt.
