Parameter der Sichtschattenberechnung

Mit Parameter der Sichtschattenberechnung legen Sie die Randbedingungen für die Sichtweitenberechnung fest.

Funktion

Als Grundlage für die Berechnungen dient ein DGM.

Die Schaltfläche Berechnen wird erst freigegeben, wenn die erforderlichen Einstellungen vorgenommen wurden:

Deckenbuchspur für den Blick in Stationierungsrichtung
Deckenbuchspur für den Blick gegen die Stationierungsrichtung
DGM

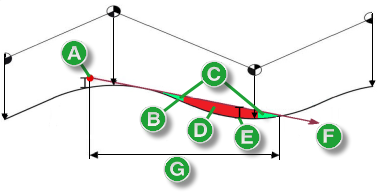

Abbildung 1. Skizze zu den Parametern

Position von Aug- und Blickpunkt im Deckenbuch

Legt die relative Lage von Aug- und Zielpunkt fest.

Spur legt den gewünschten Fahrstreifen für die Berechnung fest.

Lage legt die Position auf der Spur fest:

In Spurmitte (Standard der H ViSt)
In festem Abstand vom inneren Spurrand
In festem Abstand vom äußeren Spurrand
Anmerkung:
Der Zahlenwert dieses Abstands kann festgelegt werden.

Abstand legt die Distanz zum Spurrand für die Lage des Augpunkts fest.

Höhe Augpunkt über Deckenbuch [m] legt den vertikalen Abstand zwischen Startpunkt des Sichtstrahls und der Fahrbahnoberfläche fest.

Standard HViSt stellt die in der Richtlinie festgelegten Werte ein.

Augpunktstationen

Legt den Bereich auf der Achse fest, in dem die Prüfung berechnet wird.

Stationsbereich der Achse zeigt die Achslänge an.

Diese Werte können nicht verstellt werden.

Anmerkung:

Die Beschränkung der Berechnung erfolgt mit den folgenden Angaben.

Stationsbereiche beschränken auf Definitionsbereich der gewählten Spuren berechnet nur die Achsabschnitte, in denen die jeweilige Spur existiert.

Querprofilstationen im Bereich verwendet die jeweiligen Stationen zusätzlich als Augpunktstationen.

Berechnen in Schritten von legt die Dichte der Berechnungsstationen fest. Damit wird die Auflösung bzw. Genauigkeit der Prüfung beeinflusst.

Die Anzahl der berechneten Stationen wird angezeigt.

DGM mit Trasse und verschnittenem Gelände

Legt das zu Grunde gelegte DGM fest.

Mit der Schaltfläche DGM festlegen kann das DGM ausgewählt werden.

Eine direkte Eingabe ist nicht möglich.

Die Schaltfläche Berechnen wird erst freigegeben, wenn die erforderlichen Einstellungen vorgenommen wurden.

Hauptgradiente (Kennung) geändert

Dieser Hinweis erscheint, wenn sich die aktuelle Hauptgradiente von der Hauptgradiente zum Zeitpunkt der letzten Berechnung zumindest im Namen unterscheidet.

Bei Änderung auch der Gradientendaten ist eine Neuberechnung erforderlich.
