Kilometrierungslinien

Mit Kilometrierungslinien zeigen Sie die Achseigenschaften für Kilometrierungslinien an.

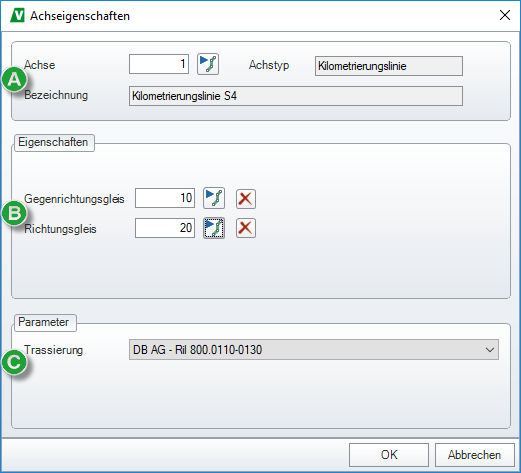

Abbildung 1. Achseigenschaften für Kilometrierungslinien

Achse zeigt die Nummer und die Art der Achse an. Die Schaltfläche Achse aus Liste wählen öffnet das Auswahldialogfeld zur Selektion einer neuen Achse.

Achse aus Liste wählen öffnet das Auswahldialogfeld zur Selektion einer neuen Achse.

Achstyp zeigt an, dass eine Kilometrierungslinie gewählt wurde.

Bezeichnung zeigt den Name der Kilometrierungslinie an.

Eigenschaften

Legt die zugehörigen Bahnachsen fest.

Gegenrichtungsgleis legt die Achse für das Gleis gegen die Richtung der Kilometrierungslinie fest.

Richtungsgleis legt die Achse für das Gleis in Richtung der Kilometrierungslinie fest.

Achse aus Liste wählen öffnet das Auswahldialogfeld zur Selektion einer neuen Achse.

Auswahl löschen entfernt die Zuordnung der Achse zur Kilometrierungslinie. Die Achse selbst wird nicht gelöscht.

Anmerkung:

Die Zuordnung wird auch z. B. für die Achsbeschriftung verwendet.

Parameter

Trassierung legt das zu Grunde gelegte Regelwerk für die Berechnung der Trassierung fest.

Standardparameter der DB AG (Ril 800.010-0130)
Standardparameter der ObriNE (Richtlinie für nichtbundeseigene Eisenbahnen)
Standardparameter der BoStrab für Straßenbahnen der Spurweite 1435 mm
Standardparameter der BoStrab für Straßenbahnen der Spurweite 1100 mm
Standardparameter der BoStrab für Straßenbahnen der Spurweite 1000 mm
