Achse kopieren

Mit Achse kopieren vervielfältigen Sie die ausgewählten Achsen im Projekt.

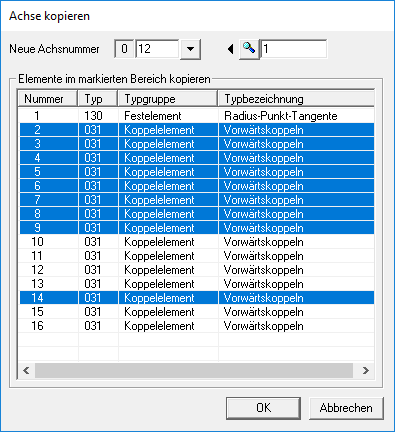

Nach der Auswahl der Achse öffnet sich ein neues Dialogfeld, in dem die einzelnen Achselemente der selektierten Achse aufgelistet sind. Diese können einzeln ausgewählt und kopiert werden.

Sind beim Kopieren einer Achse auf eine neue Achsnummer noch Altdaten vorhanden (z. B. Parallelen), erfolgen ein Hinweis und eine Nachfrage, ob diese übernommen oder ignoriert werden sollen. Damit wird verhindert, dass Daten einer früheren Version der Achsnummer in die Kopie übernommen werden.
