Auswahl

Auswahl zeigt Ihnen eine Übersicht über alle zu importierenden Achsen an. Einzelne Achsen können Sie gezielt vom Import ausschließen.

Die neu zu importierenden Achsen werden aufgelistet. In tabellarischer Form werden neue Nummer, alte Nummer sowie zusätzliche Informationen angezeigt. Durch Deaktivieren kann diese Achse vom Import ausgeschlossen werden. Dabei gilt:

• Ist die Achse Bestandteil eines Komplexelements, müssen erst die Komplexelemente deaktiviert werden, bevor diese Achse deaktiviert werden kann.
• Wird diese Achse als Bezugsachse genutzt, müssen zuerst die Achsen die diese Achse als Bezugsachse nutzen, deaktiviert werden.
  Anmerkung:

  Diese Deaktivierung wird auf Bestätigung automatisch durchgeführt.

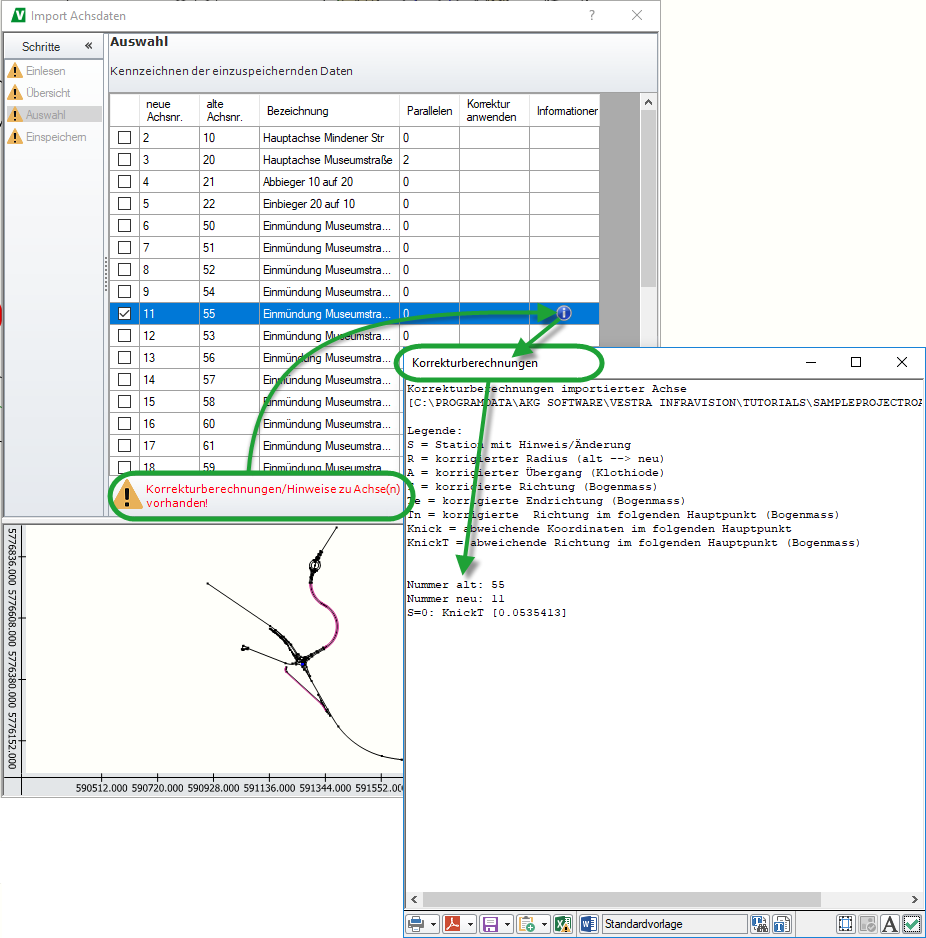

In der Spalte Information werden Hinweise zur Achse angezeigt:

• Prüfung und Korrektur bei „falscher” *.D40, z. B. mit Knicken oder falschen Klothoidenwerten
• Import Parallelen aus *.D37 oder *.S37
• Selektion der Achsen auch beim Hinzufügen
• Selektion/Deselektion abhängiger Achsen
• Etc.
