Gleisverziehung (631)

Mit Gleisverziehung (631) erzeugen Sie ein Achselement, das mit einer S-Kurve einen Anschluss zwischen zwei parallele Geraden bildet.

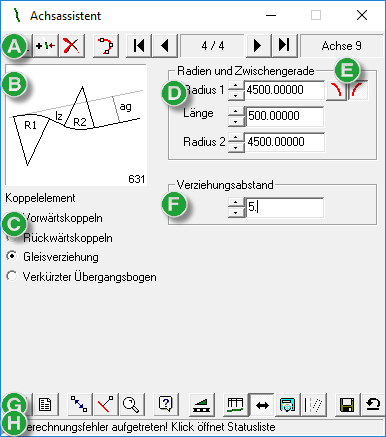

Abbildung 1. Dialogfeld „Achsassistent”: Koppeln mit Gleisverziehung
  1. Obere Werkzeugleiste zur Bearbeitung der Reihenfolge der Achselemente
  2. Skizze des Elements mit den zu definierenden Bestandteilen
  3. Auswahl des Verfahrens
  4. Eingabe von Radius und Klothoidenparametern
  5. Umschalten Rechtsbogen/Linksbogen
  6. Eingabe des Abstands der Achsen
  7. Untere Werkzeugleiste: Allgemeine Funktionen
  8. Aktueller Hinweis zur Berechnung

Aus den Eingabedaten werden die Bogenlängen der Radien R1 und R2 ermittelt.

Eingabedaten

Beim Abgreifen in der Grafik wechselt das Programm nach der Selektion des letzten benötigten Punkts automatisch aus der Grafik ins Dialogfeld zurück. Abbrechen mit Esc ist nicht notwendig. Die Funktion erkennt, wie viele Punkte erforderlich sind.

Punkte

Folgende Eingabemöglichkeiten sind vorhanden:

  • Digitalisieren der Punkte
    • Positionieren des Cursors im Feld für Rechts- oder Hochwert des 1. Punkts.
    • Schaltfläche Wert des ausgewählten Felds in Grafik abgreifen drücken und, auch direkt hintereinander, den 1. und 2. Punkt in der Grafik digitalisieren (F7 oder vorhandenen Punkt fangen).
    • Positionieren des Cursors im Feld Abstand.
    • Schaltfläche Wert des ausgewählten Felds in Grafik abgreifen drücken und den Abstand in der Grafik digitalisieren (vorhandenen Punkt fangen).
  • Ändern der Eingabewerte
    • Durch Scrollen mit der Maus oder den Pfeiltasten an den Eingabefeldern werden die Werte interaktiv, d. h. direkt in der Grafik ersichtlich, geändert.
    • Schaltfläche Abstand auf linker Seite (minus: negative Werte) oder Abstand auf rechter Seite (plus: positive Werte) in Achsrichtung klicken.
  • Koordinaten konstruieren

    Die Konstruktion der Punkte wird mit der Werkzeugleiste Konstruktion unterstützt. Dadurch können viele Konstruktionsverfahren genutzt werden.

Klothoiden und Radius

Radius eingeben und mittels der Schaltflächen umschalten zwischen Rechts- oder Linksbogen.

  • Positionieren des Cursors im Feld Radius.
  • Die Schaltfläche Wert des ausgewählten Felds in Grafik abgreifen klicken und den Radius mittels Maus wählen. Mit F7 eingeben.

Klothoiden

Sofern möglich und erforderlich berechnet das Programm die entsprechenden Klothoidenparameter automatisch. Hierfür ist keine Eingabe erforderlich.

Sind bestimmte Klothoidenparameter gewünscht, werden diese in die Felder für vordere (AV) und hintere Klothoide (AH) eingetragen.

Sollen keine Klothoiden berücksichtigt werden, muss in das entsprechende Feld der Wert 10-3 eingetragen werden.

Tangentenrichtung

Die Richtungsangabe bezieht sich auf Gitternord (Nordrichtung des Koordinatensystems) im Uhrzeigersinn. Die Einheit des Werts ist [gon]. Ein grafisches Erfassen der Richtung ist nicht möglich.
