Längsschnitt
Im Programmteil Längsschnitt finden Sie die professionelle Planungsumgebung für alle Planungsaufgaben im Bereich Gradiente. Ob Straßenbau, Bahnbau, Kanalplanung oder sogar Deichbau – mit VESTRA werden Sie auch den komplexesten Anforderungen bei der Planung im Längsprofil gerecht.
Gradienteneditor
Mit dem Gradienteneditor definieren und bearbeiten Sie den Höhenverlauf der Achse und prüfen die Einhaltung der Richtlinien.
Vorgehensweisen
Mit Vorgehensweisen lernen Sie wichtige Verfahren der Gradientenbearbeitung.
Leere Gradiente erzeugen
Mit Leere Gradiente erzeugen legen Sie eine Gradiente ohne Punkte an. Diese können später in der TS-Punktliste erzeugt oder grafisch definiert werden.

Längsschnitt
Im Programmteil Längsschnitt finden Sie die professionelle Planungsumgebung für alle Planungsaufgaben im Bereich Gradiente. Ob Straßenbau, Bahnbau, Kanalplanung oder sogar Deichbau – mit VESTRA werden Sie auch den komplexesten Anforderungen bei der Planung im Längsprofil gerecht.
- Schnellzugriffsleiste
  Mit der Schnellzugriffsleiste am oberen Rand des Dialogfelds erhalten Sie in allen Modi einen schnellen Zugriff auf allgemeine Funktionen. Die Schnellzugriffsleiste steht immer zur Verfügung.
- Kontextmenü
  Im Kontextmenü stehen verschiedene allgemeine Funktionen zur Verfügung.
- Untere Werkzeugleiste
  Die Untere Werkzeugleiste stellt allgemeine Bearbeitungswerkzeuge für die Zeichnung zur Verfügung.
- Registerkarte
  Auf der Registerkarte Längsschnitt finden Sie die Funktionen zur Bearbeitung des vertikalen Aufrisses entlang der gewählten Achse.
- Importassistent
  Mit dem Importassistenten übernehmen Sie Gradienten aus anderen Datenquellen.
- Exportassistent
  Mit dem Exportassistenten übergeben Sie den Gradientenbestand (eine oder mehrere Gradienten) in verschiedene Datenformate.
- Horizonte im Längsschnitt
  Mit Horizonte im Längsschnitt legen Sie die Horizonte aus dem Horizontmanager fest, die im Längsschnitt dargestellt werden.
- Punktwolkeschnitt (Längsschnitt)
  Mit Punktwolkeschnitt (Längsschnitt) berechnen Sie einen Schnitt durch die Originalpunkte und stellen diesen in der Grafik für eine Achse in frei wählbarem Stationsbereich und Korridor dar.
- Geschriebener Längsschnitt
  Mit Geschriebener Längsschnitt erzeugen Sie eine Tabelle aller Planungselemente des Längsschnitts.
- Gradienteneditor
  Mit dem Gradienteneditor definieren und bearbeiten Sie den Höhenverlauf der Achse und prüfen die Einhaltung der Richtlinien.
  - Vorgehensweisen
    Mit Vorgehensweisen lernen Sie wichtige Verfahren der Gradientenbearbeitung.
    - Standardgradiente erzeugen
      Mit Standardgradiente erzeugen definieren Sie einen Platzhalter für eine Gradiente. Sie kann beim manuellem Aufruf des schnellen Vorentwurfs bearbeitet, mit Zwangspunkten oder durch graphisches Abgreifen von TS-Punkten gefüllt werden.
    - Punkt über Steigung und Höhe konstruieren
      Mit Punkt über Steigung und Höhe konstruieren berechnen Sie einen TS-Punkt anhand eines bekannten Punkts, einer Steigung und der Zielhöhe.
    - TS-Punkt über Tangenten verschieben
      Mit TS-Punkt über Tangenten verschieben bewegen Sie den Tangentenschnittpunkt entlang einer seiner Schnittgeraden.
    - TS-Punkt frei verschieben
      Mit TS-Punkt frei verschieben bewegen Sie den Tangentenschnittpunkt unabhängig von der Geometrie der anderen TS-Punkte.
    - Punkt über Steigung und Abstand konstruieren
      Mit Punkt über Steigung und Abstand konstruieren berechnen Sie einen TS-Punkt anhand eines bekannten Punkts, einer Steigung und der Zielstation.
    - Punkt über Steigungen konstruieren
      Mit Punkt über Steigungen konstruieren berechnen Sie einen TS-Punkt anhand eines bekannten Punkts und zweier Steigungen. Der dazwischen liegende Punkt wird berechnet.
    - Gradiente über Zwangspunkte erzeugen
      Mit Gradiente über Zwangspunkte erzeugen definieren Sie
    - Leere Gradiente erzeugen
      Mit Leere Gradiente erzeugen legen Sie eine Gradiente ohne Punkte an. Diese können später in der TS-Punktliste erzeugt oder grafisch definiert werden.
    - Schnellen Vorentwurf erzeugen
      Mit Schnellen Vorentwurf erzeugen generieren Sie eine Gradiente auf verschiedenen Datengrundlagen.
    - Tangente verschieben
      Mit Tangente verschieben verschieben Sie die Tangente unter Beibehaltung der Tangentenneigung und der Neigung der vorangehenden und nachfolgenden Tangente.
    - TS-Punkte erzeugen über Zwangspunkte mit Ausrundung
      Mit TS-Punkte erzeugen über Zwangspunkte mit Ausrundung definieren Sie Stützpunkte der Gradiente aus Zwangspunkten und rechnen Sie diese ausgeglichen ein.
  - Werkzeugleiste
    Mit Werkzeugleiste erhalten Sie Bearbeitungsfunktionen zur Gradientengestaltung.
  - Gradientenliste
    Mit Gradientenliste definieren und verwalten Sie alle Gradienten zur aktuellen Achse. Import und Export der Gradienten erfolgt hier.
  - TS-Punktliste
    Mit TS-Punktliste verwalten Sie die TangentenSchnittpunkte der in der Gradientenliste selektierten Gradiente.
  - Messen
    Mit Messen greifen Sie Positionswerte ab und vergleichen sie mit Werten der Gradienten. Die abgegriffenen Werte können manuell geändert werden.
- Zwangspunkte aus Gradiente
  Mit Zwangspunkte aus Gradiente berechnen Sie Zwangspunkte auf Gradienten und übergeben diese an die Zwangspunktverwaltung.
- Längsprofilstationen bearbeiten
  Mit Längsprofilstationen bearbeiten editieren Sie die Stationen des Längsschnitts.
- Zwangspunktdiagnose
  Mit Zwangspunktdiagnose (Gradiente, Höhen des Deckenbuchs oder eines Horizonts) ermitteln Sie Höhenabweichungen zwischen einer Achse und einer Zwangspunktgruppe.
- Grafischer Gradiententest
  Mit Grafischer Gradiententest prüfen Sie eine Gradiente im Längsschnitt visuell.
- Höhendifferenz zweier Gradienten
  Mit Höhendifferenz zweier Gradienten vergleichen Sie zwei Längsschnitte einer oder verschiedener Achsen.
- Linienführung
  Mit Linienführung verfügen Sie über ein Prüfwerkzeug, mit dem ein Entwurf einer Straße überprüft werden kann.
- Längsschnitt-Planassistent
  Mit dem Längsschnitt-Planassistenten erstellen Sie Längsschnittpläne als Daten in den Modellbereich sowie entsprechende Layouts.

Leere Gradiente erzeugen

Mit Leere Gradiente erzeugen legen Sie eine Gradiente ohne Punkte an. Diese können später in der TS-Punktliste erzeugt oder grafisch definiert werden.

Solange die neu erzeugte Gradiente weniger als 2 TS-Punkte enthält, erfolgt ein Hinweis, dass diese (noch) nicht in der Zeichnung angezeigt werden kann.

Wählen Sie im Menüband Längsschnitt > Allgemein die gewünschte Achsnummer (eintippen oder auswählen).
Starten Sie im Menüband Längsschnitt > Konstruktion > Gradienteneditor.
Klicken Sie in der Gradientenliste > Werkzeugleiste > Neue Gradiente einfügen und beantworten Sie die Frage mit Ja.
In der Gradientenliste wird eine neue Gradiente mit einem Vorschlag für den eindeutigen (Kurz-)Namen und der Beschreibung erzeugt.
Optional: Ändern Sie Name und Beschreibung mittels Kontextmenü (Rechtsklick) auf dem Namensfeld bzw. Beschreibungsfeld.

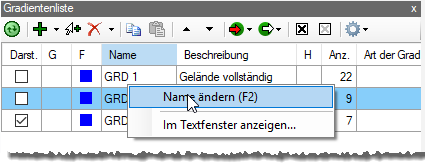

Abbildung 1. Name ändern im Kontextmenü
