Gradiente über Zwangspunkte erzeugen

Mit Gradiente über Zwangspunkte erzeugen definieren Sie

Digitalisieren Sie die Zwangspunkte auf der Registerkarte Querschnitt > Prüfungen > Erfassen direkt in der Grafik.
Speichern Sie diese in eine Zwangspunktgruppe.
Fügen Sie die Zwangspunkte in der TS-Punktliste als TS-Punkte ein über die Schaltfläche Neuen TS-Punkt einfügen > Zwangspunkte hinzufügen (ohne oder mit Ausrundung).

Die Koordinaten werden in den Spalten ZP-Station und ZP-Höhe angezeigt und können für Ausrundungen des Typs 3 auch hier editiert werden.

Durch Anklicken des entsprechenden Feldes können ZP-Station/ZP-Höhe des Zwangspunkts verschoben werden:

Die rote Stationsmarkierung zeigt die ursprüngliche Station des Zwangspunkts.

Das blaue Kreuz (Konstruktionslinien) zeigt die aktuelle Position des Zwangspunkts im Höhenplan.

TS-Punkt und Ausrundung werden fortlaufend neu berechnet und in Zeichnung und TS-Punktliste aktualisiert.
Verschieben Sie den Zwangspunkt durch Anklicken der entsprechenden Felder ZP-Station/ZP-Höhe.
TS-Punkt und Ausrundung werden fortlaufend neu berechnet und in Zeichnung und TS-Punktliste aktualisiert.

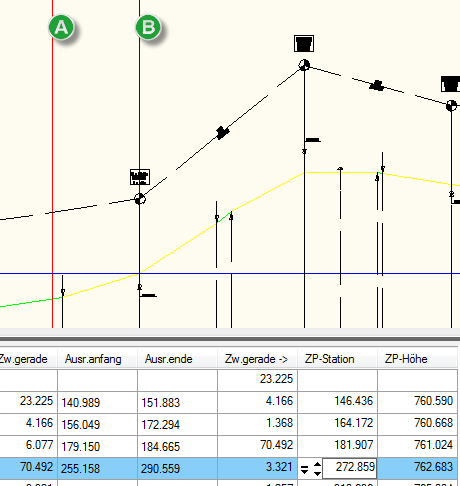

Abbildung 1. Darstellung der Verschiebung
1. Die rote Stationsmarkierung zeigt die ursprüngliche Station des Zwangspunkts.
2. Das blaue Kreuz (Konstruktionslinien) zeigt die aktuelle Position des Zwangspunkts im Höhenplan.
