TS-Punkt frei verschieben

Mit TS-Punkt frei verschieben bewegen Sie den Tangentenschnittpunkt unabhängig von der Geometrie der anderen TS-Punkte.

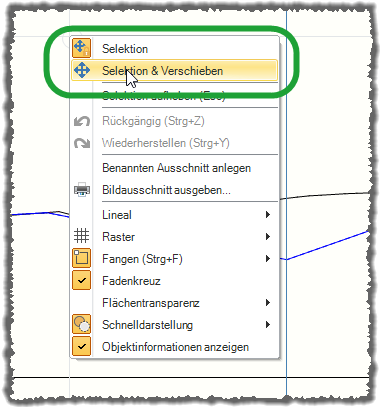

In der Grafik muss im Kontextmenü die Option Selektion & Verschieben eingestellt werden.

Abbildung 1. Selektion und Verschieben einstellen

Starten Sie den Bearbeitungsmodus mit Gradienteneditor > TS-Punktliste > Werkzeugleiste > Anfasser.
Die freien TS-Punkt-Anfasser als senkrechte Keile auf der der Ausrundung entgegengesetzten Seite angezeigt.
Positionieren Sie den Cursor über einen freien Anfasser.
Dieser und der zugehörige Gradientenabschnitt werden hervorgehoben. Die Zeitverzögerung wird auf der Registerkarte Datei > Optionen > Allgemein > Anzeige > Hervorheben > Verzögerung eingestellt.
Klicken Sie auf den hervorgehobene Anfasser.
Der Anfasser "hängt" nun am Cursor und kann frei bewegt werden.
Bewegen Sie den Cursor mit dem Anfasser auf die neue Position.
Setzen Sie den Anfasser durch erneutes Klicken an der Position ab.
Der TS-Punkt wird in die TS-Punktliste übernommen.

Die Gradiente wird in Grafik und Tabelle geändert.
