Gradiententest

Mit Gradiententest definieren Sie eine dynamische Anzahl von Tests.

Anmerkung:

Die Schrittweite definiert die Berechnungsabstände in den Kuppen und Wannen der Gradiente.

Die Funktion startet mit der jeweiligen Hauptgradiente.

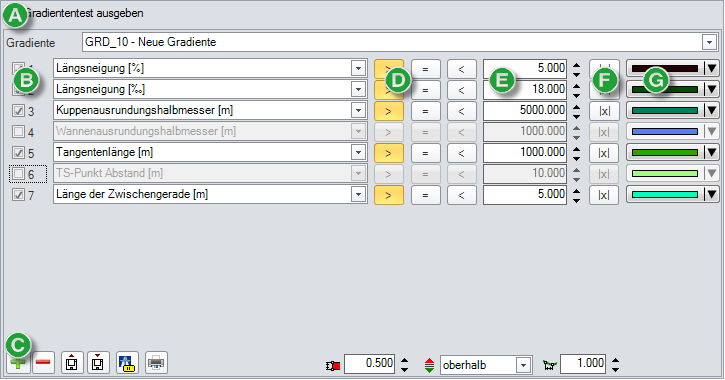

Abbildung 1. Gradiententest

Werkzeugleiste

Stellt verschiedene Bearbeitungsfunktionen zur Verfügung:

Test am Ende hinzufügen: Definiert einen neuen Test. Die Art des Tests kann danach festgelegt werden.
Test am Ende entfernen: Löscht den untersten (letzten) Test.
Thema laden: Übernimmt die Einstellungen einer vorhandenen Vorlage (*.ggtx-Datei) für die Prüfung.
Thema speichern: Sichert die aktuellen Einstellungen zur späteren Wiederverwendung als *.ggtx-Datei. Als Speicherort ist der aktuelle Projektordner voreingestellt.
Prüfparameter der Entwurfsklasse übernehmen: Stellt die Grenzwerte der gewählten Straßenart gemäß RAA/RAL ein.
Prüfliste ausgeben: Zeigt das Resultat der Berechnung als Liste an.
Darstellungsbreite (einzelner Test): Legt die Streifenbreite in [cm] fest, mit dem die Abschnitte der Grenzwertüberschreitung in der Grafik dargestellt werden.
Lage der Darstellung: Legt die Positionierung der Streifen relativ zur Gradienten fest.
Schrittweite der Berechnung: Legt den Abstand der Stationen fest, an denen geprüft wird.; Mit Beendigung der Funktion wird die Anzeige in der Grafik wieder gelöscht.

Tests

Folgende Testarten sind möglich:

Längsneigung [%] in Prozent
Längsneigung [‰] in Promille
Kuppenausrundungshalbmesser [m]
Wannenausrundungshalbmesser [m]
Länge der Tangente [m]
TS-Punkt-Abstand [m]
Länge der Zwischengeraden [m]

Vorgehensweise

Wählen Sie die gewünschte Achse aus.
Wählen Sie die gewünschte Gradiente aus.
Legen Sie einen Test mit der Schaltfläche + an oder laden Sie ein Thema mit vorhandenen Tests.
Stellen Sie die Tests ein:
- Art des Tests (z. B. Längsneigung)
- Prüfwert (z. B. 4 %)
- Operator (kleiner, gleich oder größer)
Nach der Berechnung (mit Aktualisieren oder Automatisch) wird das Ergebnis des Tests in der Vorschau angezeigt.
