Plandefinition

Mit Plandefinition legen Sie die Einstellungen für Papierformat, Rahmen, Teilpläne und Schriftfelder fest.

Über die Optionen Serienplot, Rahmen und Schriftfeld auf der linken Seite werden die Felder auf der rechten Seite aktiviert. Bei Klick auf die Überschriften öffnet sich das Feld.

Papier

Legt das Format des Plots fest.

Drucker legt den aktuellen Drucker fest.

Kein übernimmt die Formate, die in BricsCAD definiert sind.

Format legt die Größe des Plans fest.

Aus vordefinierten genormten Formaten kann ausgewählt werden.

Unter Plot > Größe > Papier unten werden die Breite und die Höhe des aktuell festgelegten Maßes der Blätter angezeigt.

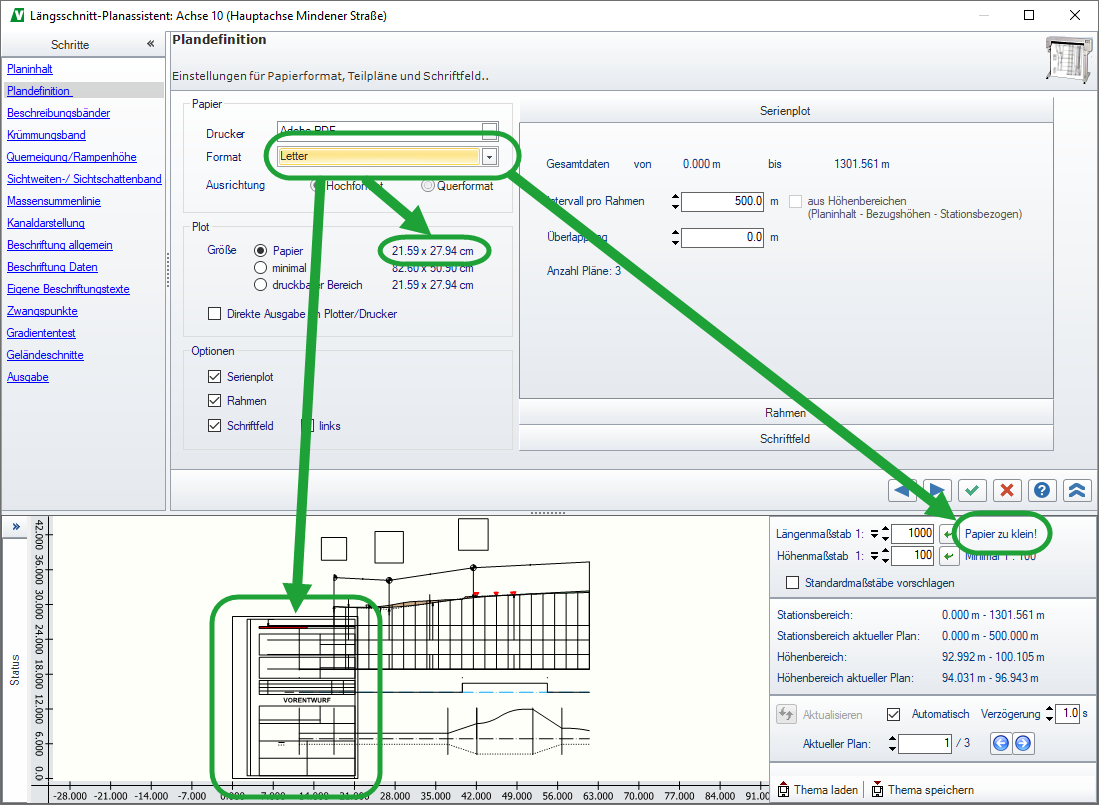

In der Maßstabsangabe wird der Hinweis Papier zu klein! angezeigt, wenn das gewählte Format nicht ausreicht.

Abbildung 1. Format zu klein

Benutzerdefiniert übernimmt eigene Formate des Druckers.

Ausrichtung legt die Orientierung des Blatts fest.

Hochformat dreht das Papier so, dass die Höhe größer ist als die Breite.
Querformat dreht das Papier so, dass die Breite größer ist als die Höhe.

Plot

Papier verwendet die tatsächlichen Blattmaße. Sie ergeben sich aus dem eingestellten Format oben.

Minimal gibt das mindestens erforderliche Maß an, um den Längsschnitt ohne Überschreitungen darstellen zu können.

Druckbarer Bereich (Druckbereich) Fläche, in der das Drucken möglich ist. Die Größe bzw. die Seitenränder hängen vom Drucker und vom eingestellten Format ab.

Direkte Ausgabe an Plotter/Drucker gibt das neu erzeugte Layout nach Ausgabe in die *.DWG direkt an den Plotter.

Eine direkte Plotausgabe ohne die Daten in eine *.DWG zu schreiben gibt es nicht. Die Daten werden je nach Einstellung entweder in die aktuelle *.DWG oder in eine neu erzeugte DWG geschrieben. Anschließend wird ein Layout dazu erzeugt.

Optionen

Erlaubt weitere Definitionen.

Serienplot aktiviert die Registerkarte zur Aufteilung des Plans auf mehrere Blätter.

Rahmen aktiviert die Registerkarte zur Definition des Blattrands.

Schriftfeld aktiviert die Registerkarte zum Einfügen eines Schriftfelds.

links berechnet die Lage des Stempelfelds und die Faltmarkierungen mit Bezug zum linken Blattrand.
