Längsschnitt
Im Programmteil Längsschnitt finden Sie die professionelle Planungsumgebung für alle Planungsaufgaben im Bereich Gradiente. Ob Straßenbau, Bahnbau, Kanalplanung oder sogar Deichbau – mit VESTRA werden Sie auch den komplexesten Anforderungen bei der Planung im Längsprofil gerecht.
Längsschnitt-Planassistent
Mit dem Längsschnitt-Planassistenten erstellen Sie Längsschnittpläne als Daten in den Modellbereich sowie entsprechende Layouts.
Plandefinition
Mit Plandefinition legen Sie die Einstellungen für Papierformat, Rahmen, Teilpläne und Schriftfelder fest.
Serienplot
Mit Serienplot legen Sie die Aufteilung des Plans auf mehrere Blätter fest.

Längsschnitt
Im Programmteil Längsschnitt finden Sie die professionelle Planungsumgebung für alle Planungsaufgaben im Bereich Gradiente. Ob Straßenbau, Bahnbau, Kanalplanung oder sogar Deichbau – mit VESTRA werden Sie auch den komplexesten Anforderungen bei der Planung im Längsprofil gerecht.
- Schnellzugriffsleiste
  Mit der Schnellzugriffsleiste am oberen Rand des Dialogfelds erhalten Sie in allen Modi einen schnellen Zugriff auf allgemeine Funktionen. Die Schnellzugriffsleiste steht immer zur Verfügung.
- Kontextmenü
  Im Kontextmenü stehen verschiedene allgemeine Funktionen zur Verfügung.
- Untere Werkzeugleiste
  Die Untere Werkzeugleiste stellt allgemeine Bearbeitungswerkzeuge für die Zeichnung zur Verfügung.
- Registerkarte
  Auf der Registerkarte Längsschnitt finden Sie die Funktionen zur Bearbeitung des vertikalen Aufrisses entlang der gewählten Achse.
- Importassistent
  Mit dem Importassistenten übernehmen Sie Gradienten aus anderen Datenquellen.
- Exportassistent
  Mit dem Exportassistenten übergeben Sie den Gradientenbestand (eine oder mehrere Gradienten) in verschiedene Datenformate.
- Horizonte im Längsschnitt
  Mit Horizonte im Längsschnitt legen Sie die Horizonte aus dem Horizontmanager fest, die im Längsschnitt dargestellt werden.
- Punktwolkeschnitt (Längsschnitt)
  Mit Punktwolkeschnitt (Längsschnitt) berechnen Sie einen Schnitt durch die Originalpunkte und stellen diesen in der Grafik für eine Achse in frei wählbarem Stationsbereich und Korridor dar.
- Geschriebener Längsschnitt
  Mit Geschriebener Längsschnitt erzeugen Sie eine Tabelle aller Planungselemente des Längsschnitts.
- Gradienteneditor
  Mit dem Gradienteneditor definieren und bearbeiten Sie den Höhenverlauf der Achse und prüfen die Einhaltung der Richtlinien.
- Zwangspunkte aus Gradiente
  Mit Zwangspunkte aus Gradiente berechnen Sie Zwangspunkte auf Gradienten und übergeben diese an die Zwangspunktverwaltung.
- Längsprofilstationen bearbeiten
  Mit Längsprofilstationen bearbeiten editieren Sie die Stationen des Längsschnitts.
- Zwangspunktdiagnose
  Mit Zwangspunktdiagnose (Gradiente, Höhen des Deckenbuchs oder eines Horizonts) ermitteln Sie Höhenabweichungen zwischen einer Achse und einer Zwangspunktgruppe.
- Grafischer Gradiententest
  Mit Grafischer Gradiententest prüfen Sie eine Gradiente im Längsschnitt visuell.
- Höhendifferenz zweier Gradienten
  Mit Höhendifferenz zweier Gradienten vergleichen Sie zwei Längsschnitte einer oder verschiedener Achsen.
- Linienführung
  Mit Linienführung verfügen Sie über ein Prüfwerkzeug, mit dem ein Entwurf einer Straße überprüft werden kann.
- Längsschnitt-Planassistent
  Mit dem Längsschnitt-Planassistenten erstellen Sie Längsschnittpläne als Daten in den Modellbereich sowie entsprechende Layouts.
  - Vorlage
    Mit Vorlage können Sie beim ersten Start des Höhenplans eine Datei mit den passenden Einstellungen auswählen.
  - Thema laden
    Mit Thema laden laden Sie eine Vorlage (*.tplh-Datei). Die Parameter des entsprechend Themas werden eingestellt.
  - Thema speichern
    Mit Thema speichern sichern Sie die Einstellungen des Wizards in einer *.tplh-Datei.
  - Planinhalt
    Mit Planinhalt legen Sie die grundlegenden Einstellungen zu Planart, Horizontbeschriftung und Anordnung der Teilpläne fest.
  - Plandefinition
    Mit Plandefinition legen Sie die Einstellungen für Papierformat, Rahmen, Teilpläne und Schriftfelder fest.
    - Serienplot
      Mit Serienplot legen Sie die Aufteilung des Plans auf mehrere Blätter fest.
    - Rahmen
      Mit Rahmen legen Sie den gedruckten Rahmen, die Ränder, die Schneideränder und Faltmarken individuell fest.
    - Schriftfeld
      Mit Schriftfeld fügen Sie einen Plankopf ein.
  - Beschreibungsbänder
    Mit Beschreibungsbänder definieren Sie die Beschriftung des Plans mit Datenzeilen.
  - Geschwindigkeitsband
    Mit dem Geschwindigkeitsbandzeigen Sie die Projektierungsgeschwindigkeit an.
  - Krümmungsband
    Mit Krümmungsband blenden Sie das Band zur Darstellung der Achskrümmungen (Richtungsänderungen) ein.
  - Querneigung/Rampenhöhe
    Mit Querneigung/Rampenhöhe blenden Sie die berechneten Bänder der Überhöhung ein.
  - Sichtweitenband/Sichtschattenband
    Mit Sichtweitenband/Sichtschattenband zeigen Sie die berechneten Prüfergebnisse als Bänder im Höhenplan an.
  - Massensummenlinie
    Mit Massensummenlinie blenden Sie die Massensummenlinie ein.
  - Kanaldarstellung
    Mit Kanaldarstellung zeigen Sie einen bestehenden Kanalstrang bzw. seine Bestandteile im Höhenplan an. Der Stationsbereich wird auf der Seite 1: Planinhalt festgelegt.
  - Beschriftung allgemein
    Mit Beschriftung allgemein legen Sie die Ausgabe der Beschriftungen fest.
  - Beschriftung Daten
    Mit Beschriftung Daten legen Sie die Beschriftung der Daten fest.
  - Eigene Beschriftungstexte
    Mit Eigene Beschriftungstexte definieren Sie Inhalt und Verwendung von individuellen Beschriftungen.
  - Zwangspunkte
    Mit Zwangspunkte legen Sie die Art von Zwangspunkten und deren Ausgabe mit Korridor fest.
  - Gradiententest
    Mit Gradiententest definieren Sie eine dynamische Anzahl von Tests.
  - Geländeschnitte
    Mit Geländeschnitte zeichnen Sie den Verlauf der Geländeoberfläche entlang beliebiger Linien in den Höhenplan ein.
  - Ausgabe
    Mit Ausgabe legen Sie die Speichereinstellungen für die berechneten Pläne fest.

Serienplot

Mit Serienplot legen Sie die Aufteilung des Plans auf mehrere Blätter fest.

Gesamtdaten gibt den Stationsbereich des ganzen Höhenplans an.

Intervall pro Rahmen steuert den Stationsbereich für einen einzelnen Plan. Dadurch ergibt sich (in Verbindung mit der gewählten Überlappung) die Gesamtzahl der Rahmen (Teilpläne).

aus Höhenbereichen übernimmt die Definitionen aus Planinhalt > Bezugshöhen > Stationsbezogen als Bereiche für die einzelnen Pläne.

Anmerkung:

Die Funktion ist nur wählbar, wenn dort diese Option aktiviert ist.

Überlappung legt den Stationsbereich fest, der in zwei aufeinanderfolgenden Rahmen am jeweiligen Rand dargestellt wird. Dabei wird der Stationsbereich des folgenden Rahmens um die Überlappung reduziert.

Beispiel

Intervall pro Rahmen: 110 m

Überlappung: 10 m

Damit erhalten die Rahmen folgende Stationsbereiche:

Rahmen 1: 000…110 m

Rahmen 2: 100…210 m

Rahmen 3: 200…310 m

usw.

Anzahl der Pläne gibt an, wie viele Rahmen bei der gewählten Einstellung entstehen. Ein vordefiniertes Papierformat kann gewählt oder die Größe direkt eingegeben werden.

Platzhaltertexte

Die Verwendung der Platzhaltertexte bei der Ausgabe, z. B. Stationsbereich, ist sehr hilfreich, um den Überblick zu behalten.

Im Beispiel werden für den Kanalstrang 1 die 5 Pläne erzeugt, deren Namen eindeutige Aussagekraft haben.

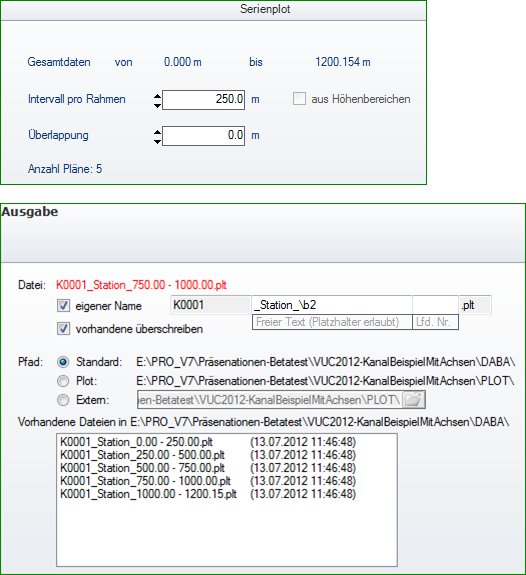

Abbildung 1. Platzhaltertexte in der Ausgabe beim Serienplot
