Thema laden

Mit Thema laden laden Sie eine Vorlage (*.tplh-Datei). Die Parameter des entsprechend Themas werden eingestellt.

Die mitgelieferten Vorlagen befinden sich im Ordner [Installation]\[aktuelle CAD-Plattformß\X\KATALOG\[aktueller Katalog].

Anmerkung:

Wenn der Längsschnitt-Planassistent mit gedrückter Strg-Taste geöffnet wird, wird die Auswahl der Vorlagen angezeigt.

Themen

Zeigt die vorhandenen Vorlagen an:

zu Achse…listet die projektspezifischen Vorlagen zur eingestellten Achse auf.
alle (ohne Achsbezug)…listet alle projektspezifischen Vorlagen auf.
Extern…listet alle Vorlagen im einstellten Katalog auf.
Öffnen erlaubt die Auswahl des Ordners zum Import eines Themas.
Vorlagen (aus Katalog)…listet alle Standardthemen aus dem eingestellten Katalog auf.
Anmerkung:
Der entsprechende Katalog wird für das Projekt auf der Registerkarte VESTRA [V] > Allgemein > Projektmanager > Katalog eingestellt.
Ein Katalogwechsel wird erst wirksam, wenn das Projekt komplett beendet und wieder gestartet wird.
Folgende Themen werden von AKG mitgeliefert:

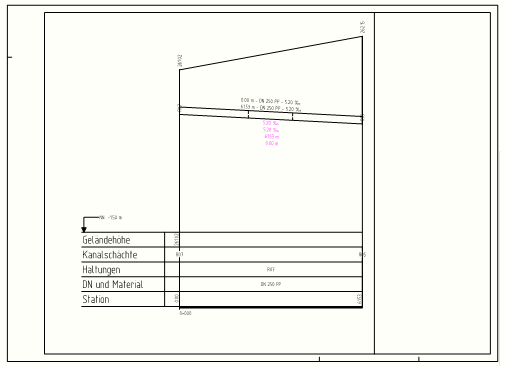

- AKG-Kanalvorlage-MW…erzeugt einen Höhenplan mit Mischwasserkanal entlang einem Kanalstrang.

  Abbildung 1. Kanalvorlage-MW
- AKG-Kanalvorlage-RW-SW…erzeugt einen Höhenplan mit Regenwasserkanal und Schmutzwasserkanal entlang einem Kanalstrang.
- AKG-Kanalvorlage-RW…erzeugt einen Höhenplan mit Regenwasserkanal entlang einem Kanalstrang.
- AKG-Kanalvorlage-SW…erzeugt einen Höhenplan mit Schmutzwasserkanal entlang einem Kanalstrang.
- Geländeschnitt über Linie…erzeugt einen Höhenplan mit Geländeschnitt über eine Linie aus dem Lageplan.
  Anmerkung:
  Dieser Schnitt wird im DGM-Manager berechnet.
  Eingestellt sind zusätzlich zum Geländeschnitt über Linie eine Stationsfixierung, die minimale Papiergröße, die Bezugshöhe 1 m über Daten und die normale Aufweitung.

  Abbildung 2. Geländeschnitt über Linie

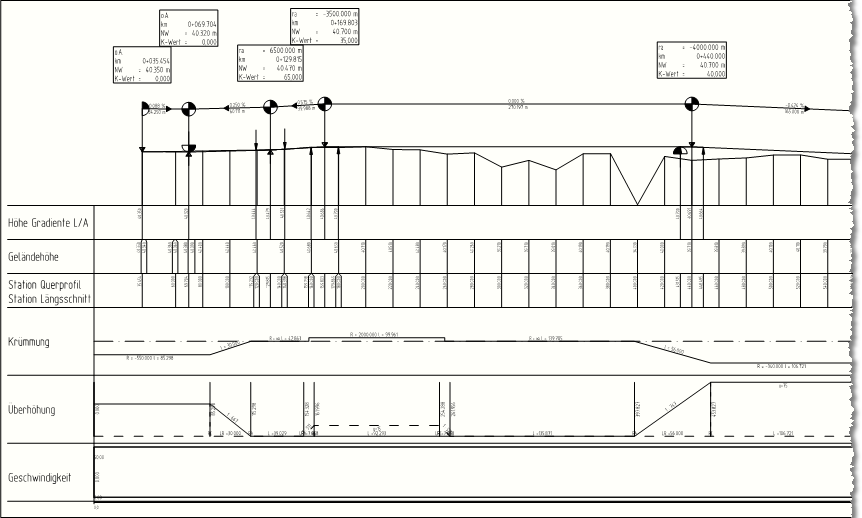

- PVDefaultBAHN…erzeugt einen Höhenplan für Gleisachsen

  Abbildung 3. PVDefaultBAHN
- PVStrasse1…erzeugt einen Höhenplan für den einbahnigen Querschnitt.

  Abbildung 4. PVStrasse1
- PVStrasse2…erzeugt einen Höhenplan für den zweibahnigen Querschnitt.

  Abbildung 5. PVStrasse2
- RE 2012 HP FE 1T Unterlage 6c…erzeugt einen Höhenplan gemäß RE 2012 als Feststellungsentwurf für die Genehmigungsplanung (Planfeststellungsverfahren) im Längenmaßstab 1:1000.

  Abbildung 6. RE 2012 HP FE 1T (Unterlage 6c)
- RE 2012 HP VE 5T Unterlage 6b…erzeugt einen Höhenplan gemäß RE 2012 als Vorentwurf für die Entwurfsplanung im Längenmaßstab 1:5000.

  Abbildung 7. RE 2012 HP VE 5T (Unterlage 6b)
- RE 2012 HP VU 10T Unterlage 6a…erzeugt einen Höhenplan gemäß RE 2012 als Voruntersuchung für die Vorplanung im Längenmaßstab 1:10 000.

  Abbildung 8. RE 2012 HP VU 10T (Unterlage 6a)

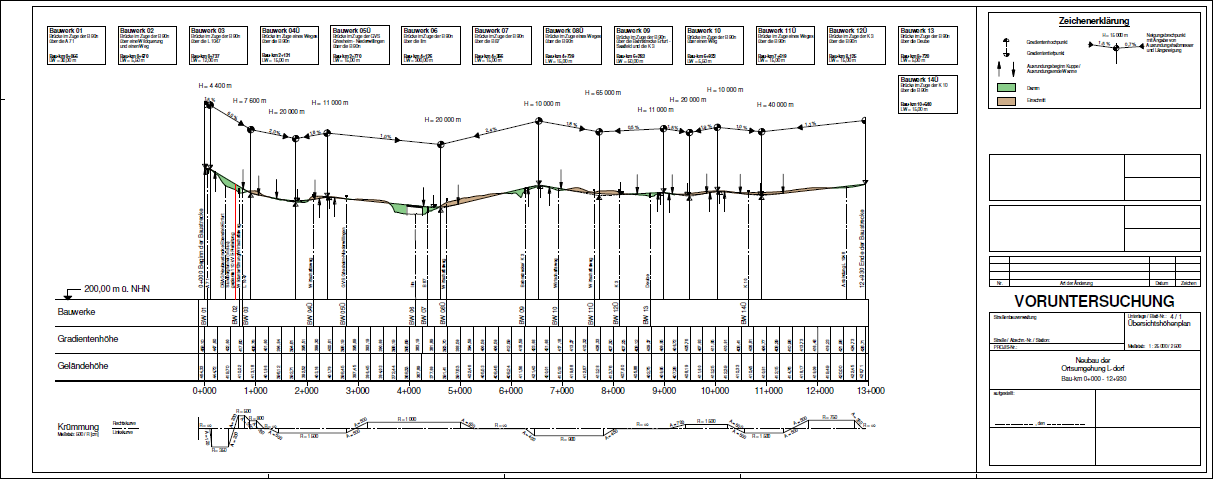

- RE 2012 ÜHP Unterlage 4…erzeugt einen Übersichtshöhenplan gemäß RE 2012 im Rahmen der Voruntersuchung für die Vorplanung im Längenmaßstab 1:25 000.

  Abbildung 9. RE 2012 ÜHP 25T (Unterlage 4)
- AT Wasserbau Achse…erzeugt einen Höhenplan mit Geländeschnitt über eine Achse.
  Zusätzliche Schnitte über Linien können manuell dazu gewählt werden und sind nicht Bestandteil des Themas.

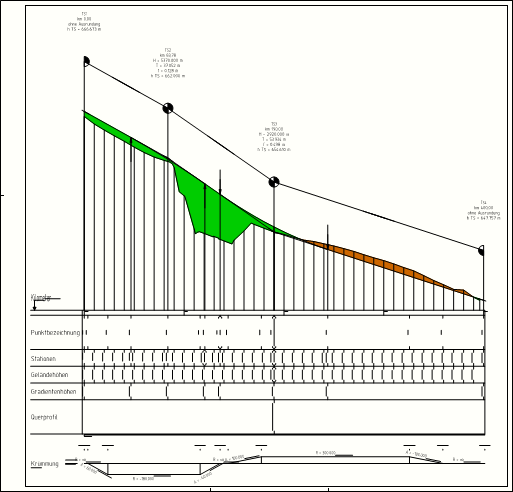

- Vorlage AT-Straße…erzeugt einen Höhenplan für den Straßenbau in Österreich.

  Abbildung 10. Vorlage AT-Straße
- Wasserbau AT…erzeugt einen Höhenplan mit Geländeschnitt über eine Achse.
  Zusätzliche Schnitte über Linien können manuell dazu gewählt werden und sind nicht Bestandteil des Themas.
- Österreich STRAB-Höhenplan…erzeugt einen Standardhöhenplan nach den Vorgaben aus dem Planungssystem STRAB.

  Abbildung 11. Österreich STRAB-Höhenplan

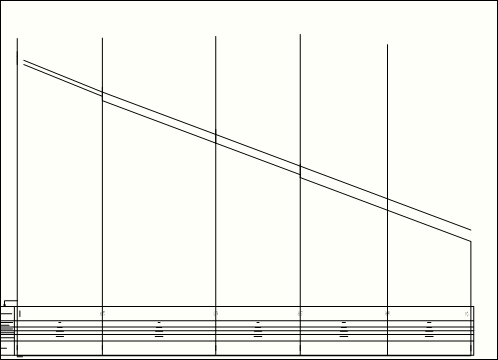

- VorlageKanalHPLOT…erzeugt einen Höhenplan mit einer Kanalachse.

  Abbildung 12. VorlageKanalHPLOT
