Achse auswählen

Mit Achse auswählen zeigt Sie die im Projekt vorhandenen Achsen in einer Baumansicht oder in einer Listenansicht zur Auswahl an.

Baumansicht

Die Baumansicht des Dialogfeldes Achse auswählen bietet Ihnen den Zugriff auf alle Elemente einer Achse, bis hin zu den detaillierten Elementeigenschaften.

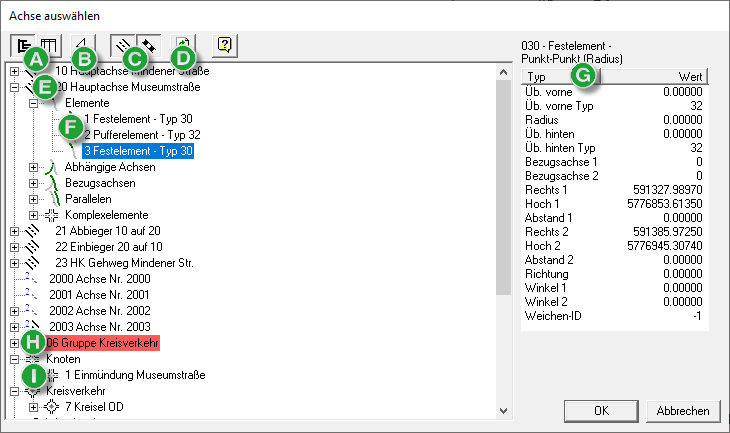

Abbildung 1. Dialogfeld „Achse auswählen”: Baumansicht

Listenansicht

Die Listenansicht bietet vielfältige Sortierungsmöglichkeiten, um sich auch in großen Projekten schnell zurechtzufinden.

Abbildung 2. Listenansicht

Abbildung 2. Listenansicht

Bei Prof. wird nicht geprüft, ob tatsächlich Geländeprofile vorhanden sind. Lediglich das Vorhandensein bestimmter Dateien z. B. VX86_[Aktuelle Achsnummer].QPE, H1_[Aktuelle Achsnummer].A66, V7_[Aktuelle Achsnummer].QPEX oder V7_[Aktuelle Achsnummer].QPHX wird geprüft.

Sortieren

Durch Klicken auf eine Spaltenüberschrift wird die Liste aufsteigend nach dieser Spalte sortiert.

Nochmaliges Klicken auf die Spaltenüberschrift sortiert die Liste absteigend nach dieser Spalte.

Anmerkung:

Zusätzlich lässt sich die Anzeige durch Klicken der Schaltflächen

Bahnachsen anzeigen bzw.

Straßenachsen anzeigen filtern.

Darstellungsachsen

Eine Darstellungsachse besteht aus einer Folge von geometrischen Formen (Gerade, Bogen, Klothoide und Endpunkt). Zur weiteren Verwendung muss sie in TS-Punkt-Achsen umgewandelt werden.
