Folgeberechnungsassistent

Mit dem Folgeberechnungsassistenten erzeugen Sie Definitionen, die nach der eigentlichen Achstrassierung erfolgen, aber mit dieser in Zusammenhang stehen bzw. sich auf diese beziehen, z. B. Kleinpunkte oder Sperrflächen. Der Folgeberechnungsassistent fasst die in VESTRA verfügbaren Folgeberechnungen übersichtlich zusammen.

Die verschiedenen (Achs-)Folgeberechnungen sind im Folgeberechnungsassistenten zusammengefasst und können darüber hinaus auch im Achsmanager vorgenommen werden.

Anmerkung:
Das Setzen bzw. Lösen der Fixierung der Anfangs- oder Endstation in den verschiedenen Folgeberechnungen bewirkt nur dann eine automatische Neuberechnung, wenn sich die Station geändert hat.

Der Folgeberechnungsassistent in VESTRA umfasst folgende Bereiche:

  • Werkzeugleiste Folgeberechnungsassistent
  • Liste vorhandener Folgeberechnungen des ausgewählten Typs
  • Werte und Parameter für die gewählte Berechnungsart
  • Untere Werkzeugleiste

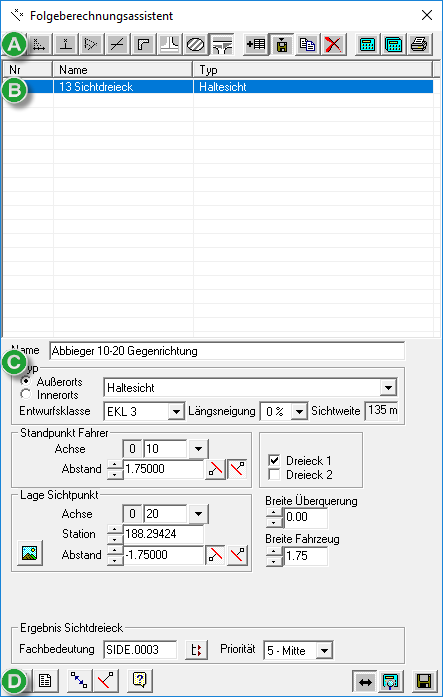

Abbildung 1. Dialogfeld „Folgeberechnungsassistent” – Übersicht
  1. Werkzeugleiste Folgeberechnungsassistent
  2. Listenansicht der vorhandenen Berechnungen des aktiven Typs
  3. Werte und Parameter für die aktuelle Folgeberechnung
  4. Untere Werkzeugleiste
Anmerkung:
Die selten gebrauchte Berechnungsart Verschiebung Achse/Gradiente steht derzeit nur im Achsmanager zur Verfügung.

Obere Werkzeugleiste

Die Werkzeugleiste des Folgeberechnungsassistenten bietet Funktionen zum Hinzufügen, Löschen, Ändern und Berechnen der verschiedenen Folgeberechnungsarten:

Kleinpunkte
Berechnet Punkte ohne besondere Attribute außer Koordinaten, Name und Linienzugehörigkeit zur gewählten Achse.
Polare Absteckung
Berechnet Kleinpunkte mit orthogonalen/polaren Absteckwerten für Achspunkte und seitlich gelegene Punkte durch die Bestimmung der Lage durch Richtungs- und Streckenmessung.
Senkrechte Abstände
Berechnet die Abstände zwischen zwei Achsen.
Korrespondierende Querprofile
Berechnet Kleinpunkte in einem vorzugebenden Stationsbereich und Intervall in Abhängigkeit von zwei Achsen.
Achsschnitte
Berechnet den Schnittpunkt der Parallelen zweier Achsen.
Schrägschnitte
Berechnet schräge Schnitte zweier Achsen für Widerlager und Stützenenden.
Achse zu Polygon
Berechnet ein Polygon parallel zu einer Achse.
Randgradiente
Berechnet Gradienten für Randachsen im Einmündungsbereich und Kreuzungsbereich, die für den Deckenhöhenplan oder für die Prüfung der Entwässerung benötigt werden.
Sperrflächen
Berechnet flächige Fahrbahnmarkierungen.
Sichtfelder
Definiert und überprüft die Verkehrssituation (Sichtfelder) an plangleichen Kreuzungen und Einmündungen. Diese dreieckigen Sichtfelder (Sichtdreiecke) definieren den Bereich, den der Fahrzeuglenker im Knotenbereich überblicken muss, um Gefahren zu vermeiden.
Neuen Datensatz erzeugen Einf
Legt für die gewählte Art einen Datensatz an.
Wenn noch keine Folgeberechnung besteht, kann damit der erste Datensatz erzeugt werden.
Neu erzeugte Datensätze zur Nachberechnung speichern
Sichert die neuen Datensätze dauerhaft.
Die Funktion ist standardmäßig aktiviert.
Anmerkung:
Bei deaktivierter Funktion werden die in der aktuellen Programmsitzung erzeugten Datensätze nach Beenden des Programms automatisch gelöscht.
Damit entfällt das nachträgliche Löschen dieser temporär erzeugten Datensätze, die nur zum einmaligen Erzeugen der Grafik dienen.
Datensatz mit Einstellungen des markierten Datensatzes erzeugen
Erzeugt einen identischen Eintrag in der Liste.
Markierte Datensätze löschen Entf
Entfernt die aktuell ausgewählten Zeilen nach einer Sicherheitsabfrage endgültig aus der Liste.
Markierte Datensätze rechnen und speichern
Berechnet die Folgeberechnung der aktuell ausgewählten Zeilen und sichert die Definitionen.
Alle Datensätze rechnen und speichern
Berechnet alle definierten Folgeberechnungen und sichert die Definitionen.
Liste drucken
Erzeugt die Liste [Installation]/CAD_PROG/folgeberechnungen.lst.

Werte und Parameter für die aktuelle Folgeberechnung

Die einzelnen Folgeberechnungen erfordern unterschiedliche Eingaben. Diese sind bei der jeweiligen Folgeberechnung erläutert.

Sicherheitskopie

Beim Speichern wird im Ordner [Aktueller Projektordner]/AXS_SAVE eine Sicherungskopie der Achsdaten angelegt. Der Dateiname der Sicherungen enthält Datum und Uhrzeit:

AKGAxDB_SAVE_jjjjmmtt_hhmmss.AXS mit

jjjjmmtt…aktuelles Datum (z. B. 20110806 = 06.08.2011)

hhmmss…aktuelle Uhrzeit (z. B. 132145 = 13:21:45)

Eine identische Sicherungsdatei wird durch die neue Datei ersetzt, um unnötige identische Kopien zu verhindern.

Anmerkung:
Zur Begrenzung der Datenmengen wird täglich ein "Compress-Lauf" durchgeführt. Dabei wird von älteren Daten jeweils nur eine Tagessicherung beibehalten.

Alle Sicherungsdateien, die sieben Tage vor dem aktuellen Datum erzeugt wurden, werden zur weiteren Bearbeitung gespeichert. Von diesen Dateien werden alle am gleichen Tag gelöscht bis auf diejenige, die zuletzt am entsprechenden Tag erzeugt wurde. In der zusätzlichen Datei AKGAxDB_SAVE_COMPRESS.AXS werden Informationen der letzten Komprimierung gespeichert.

Zusätzlich wird der komplette DWG-Name in der ersten Zeile gespeichert und bei der Komprimierung berücksichtigt.

Eine Wiederherstellung kann nur unter Schwierigkeiten als Import der S30, S37 und S99-Daten durchgeführt werden.

Anmerkung:
Soll ein Bestand aus einer Sicherung geladen werden, die verschiedenen Sicherungsdateien jeweils nacheinander als AKGAxDB.AXS in ein leeres Projekt kopieren und den Zustand prüfen. Erst wenn die entsprechende Sicherung gefunden wurde, mit dieser die aktuelle AKGAxDB.AXS im Projekt ersetzen.

Priorität

Legt die Darstellungsreihenfolge fest.

Fachobjekte, die das Attribut Priorität besitzen, werden in der Zeichnung sortiert. Die Priorität sorgt dafür, dass die Reihung der Fachobjekte dauerhaft fixiert werden kann. Die Reihenfolge ist festgelegt:

  1. Achsen (ganz oben)
  2. Achsbeschriftungen - Achsnamen
  3. Achsbeschriftungen - Abstände
  4. Achsbeschriftungen - Hauptpunkte
  5. Achsbeschriftungen - Kleinpunkte
  6. Achsbeschriftungen - Kilometrierungen/Hektometrierungen
  7. Achsbeschriftungen - Querprofile
  8. Achsbeschriftungen - Maßketten
  9. Achsbeschriftungen - Hochpunkte/Tiefpunkte
  10. Achsbeschriftungen - TS-Punkte
  11. Achsbeschriftungen - Querneigungskeile
  12. Achsbeschriftungen - Weichen
  13. Parallelen 9 - 0
  14. Folgeberechnungen - Achsschnitte
  15. Folgeberechnungen - Schrägschnitte
  16. Folgeberechnungen - Polare Absteckung
  17. Folgeberechnungen - Korrespondierende Querprofile
  18. Folgeberechnungen - Kleinpunkte
  19. Folgeberechnungen - Senkrechte Abstände
  20. Deckenbuch Absteckung
  21. Sperrflächen 9 - 0
  22. Sichtdreiecke 9 - 0
  23. Achse zu Polygon 9 - 0
  24. Deckenbuch 9 - 0 (ganz unten)
Anmerkung:
Die Anzeigereihenfolge kann im Control Center > Layer > VESTRA-Objekte anordnen aktualisiert werden. Die Funktion muss ausgeführt werden. Die Einstellung der Priorität reicht nicht aus. Beim Rechnen der Objekte wird diese Reihenfolge noch nicht erstellt, erst durch Drücken der Schaltfläche im Control Center.

Untere Werkzeugleiste

Folgende Funktionen stehen durch Schaltflächen in der unteren Werkzeugleiste zur Verfügung:

Wert des ausgewählten Felds in der Grafik abgreifen F9
Wechselt in die Grafik zur Übernahme eines Werts.

Nach Selektion des letzten benötigten Punkts wechselt das Programm automatisch aus der Grafik ins Dialogfeld zurück. Abbrechen mit Esc ist nicht notwendig. Die Funktion erkennt, wie viele Punkte erforderlich sind.

Berechnungsliste anzeigen
Erstellt die Datei AXEL[Aktuelle Achsnummer].lst die Achsliste an.
Anmerkung:
Um nicht zu viele Dateien zu erzeugen, sollte diese Funktion nur gewählt werden, wenn genau die Achsen berechnet werden, für die solche Einzellisten nötig sind.
Abstand zwischen zwei Punkten abgreifen
Greift den Abstand zwischen zwei Punkten in der Grafik ab.
Anmerkung:
Mit gedrückter Umschalt-Taste werden vorhandene Punkte gefangen.
Zwangspunktdiagnose
Ermöglicht die Feststellung der vorliegenden Zwänge für die markierte Achse:
Anmerkung:
Weiterführende Informationen und Vorgehensweisen finden Sie unter Zwangspunkte.
In Grafik zoomen
Zeigt die aktuell markierte Achse möglichst groß auf dem Bildschirm an.
Hilfe anzeigen F1
Blendet die kontextsensitive Hilfe ein.
Nur Elementachsen und Folgeberechnungen: Automatisches Rechnen bei Änderungen aktivieren/deaktivieren
Steuert den Berechnungszeitpunkt.
Ausgewählte Achse oder Gruppe rechnen und anzeigen
Berechnet die im Baum bzw. in der Liste selektierten Einträge (blau hinterlegt).
Änderungen rechnen und speichern Strg+S
Berechnet die vorgenommenen Änderungen und speichert das Projekt im Projektordner.
AKGAxDB_SAVE_jjjjmmtt_hhmmss.AXS mit

jjjjmmtt: aktuelles Datum (z. B. 20181006 = 06.10.2018)

hhmmss: aktuelle Uhrzeit (z. B. 132145 = 13:21:45)

Eine identische Sicherungsdatei wird durch die neue Datei ersetzt, um unnötige identische Kopien zu verhindern.
Anmerkung:
Zur Begrenzung der Datenmengen wird täglich ein "Compress-Lauf" durchgeführt. Dabei wird von älteren Daten jeweils nur eine Tagessicherung beibehalten.
Beim Speichern wird im DABA-Ordner eine Sicherungskopie der Achsdaten angelegt. Der Dateiname der Sicherungen enthält Datum und Uhrzeit:
