Zwangspunktmanager

Mit dem Zwangspunktmanager verwalten und exportieren Sie bestehende Zwangspunkte zur ausgewählten Achse. Außerdem können Sie neue Zwangspunkte definieren und importieren.

Werkzeugleiste

Stellt folgende Bearbeitungsfunktionen bereit. Die Funktionen sind über die Werkzeugleiste, Tastenkürzel und Kontextmenüs erreichbar.

VORSICHT:
Bei einigen Funktionen ist zu beachten, dass der Fokus darüber entscheidet, ob die Funktionalität auf die selektierten Gruppen oder auf die selektierten Punkte ausgeführt wird! Diese Funktionen werden im Folgenden mit einem (*) versehen.
Ändern
Ermöglicht das Ändern der meisten Attribute von Gruppen und Punkten, je nach ihrer Ausprägung.
VORSICHT:
Dazu muss die entsprechende Zeile selektiert sein.
Aktualisieren F5
Baut die Listen neu auf.
Anmerkung:
Veränderungen im Höhenplan werden nicht automatisch angezeigt. Mit Aktualisieren oder F5 werden die Veränderungen sichtbar.
Zeichne Selektion temporär an/aus Strg+D
Aktiviert/deaktiviert die temporäre Darstellung der selektierten Punkte, sobald Zwangspunkte im Zwangspunktmanager markiert werden (egal ob über die gesamte Gruppe oder einzeln).
Anmerkung:
Die Darstellung der Beschriftung wird über die Fachbedeutung BE01 gesteuert.
  • Punkte

    Beschriftet die selektierten Punkte temporär mit den Punktnamen. Die Bezeichnungen werden losgelöst von den “normalen Punktnamen” dargestellt.

  • Linienverbindungen

    Zwangspunkte, die aus einer Linienerfassung erzeugt wurden, haben im Zwangspunktmanager in der Spalten Linie eine gemeinsame Liniennummer. Diese Punkte werden in der Grafik temporär zu einer Linie verbunden. Als Farbe wird die 1. Temporärfarbe verwendet (Registerkarte Datei > Optionen > > Lageplan > Allgemein. Dabei wird bezogen auf die zugehörige Achse in Stationierungsreihenfolge verbunden.

    Anmerkung:
    Sind Punkte nicht selektiert, werden sie bei der Linienverbindung ausgelassen.

    Für die Übersicht auch beim Zoomen wird an jedem Liniensegment die Liniennummer in Segmentmitte temporär angeschrieben werden.

    Beispiele

    In einer Zwangspunktgruppe befinden sich sechs Bäume. Die gesamte Zwangspunktgruppe ist in der Gruppenauswahl selektiert.

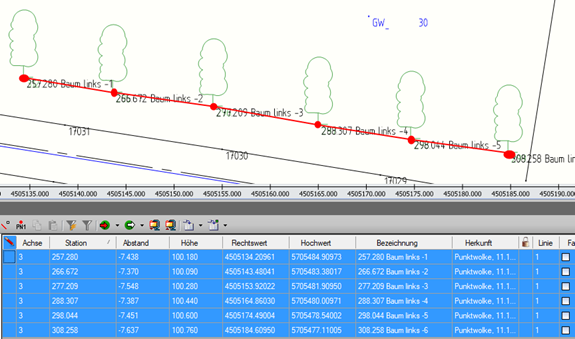

    • Alle Zwangspunkte haben dieselbe Liniennummer

      Zwischen den Zwangspunkten werden die temporären Linienverbindungen angezeigt von Zwangspunkt zu Zwangspunkt

      Abbildung 1. Durchgehende temporäre Linienverbindungen

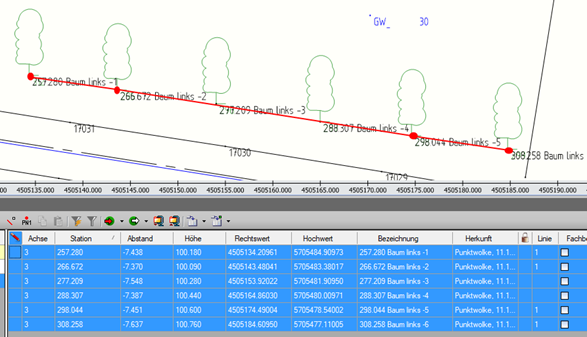

    • Definitionslücke in der Spalte Linie

      Die restlichen Zwangspunkte haben die gleiche Liniennummer.

      Zwangspunkte, die keine Liniennummer haben, sind nicht Teil der temporären Liniendarstellung.

      Abbildung 2. Definitionslücke in der Spalte Linie
    • Verschiedene Liniennummern in Reihenfolge

      Immer ein in der Reihenfolge der Stationierung liegendes Paar Zwangspunkte haben die gleiche Liniennummer. Hier: 1-1 2-2 3-3. Temporär werden nur die zusammengehörenden Liniennummern angezeigt. Dazwischen bleiben Lücken. Drei separate Linien sind vorhanden innerhalb einer Zwangspunktgruppe (z. B. Zwangspunkte an Grundstückszufahrten).

      Abbildung 3. Verschiedene Liniennummern in Reihenfolge
    • Verschiedene Liniennummern nicht in Reihenfolge

      Reihenfolge der Liniennummernverteilung hier: 1-2-3 1-2-3. Bei Zwangspunkten mit gleicher Liniennummer werden die Linienverbindungen temporär dargestellt.

      Abbildung 4. Verschiedene Liniennummern in Reihenfolge

    In einer Zwangspunktgruppe befinden sich sechs Bäume. Nicht die gesamte Zwangspunktgruppe ist in der Gruppenauswahl selektiert.

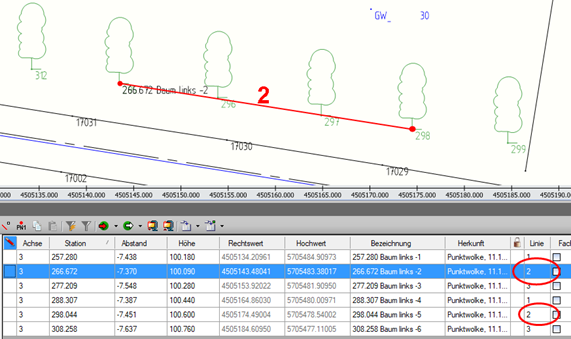

    • Ein Zwangspunkt wird in der Zwangspunktgruppe selektiert

      Wenn ein einzelner Zwangspunkt innerhalb der Zwangspunktgruppe markiert wird, der auch eine Liniennummer hat, wird die gesamte zugehörige Linie angezeigt. Auch hier wird die Liniennummer in der Mitte der einzelnen Liniensegmente angezeigt.

      Abbildung 5. Nur ein Zwangspunkt selektiert

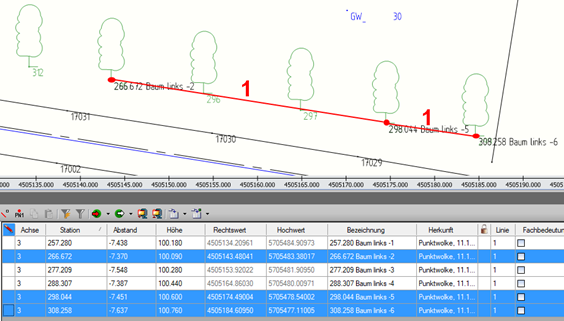

    • Mehrere Zwangspunkte werden in der Zwangspunktgruppe selektiert – mit Lücken

      In einer Zwangspunktgruppe, in der alle Zwangspunkte dieselbe Liniennummer haben, werden mehrere Zwangspunkte selektiert. Nur die Linienverbindung zwischen den ausgewählten Zwangspunkten wird angezeigt. Nicht selektierte Zwangspunkte der Gruppe werden nicht in die Darstellung eingebunden. Jedes Liniensegment erhält den Anschrieb der Liniennummer in Segmentmitte.

      Abbildung 6. Mehrere Zwangspunkte selektiert mit Lücken

In einer Zwangspunktgruppe hat nur ein Zwangspunkt eine Liniennummer und dieser Zwangspunkt wird selektiert. Ein Linienzug kann nicht angezeigt werden.

Abbildung 7. Nur ein Punkt mit Linienverbindung vorhanden
Speichern Strg+S
Speichert die vorgenommenen Änderungen in Dateien VX86_[Aktuelle Achsnummer].VCP.
Letzten gespeicherten Zustand wiederherstellen Strg+Z
Setzt den Zwangspunktmanager auf den letzten gespeicherten Zustand zurück.
VORSICHT:
Alle zuletzt vorgenommenen Änderungen gehen dabei verloren.
Gruppenauswahl einblenden/ausblenden Strg+G
Zeigt/verbirgt die Spalten der Gruppenauswahl.
Neue Gruppe Strg+N
Fügt eine leere Zwangspunktgruppe für eine zu wählende Achse ein.
Von selektierten Gruppen Referenzen erstellen Umschalt+Strg+R
(*) Fügt eine neue Zwangspunktgruppe mit den Punkten der aktuellen Gruppe für eine zu wählende Achse ein (z. B. für parallele Achsen).
Anmerkung:
Die Zielgruppe darf nicht mit der Ursprungsgruppe übereinstimmen!
Neuer Punkt Strg+P
Fügt einen Zwangspunkt in die gewählte Gruppe ein. Als Position wird Station 0 auf der Achse vorgegeben.
Von selektierten Punkten Referenzen erstellen Strg+R
(*) Fügt die aktuellen Zwangspunkte in eine bestehende Zwangspunktgruppe ein.
Anmerkung:
Die Zielgruppe darf nicht mit der Ursprungsgruppe übereinstimmen!
Gruppe/Punkte löschen Entf
(*) Entfernt die gewählten Gruppen bzw. selektierten Punkte nach einer Sicherheitsabfrage.
Selektierte Punkte kopieren Strg+C
Erstellt neue Punkte mit den Attributen der Ursprungspunkte und speichert diese in einer neuen Gruppe.
Selektierte Punkte verschieben Strg+X
Löscht die ausgewählten Punkte und erzeugt sie auf einer zu wählenden Achse.
Punkte zu Linie zusammenfassen Strg+I
(*) Bindet die gewählten Punkte in eine zu wählende Linie ein und fügt das Attribut Linie ein.
Linienzugehörigkeit löschen Umschalt+Strg+I
(*) Entfernt die Einbindung der gewählten Punkte in eine Linie nach erfolgter Sicherheitsabfrage und löscht das Attribut Linie.
Selektierte Punkte an Achse binden Strg+B
(*) Weist die gewählten Punkte einer zu wählenden Achse zu. Damit können nur Station und Abstand gewählt werden, für einige Typen (z. B. Referenz oder Sperrung) nicht möglich.
Selektierte Punkte von Achse lösen Umschalt+Strg+B
(*) Löscht die Zuweisung zur Achse. Damit sind neben Station und Abstand auch Rechtswert, Hochwert und Höhe einstellbar.
Bezeichnungsschema auf Selektion anwenden Umschalt+Strg+N
Öffnet ein Dialogfeld zur Definition des Namensschemas, das auf die ausgewählten Punkte angewendet wird.
Kopieren Umschalt+Strg+C
Übernimmt die aktuelle Selektion in den Zwischenspeicher.
Einfügen Umschalt+Strg+V
Setzt den Inhalt des Zwischenspeichers an der aktuellen Stelle ein.
Filter aktivieren/deaktivieren Strg+F
Schaltet den Filter mit den vorgenommenen Einstellungen aus Filter einstellen ein bzw. aus.
Filter einstellen F3
Definiert die Filtereinstellungen.
Anmerkung:
Wenn der Filter aktiv ist und sich im Filter berücksichtigte Attribute ändern, wird die Darstellung erst nach dem Aktualisieren wieder den vorgegebenen Filtereinstellungen entsprechen.
Import
Übernimmt folgende Formate:
  • Datenart *.D34 (Höhenzwangspunkte)
  • Datenart *.S34 (Erweiterung zu *.D34 mit z. B. Text)
  • Datenart *.D26 (Verschiebung der Gradiente)
  • Nur Lageplan: Schnitt mit Längsschnitt erfasst die Schnittpunkte aller geschnittenen selektierten Linien entlang der Achse im Lageplan als Zwangspunkte. Die Funktion dient zur Anzeige kreuzender Leitungen.

    Entlang der Achse wird von allen geschnittenen selektierten Linien der Schnittpunkt als Zwangspunkt erfasst.

    Die Schnittpunkte werden mit Station, Abstand und Höhe gespeichert. Die Höhen werden aus der Linie übernommen.

    Die Fachbedeutungen der geschnittenen Linien und deren Layer-Name werden als Bezeichnung übernommen.

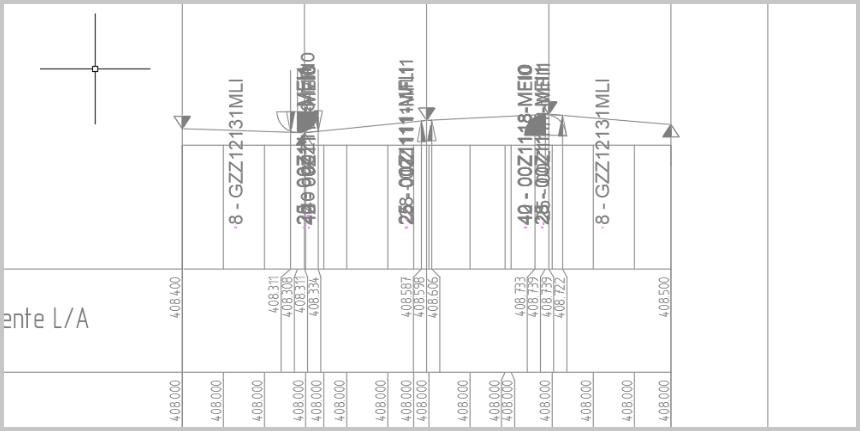

    Abbildung 8. Ergebnis im Höhenplan
  • Nur Lageplan: Schnitt mit Querschnitt erfasst die Schnittpunkte aller geschnittenen selektierten Linien entlang der Querprofile im Lageplan als Zwangspunkte. Die Funktion dient zur Anzeige kreuzender Leitungen.

    Die Schnittpunkte werden mit Station, Abstand und Höhe gespeichert. Die Stationen und die Breite für die Querprofile werden aus der Stationstabelle für die Berechnung der Geländeprofile (*.A58) übernommen. Die Höhen werden aus der Linie übernommen.

    Die Fachbedeutungen der geschnittenen Linien und deren Layer-Name werden als Bezeichnung übernommen.

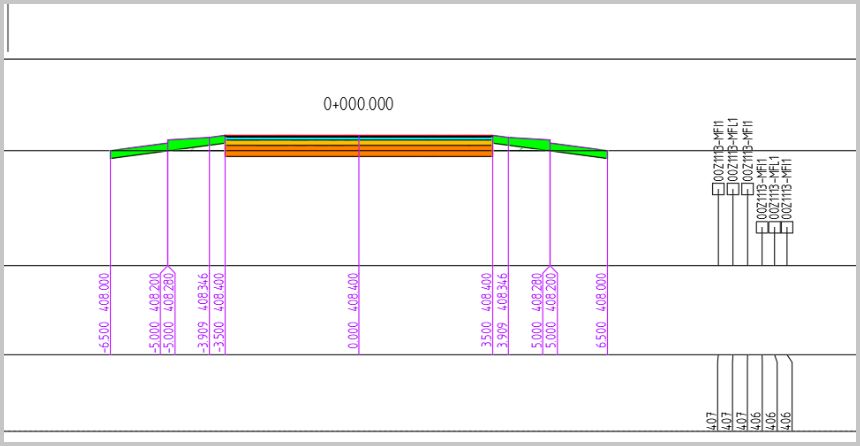

    Abbildung 9. Ergebnis im Querschnittplan
  • Nur Lageplan: Multiselektion übernimmt die aktuell selektierten Objekte (Punkte, Linien und Flächen).

    Vorgehen

    1. Linke Maustaste: Objekt auswählen
    2. Rechte Maustaste: Selektion bestätigen

      Esc zum Abbrechen des Vorgangs

      Anmerkung:
      Das Bestätigen der Selektion mit der Eingabetaste ist hier nicht möglich.
  • Nur Lageplan: Importassistent
    • Universalkonverter zur freien Datenkonvertierung einer Eingabedatei
    • Spaltenimport zum selektiven Import der gewünschten Spalten einer Liste/Tabelle
    • Import C01 ermöglicht die Übernahme von VESTRA-Daten aus folgenden Formaten:

      *.C01

      *.E01

      *.D01

    • ASCII PRHZ-Import (*.TXT) übernimmt Textdateien, die Rechtswerte, Hochwerte und Höhen sowie eventuell Punktnamen enthalten.

    Für jede Datei wird automatisch eine neue Gruppe angelegt.

Export
(*) Gibt die selektierten Gruppen oder Zwangspunkte in folgenden Formaten aus:
  • Als Datenart *.D34 (Höhenzwangspunkte)
  • Als Datenart *.S34 (Erweiterung zu *.D34 mit z. B. Text)
  • Als Datenart *.D26 (Verschiebung der Gradiente)
  • Als Datenart *.A58 (Stationstabelle)

    Die Punktabstände für die seitlichen Punkte am rechten und linken Rand verwenden jeweils den Wert 0,000 m.

  • Lageplan (Koordinaten der Zwangspunkte mit Namen)
    • Punkte anzeigen…speichert die Zwangspunkte neu in den Modellbereich ein. Dabei wird ein eventuell vorhandener Punktname im Zwangspunktmanager verwendet.

      Ist der Punktname im Modellbereich schon vorhanden, wird der Punkt auf dem Layer für Punkte mit doppelten Punktnamen gelegt.

    • Punkte und Texte anzeigen…speichert die Zwangspunkte gleich wie in Punkte anzeigen neu in den Modellbereich ein, aber zusätzlich mit Text.
    • Alle Objekte löschen…entfernt nur die Objekte aus dieser Funktion (Punkte anzeigen und Punkte und Texte anzeigen). Objekte, die aus dem Modellbereich selbst kommen, bleiben davon unberührt.
  • Als einfache Excel-Liste
  • Als spezielle Listen (die vom Excel-Exportassistenten angeboten werden)
  • Im Spaltenexport als ASCII-Liste, wobei die Spalten je nach Bedarf angepasst werden können
  • Als POLY-Datei für Abstand oder Höhe
Anmerkung:
Punkte des Typs Referenz können für die Nutzung im Querschnitt in eine *.PLY-Datei exportiert werden.
Sicherheitskopie laden
Angelegte Sicherheitskopie (alle *.VCP-Dateien des Projekts zu einem Zeitpunkt) kann wieder in den aktuellen Speicher geladen werden.
Anmerkung:
Alle vorhandenen *.VCP-Dateien werden überschrieben. Dabei gilt: Alle aktuellen Zwangspunktdaten von Achsen werden durch die in der Sicherheitskopie vorhandenen überschrieben, neuere Zwangspunktdaten von Achsen, die nicht in den Sicherheitskopien vorhanden sind, bleiben erhalten.
Sicherheitskopie anlegen
Sichert alle gespeicherten aktuellen *.VCP-Dateien (ohne die noch nicht gespeicherten Änderungen) in einer *.zip-Datei.
Gruppen-Spalteneinstellungen
Legt die Anzeige der Gruppenattribute fest.
Punkte-Spalteneinstellungen
Legt die Anzeige der Einzelpunktattribute fest.

Tabelle

Zeigt die verschiedenen Zwangspunkte an.

Mit einem Klick auf den Spaltenkopf kann die Tabelle nach dieser Spalte sortiert werden.

Zwangspunktgruppen

Auf der linken Seite werden bei Bedarf die Zwangspunktgruppen angezeigt.
  • Zustand…zeigt an, ob nicht gespeicherte Änderungen vorhanden sind.
  • Achse…Bezugsachse
  • Gruppe…Name Zwangspunktgruppe
  • Sperrstatus…Schutz gegen Änderungen; Der Gruppenname kann geändert werden.
  • Datei…Linienzugehörigkeit
  • Referenz…Bezug zu einer anderen Zwangspunktgruppe

Zwangspunkte

Auf der rechten Seite werden die einzelnen Zwangspunkte angezeigt.

  • Zustand…zeigt an, ob nicht gespeicherte Änderungen vorhanden sind.
  • Achse…Bezugsachse
  • Station…Lage des Lotfußpunkts auf der Bezugsachse
  • Fehlstation…Lage des Lotfußpunkts auf der Bezugsachse
  • Abstand…Abstand zur Bezugsachse
  • Höhe…geodätische Höhe
  • Rechtswert…Ostkoordinate
  • Hochwert…Nordkoordinate
  • Bezeichnung…Name
  • Herkunft…Datenquelle und Zeitpunkt der Berechnung
  • Sperrstatus…Schutz gegen Änderungen
  • Linie…Linienzugehörigkeit
  • Fachbedeutung…Darstellung und Layer zum Speichern
  • Referenz…Bezug zu einer anderen Zwangspunktgruppe
  • Layer…Speicherplatz

Kontextmenü

Stellt abhängig vom aktuellen Bereich (Gruppe oder Punkt) Befehle zur Bearbeitung der Zwangspunkte bereit.

Neue Gruppe Strg+N fügt eine leere Zwangspunktgruppe für eine zu wählende Achse ein.

Neuer Punkt Strg+P fügt einen Zwangspunkt in die gewählte Gruppe ein. Als Position wird die Station 0 auf der Achse vorgegeben.

Gruppenreferenz erzeugen Umschalt+Strg+R fügt eine neue Zwangspunktgruppe mit den Punkten der aktuellen Gruppe für eine zu wählende Achse ein (z. B. für parallele Achsen).

Referenzpunkte erzeugen Strg+R fügt die aktuellen Zwangspunkte in eine bestehende Zwangspunktgruppe ein.

Gruppe löschen Entf entfernt die gewählten Gruppen nach Sicherheitsabfrage.

Punkte löschen Entf entfernt die gewählten Punkte nach Sicherheitsabfrage.

Punkte verschieben Strg+X löscht die ausgewählten Punkte und erzeugt sie auf einer auszuwählenden Achse.

Punkte kopieren Strg+C erzeugt die ausgewählten Punkte zusätzlich auf einer auszuwählenden Achse.

Zu Linie zusammenfassen Strg+L bindet die gewählten Punkte in eine zu wählende Linie ein und fügt das Attribut Linie ein.

Linienzugehörigkeit löschen Umschalt+Strg+L entfernt die Einbindung der gewählten Punkte in eine Linie nach Sicherheitsabfrage und löscht das Attribut Linie.

An Achse binden Strg+B weist die gewählten Punkte einer zu wählenden Achse zu. Damit können nur Station und Abstand gewählt werden. Für einige Typen (z. B. Referenz oder Sperrung) nicht möglich.

Von Achse lösen Umschalt+Strg+B löscht die Zuweisung zur Achse. Damit sind neben Station und Abstand auch Rechtswert, Hochwert und Höhe einstellbar.

Daten kopieren Umschalt+Strg+C übernimmt folgende Werte in den Zwischenspeicher:

  • Station
  • Abstand
  • Rechtswert
  • Hochwert
  • Höhe
  • Bezeichnung
  • Sperrung
  • Linie
  • Fachbedeutung

Daten einfügen Umschalt+Strg+V fügt auswählbare Werte an der aktuellen Stelle ein.

Bezeichnungsschema Umschalt+Strg+N definiert ein Punktnamenschema aus Präfix, Hauptteil, Suffix und laufender Nummer.

Abstand/Höhe tauschen wechselt die Werte von Abstand und Höhe gegeneinander aus.

Höhe verschieben ermöglicht die Veränderung des Höhenwerts der aktuellen Punkte.

Springe zu Originalgruppe Umschalt+Strg+J zeigt die Ursprungspunkte an (nur bei Referenzpunkten).

Filter

Erlaubt die Definition von Kriterien zur Reduktion der angezeigten Zwangspunktgruppen oder Zwangspunkte.

Filter können mit der Schaltfläche Filter speichern unten rechts in einer Konfigurationsdatei (*.VCPF) gespeichert werden und stehen damit in weiteren Sitzungen zur Verfügung.

Die Definition von Filtern entspricht der Definition von Filtern bei den Objekteigenschaften (Attributfilter).
