Zwangspunkte aus dem Bestand erzeugen

Mit Zwangspunkte aus dem Bestand erzeugen definieren Sie bereits zu berücksichtigende bereits bestehende Punkte aus den Vermessungsdaten (z. B. Bäume, Schachtdeckel oder Grundstückszufahrten). Sie werden im Zwangspunktmanager als von der Achse gelöst erfasst, da sie im Bestand fixiert sind.

Multiselektion

Auf der Registerkarte Straße > Bahn > Zwangspunkte > Zwangspunktmanager > Obere Werkzeugleiste > Import > Multiselektion wird der Selektionsmodus gestartet. In der Grafik können Punkte und Linien selektiert werden.

Linienpunkte erhalten im Zwangspunktmanager eine Liniennummer. Sie können im Längsschnitt als Linie dargestellt werden.

Punktnamen werden in den Zwangspunktmanager als Bezeichnung übernommen.

Anmerkung:

Bezeichnungen und Liniennummern können nachträglich im Zwangspunktmanager über das Kontextmenü geändert werden.

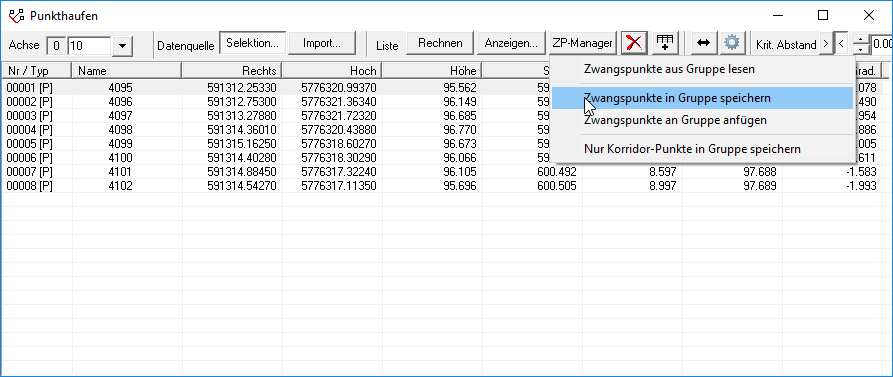

Zwangspunktdiagnose Punkthaufen

In der Funktion Straße > Bahn > Zwangspunkte > Punkthaufen können Punkte unter Verwendung des Objektfangs selektiert werden, z. B. Schnittpunkte, Mittelpunkte oder Lotfußpunkte. Diese können in eine Zwangspunktgruppe gespeichert werden.

Abbildung 1. Zwangspunkte als Gruppe speichern
