Schrägschnitte

Mit Schrägschnitte berechnen Sie schräge Schnitte zweier Achsen für Widerlager und Stützenenden.

Die Berechnungsergebnisse werden in der Datei [Aktueller Projektordner]\Schraegschnitte.Lst gespeichert.

Anmerkung:

Diese Folgeberechnung steht nur im Achsmanager > Obere Werkzeugleiste > Folgeberechnungen > Schrägschnitte zur Verfügung.

Die Maße werden alle auf die Hauptachse bezogen.

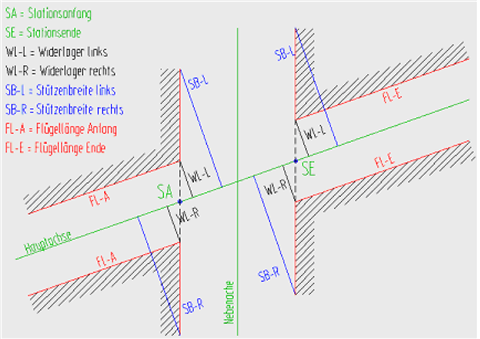

Abbildung 1. Skizze der Schrägschnitte

Einmal abgespeicherte Definitionen können mit der Schaltfläche Änderungen rechnen neu bestimmt werden. Damit kann die Geometrie den Änderungen der Definitionsgrundlage angepasst werden (z. B. bei Änderung der zugrunde liegenden Achsen).

Mit der Schaltfläche Speichern wird die neue Berechnung gesichert.

Hauptachse

Nummer legt die erste Achse für den Schrägschnitt fest.

Station von legt die Anfangsstation der Berechnung fest.

Station bis legt die Endstation der Berechnung fest.

Intervall legt den Abstand zwischen den berechneten Stützpunkten fest.

Anzahl legt die Anzahl der einzurechnenden Stützpunkte fest.

Nebenachse

Nummer legt die zweite Achse für den Schrägschnitt fest.

Näherungsstation legt die ungefähre Lage des Schnittpunkts fest. Bei bestimmten Achskonstellationen ist die eindeutige Berechnung nicht möglich. Durch die Angabe einer Näherungsstation wird die Berechnung unterstützt. Somit wird ein korrektes Ergebnis angezeigt.

Widerlagerbreite

Legt den Abstand des Widerlagers fest, senkrecht zur Hauptachse gemessen.

links legt die Breite bezogen auf die Achsrichtung (aufsteigende Stationierung) auf der linken Seite fest.

rechts legt die Breite bezogen auf die Achsrichtung (aufsteigende Stationierung) auf der rechten Seite fest.

Stützenbreite

Legt die Länge der Flanken auf der Nebenachse fest, senkrecht zur Hauptachse gemessen.

links legt die Länge bezogen auf die Achsrichtung (aufsteigende Stationierung) auf der linken Seite fest.

rechts legt die Länge bezogen auf die Achsrichtung (aufsteigende Stationierung) auf der rechten Seite fest.

Flügellänge

Legt die Länge der Flanken auf der Hauptachse fest.

Anfang legt die Länge parallel zur Achsrichtung (aufsteigende Stationierung) an der Station von fest.

Ende legt die Länge parallel zur Achsrichtung (aufsteigende Stationierung) an der Station bis fest.
