Achsschnitte

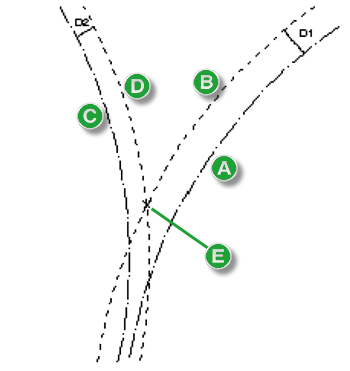

Mit Achsschnitte berechnen Sie den Schnittpunkt der Parallelen zweier Achsen.

Da zu jeder Achse ein Abstand eingegeben werden kann, ist damit auch der Schnitt zweier Achsparallelen zu bestimmen.

Durch Angabe von Näherungsstationen kann bei Existenz mehrerer Schnittpunkte derjenige gezielt zur Speicherung gewählt werden, der am nächsten zu den Näherungsstationen liegt.

Da zu jeder Achse ein Abstand eingegeben werden kann, ist damit auch der Schnitt zweier Achsparallelen zu bestimmen, z. B. für die Koordinaten der Spitze einer Trenninsel.

Die Achsschnitte können direkt im Zwangspunktmanager gespeichert werden. Dort entsteht unter dem Namen der Folgeberechnung eine neue Gruppe.

Höhenbestimmung

Erfolgt für die Berechnung mit seitlichen Abständen aus den zugehörenden Deckenbüchern.

Anmerkung:

Nur Zwangspunkten kann eine Höhe zugewiesen werden.

Auch bei einer Berechnung ohne Abstand wird die Deckenbuchhöhe (entspricht der Gradientenhöhe) übernommen.

Besitzt der Schnittpunkt auf den verschiedenen Achsen unterschiedliche Höhen, entstehen zwei Punkte, die sich in der Bezeichnung unterscheiden.

Namensschema

Pro Schnitt wird auf jeden Fall ein Zwangspunkt erzeugt. Er bezieht sich auf die Hauptachse. Kann zur Hauptachse keine Höhe ermittelt werden, wird bei diesem Zwangspunkt die Höhe 0,0 gesetzt (Benennung Hauptachse-Nebenachse).

Der Punktnamen lautet:

AS[Leerzeichen][Nummer der Hauptachse]-[Nummer der Nebenachse][Leerzeichen][Station auf der Hauptachse]

Der zweite Zwangspunkt pro Schnitt wird nur erzeugt, wenn die Nebenachse am Schnittpunkt eine Höhe hat (Benennung Nebenachse-Hauptachse).

Anmerkung:

Der zweite Schnittpunkt entsteht nur, wenn er eine Höhe aufweist und die Option Alle möglichen Schnittpunkte speichern aktiviert ist.

Beispiel

Für den Schnitt der Hauptachse 20 mit der Nebenachse 402 werden folgende Punkte erzeugt:

AS 20-402 123.456…Schnittpunkt mit evtl. vorhandener Gradientenhöhe auf Achse 20 an Station 123,456 der Achse 20.
AS 402-20 654.321…Schnittpunkt mit anderer Gradientenhöhe auf Achse 402 an Station 654,321 der Achse 402.

Hauptachse

Achse legt die erste Achse für den Achsschnitt fest.

Näherungsstation legt die ungefähre Lage des Achsschnitts auf der Hauptachse fest. Bei mehreren Schnitten kann damit der gewünschte Achsschnitt festgelegt werden.

Abstand legt den Abstand des Punkts auf der Achse vom Schnittpunkt fest.

Nebenachse

Achse legt die zweite Achse für den Achsschnitt fest.

Näherungsstation legt die ungefähre Lage des Achsschnitts auf der Nebenachse fest. Bei mehreren Schnitten kann damit der gewünschte Achsschnitt festgelegt werden.

Abstand legt den Abstand des Punkts auf der Achse vom Schnittpunkt fest.

Alle möglichen Schnittpunkte speichern

Alle rechnerisch möglichen Schnitte werden berechnet.

Zwangspunkte

Schnittpunkte als Zwangspunkte speichern erzeugt eine Zwangspunktgruppe mit den entstehenden Schnittpunkten.

Pro Schnitt wird auf jeden Fall ein Zwangspunkt erzeugt. Er bezieht sich auf die Hauptachse.

Die geodätische Punkthöhe wird aus dem Deckenbuch übernommen. Dort ist die Höhe der Gradiente bei Abstand 0,0 enthalten. Kann zur Hauptachse keine Höhe ermittelt werden, wird bei diesem Zwangspunkt die Höhe 0,0 gesetzt (Benennung Hauptachse-Nebenachse).

Der zweite Zwangspunkt pro Schnitt wird nur erzeugt, wenn die Nebenachse am Schnittpunkt eine Höhe hat (Benennung Nebenachse-Hauptachse).

Beim Überspeichern eines bestehenden Datensatzes nach einer Änderung (z. B. Änderung von Abstand oder Achsnummer) wird die Zwangspunktgruppe nicht komplett gelöscht. Nur der Inhalt der bestehenden Gruppe wird komplett gelöscht und neu erzeugt. Die Gruppe bleibt bestehen.

Sollen verschiedene Schnitte als Zwangspunkte gespeichert werden, muss ein neuer Folgeberechnungsdatensatz pro Zwangspunkt erzeugt werden.

Anmerkung:

Weiterführende Informationen und Vorgehensweisen finden Sie unter Zwangspunkte.
