Korrespondierende Querprofile

Mit Korrespondierende Querprofile berechnen Sie in einem vorzugebenden Stationsbereich und Intervall Kleinpunkte in Abhängigkeit von zwei Achsen.

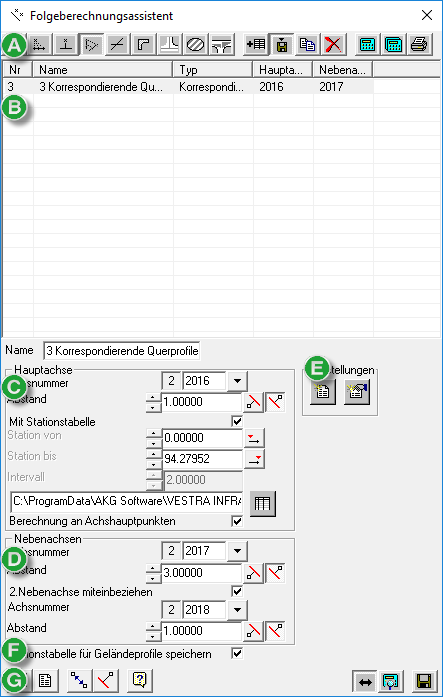

Abbildung 1. Dialogfeld Folgeberechnungsassistent: Korrespondierende Querprofile
  1. Obere Werkzeugleiste
  2. Nur Folgeberechnungen vom Typ Korrespondierende Querprofile werden aufgelistet.
  3. Eingaben zur 1. Achse
  4. Eingaben zur 2. Achse
  5. Einstellungen zu Liste und Berechnung
  6. *.A66-Datei erstellen
  7. Untere Werkzeugleiste
Abbildung 2. Skizze zu Korrespondierende Querprofile
  1. Hauptachse
  2. Nebenachse

Abstände

Legen die Lage der Punkte zwischen den Achsen fest.

  • Ohne Abstände

    Ohne die Eingabe von Abständen werden die Punkte mittig zwischen den beiden Achsen berechnet. Begonnen wird an der Station der zuerst eingegebenen Achse. Der senkrechte Abstand der gerechneten Punkte ist zu beiden Achsen gleich. In der Liste wird die berechnete Station des Lotfußpunkts auf der zweiten Achse ausgegeben.

    Anmerkung:
    Sollen die Punkte auf einer der Achsen erzeugt werden, muss für diese Achse ein Abstand von 0,0001 eingegeben werden. Intern wird der Abstand dann gleich Null berechnet.

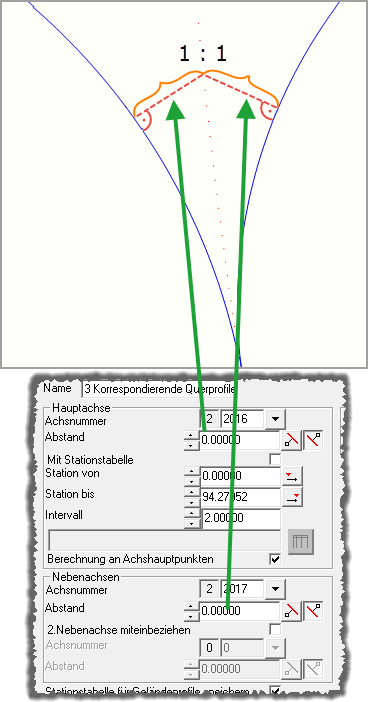

    Abbildung 3. Ohne Abstand
  • Ein Abstand

    Bei Eingabe eines Abstands wird von einer Parallele in diesem Abstand das Lot auf die andere Achse gefällt. Die Ergebnisse der Berechnung werden in die Datei KorrespQuerprofil.LST geschrieben.

    Abbildung 4. Ein Abstand
  • Zwei Abstände

    Bei Eingabe von zwei Abständen gilt die erste Achse als Bezugsachse. Die senkrechten Abstände werden für beide Achsen im Verhältnis zueinander bestimmt.

    Abbildung 5. Zwei Abstände

Hauptachse

Achsnummer legt die Bezugsachse fest.

Mit Stationstabelle steuert die Lage der Kleinpunkte durch eine Stationstabelle. Die Stationstabelle kann z. B. aus der Geländeprofilberechnung übernommen werden.

Station von legt die Anfangsstation der Berechnung fest.

Station bis legt die Endstation der Berechnung fest.

Intervall legt den Abstand zwischen den Punkten fest.

Berechnung an Achshauptpunkten erzeugt zusätzliche Kleinpunkte an Stationen, an denen ein neues Achselement beginnt.

Nebenachsen

Achsnummer legt die 1. Nebenachse (2. Bezugsachse für die Berechnung) fest.

Abstand legt den Abstand von dieser Achse (bei einem Abstand) oder das Verhältnis zwischen dieser und der Hauptachse (bei zwei Abständen) fest.

2. Nebenachse miteinbeziehen ermöglicht die zusätzliche Berechnung einer zweiten Kleinpunktreihe (zwischen Bezugsachse und 2. Nebenachse).

Achsnummer legt die 2. Nebenachse (2. Bezugsachse für die zusätzliche Berechnung) fest.

Abstand legt den Abstand von dieser Achse (bei einem Abstand) oder das Verhältnis zwischen dieser und der Hauptachse (bei zwei Abständen) fest.

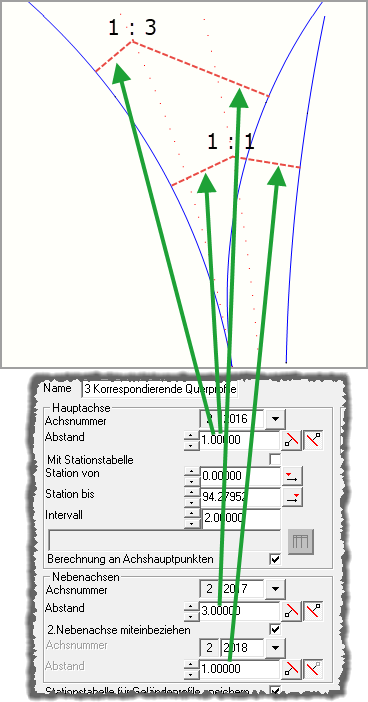

Abbildung 6. 2 Nebenachsen

Stationstabelle für Geländeprofile speichern

Ist diese Option gewählt, entstehen zwei Stationstabellen:

  • [Aktueller Projektordner]/VX86_[Achsnummer Hauptachse].A58 für die Hauptachse
  • [Aktueller Projektordner]/VX86_[Achsnummer Nebenachse]_K[Lage der Nebenachse]_[Achsnummer Hauptachse].A58 für die Nebenachse

    Lage der Nebenachse: L steht für die linke Seite, R für die rechte Seite.

Anmerkung:
Sind zwei Nebenachsen aktiviert, wird die Stationstabelle für die 2. Nebenachse erzeugt. Die Stationstabelle für die erste Nebenachse kann erzeugt werden, indem die 2. Nebenachse deaktiviert und mit der Schaltfläche Änderung rechnen neu berechnet wird. Danach wird die 2. Nebenachse wieder aktiviert und nochmals berechnet.

Die Dateien für die Nebenachsen VX86_[Achsnummer Nebenachse]_K[Lage der Nebenachse]_[Achsnummer Hauptachse].A58 können anschließend zum Erzeugen von Kleinpunkten auf den Nebenachsen oder zum Rechnen von Geländeprofilen auf den Nebenachsen benutzt werden.
