Achse zu Polygon

Mit Achse zu Polygon berechnen Sie ein Polygon parallel zu einer Achse.

Dabei werden einzelne Polygone erzeugt, die im Lageplan weiterbearbeitet werden können (z. B. für die farbige Darstellung von Flächen).

Anmerkung:

Dient der Berechnungsdatensatz Achse zu Polygon als Grundlage der Sperrflächenberechnung, muss die Fläche im Uhrzeigersinn definiert werden.

Grundsätzlich besteht die Möglichkeit, eine Achse oder ein Teil einer Achse in ein Polygon umzuwandeln und dies in die Datenbank zu speichern. Dabei bleiben Radien und Geraden als solche erhalten. Übergänge werden als Interpolation umgesetzt.

Mehrere solcher Definitionen können zu einer Definition zusammengefasst werden. Diese wird dann als EIN Polygon behandelt und gespeichert. An beliebiger Stelle können auch Punkte in diese Definition eingefügt werden. Die einzelnen Definitionen werden immer gerade miteinander verbunden. Das Polygon kann automatisch geschlossen werden und Fachbedeutungen für Linie und/oder Fläche zugeordnet bekommen. Dies führt zu einer einfachen Ausgestaltung von Knoten und weiteren komplexen Elementen, die durch Achse und/oder deren Parallelen begrenzt sind.

Durch die Angaben von relativen Konstruktionswerten (Stationen, Abstände) wird gewährleistet, dass bei Änderungen in einer der beteiligten Achsen lediglich die entsprechende Definition nachgerechnet werden muss, um die aktuelle Gestaltung zu erhalten.

Anmerkung:

Die resultierende Linie wird sofort als Vorschau in der Zeichnung angezeigt.

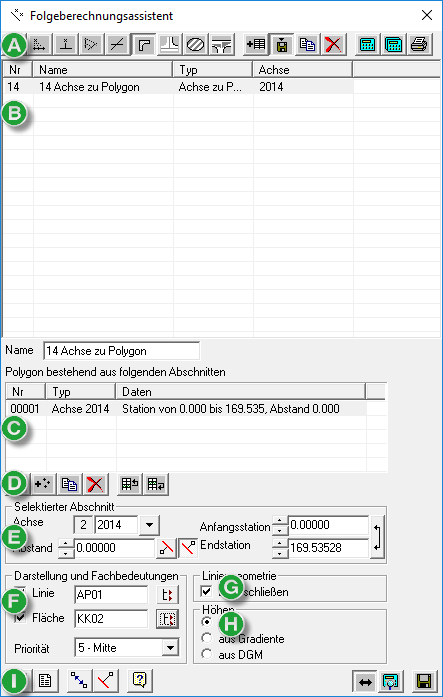

Polygon bestehend aus folgenden Abschnitten

Die Liste zeigt die bereits definierten Teile des neuen Polygons an.

Werkzeugleiste

Neuen Abschnitt aus Achse anfügen: Erzeugt eine Linie als Parallele zu einer zu wählenden Achse.
Neue Punkte anfügen: Ermöglicht die Definition einzelner Punkte als Elemente der Linie.
Kopieren: Dupliziert den aktuellen Listeneintrag.
Löschen: Entfernt den aktuellen Listeneintrag.
Eine Zeile nach oben: Verschiebt den aktuellen Listeneintrag. um eine Position in der Liste nach oben. Dadurch wird die Geometrie verändert.
Eine Zeile nach unten: Verschiebt den aktuellen Listeneintrag. um eine Position in der Liste nach unten. Dadurch wird die Geometrie verändert.

Selektierter Abschnitt

Zeigt die Eigenschaften des aktuellen Listeneintrags an. Diese können verändert werden.

Anfangsstation und Endstation tauschen dreht die Orientierung der aktuellen Achse.

Anmerkung:

So kann der Anschluss an das vorhergehende Teilstück geändert werden, wenn das Polygon nicht den Vorstellungen entspricht.

Darstellung und Fachbedeutung

Legt das Aussehen in der Zeichnung fest.

Linie legt die Layerbelegung und die fachliche Darstellung der Polygonumrandung fest.

Flächen legt die Layerbelegung und die fachliche Darstellung der Flächenfüllung für das Polygon fest.

Fachbedeutung aus Katalog wählen öffnet die Fachbedeutungsverwaltung zur Auswahl der gewünschten Fachbedeutung.

Anmerkung:

Das Polygon muss nicht geschlossen sein.

Liniengeometrie

Linie schließen verbindet Anfangs- und Endpunkt. Z. B. für einen Umring im DGM muss die Linie geschlossen werden.

Höhen

Legt die geodätischen höhen für die Polygon-Stützpunkte fest:

Keine legt keine Höhe für das Polygon fest.

aus Gradiente…Wenn eine Gradiente vorhanden ist, werden für die Punkte im Polygon die Höhen aus der Gradiente an den Punkt übergeben.

aus DGM…Für jeden Punkt im Polygon wird die Höhe aus dem DGM übernommen.

Beispiel

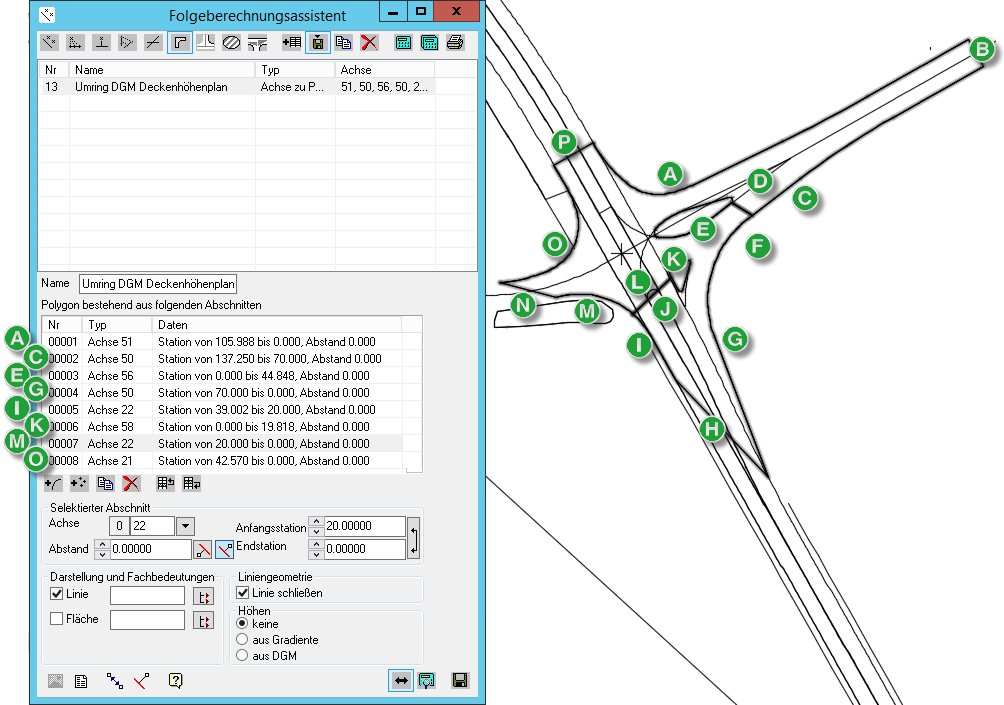

Polygon aus Achsen als Umring zur DGM-Berechnung für Deckenhöhenplan.

Die Achsen 50 und 22 werden unterbrochen, um die Inseln in den Umring einzubeziehen. So wird ein Umring für die gesamte Fahrbahnoberfläche erzeugt.
