Beispiel

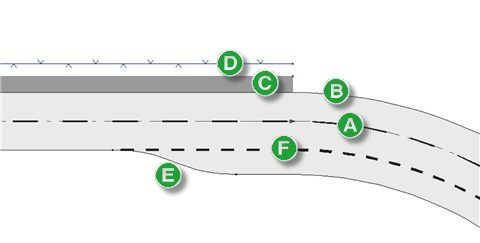

Das Beispiel zeigt verschiedene Möglichkeiten für den Einsatz von Achsparallelen an einer Achse auf.
- Parallele als Fahrbahnmarkierung – Abstand: 0.00 m
- Parallele als Farbrand – Fläche der linken Fahrbahn – Abstand: -3.50 m/Breite Farbrand: 3.50 m
- Parallele als Farbrand – Fläche Gehweg – Abstand: -5.50 m/Breite Farbrand: 2.00 m
- Parallele als Linienfachbedeutung – Zaunsymbolik – Abstand: 7.00 m
- Parallele als Verziehung – Aufweitung mit Farbrand – Abstand 1 : 3.50 m/Abstand 2 : 6.50 m
- Parallele als Fahrbahnmarkierung – Abstand: 3.50 m
Anmerkung:
Bei Parallelen, die über den kompletten Stationsbereich der Achse definiert sind, die Stationsfixierung
auf Anfang und Ende aktivieren. So werden die Achsparallelen bei einer Achsänderung automatisch
mitgeändert.
Bei komplexeren Farbflächen kann auch mit der Folgeberechnung Achse zu Polygon gearbeitet werden.
