Standardraumelemente
Mit Standardraumelemente erhalten Sie einheitliche Trassierungsbestandteile, wenn Beginn und Ende von Kurven im Lageplan mit dem Beginn von Kuppen und Wannen im Höhenplan zusammenfallen.
Dabei werden Geraden im Lageplan wie Kurven mit R = ∞ und konstante Längsneigungen im Höhenplan wie Ausrundungshalbmesser mit H = ∞ behandelt. Um ein Standardraumelement handelt es sich prinzipiell auch, wenn diese Anfangspunkte und Endpunkte im Lageplan und Höhenplan geringfügig (bis zu etwa 20 % der Länge des Lageplanelements) verschoben sind.
Für die Prüfung der Standardraumelemente ist eine Sichtschattenberechnung für die Achse notwendig. Je nach Ergebnis kann eine Anpassung der Achse oder Gradiente notwendig werden. Da diese Änderungen weitreichende Folgen (z. B. Dammlage oder Einschnitt im Querschnitt) haben können, sollte die Prüfung auf Standardraumelemente zum frühest möglichen Zeitpunkt stattfinden.
Standardraumelemente gemäß RAL sind:

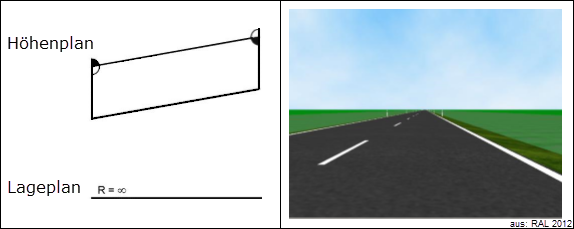

- Gerade - konstante Längsneigung

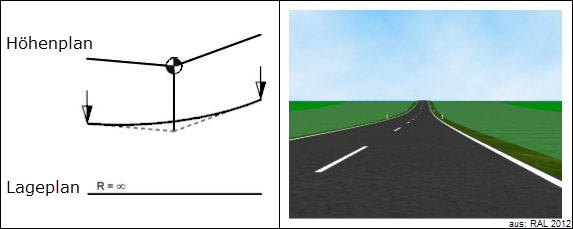

- Gerade - Wanne

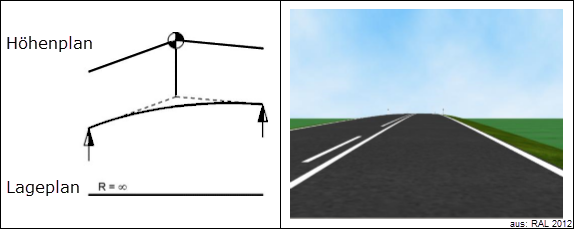

- Gerade - Kuppe

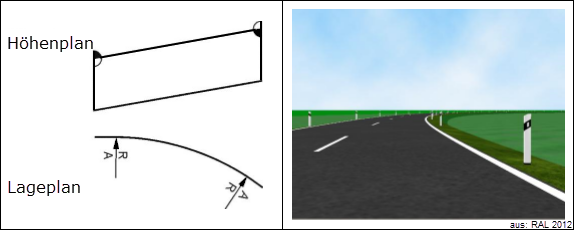

- Kurve - konstante Längsneigung

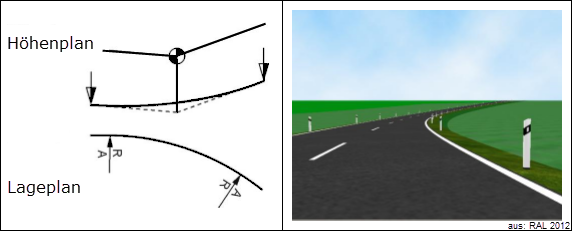

- Gekrümmte Wanne

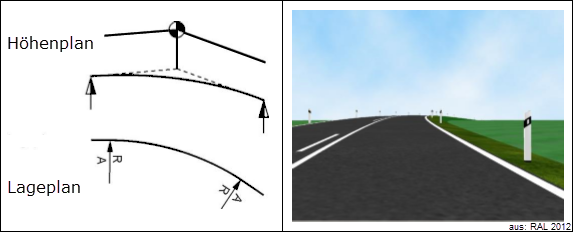

- Gekrümmte Kuppe
Diese werden in der 2D-Ansicht grafisch ausgegeben. Zusätzlich entsteht noch eine Liste.
Standardraumelemente entstehen, wenn Beginn und Ende von Kurven im Lageplan mit dem Beginn von Kuppen und Wannen im Höhenplan zusammenfallen. Dabei werden Geraden im Lageplan wie Kurven mit R = unendlich und konstante Längsneigungen im Höhenplan wie Ausrundungshalbmesser mit R = unendlich behandelt.
Bei einer guten räumliche Linienführung folgen Standardraumelemente direkt aufeinander, sodass keine Überlagerungen entstehen.
Weitere Ausführungen sind der RAL zu entnehmen.
