Schichten

Mit Schichten bilden Sie die Druckreihenfolge ab (Reihenfolge der gezeichneten Schichten). Die Druckreihenfolge verläuft von unten nach oben.

Der oberste Eintrag in der Tabelle wird immer zuletzt gezeichnet, sodass sich die Objekte dieser Schicht immer über allen anderen Objekten befinden und vollständig sichtbar sind.

Die Reihenfolge der Schichten ist festgelegt:

  1. Achsen (ganz oben)
  2. Achsbeschriftungen - Achsnamen
  3. Achsbeschriftungen - Abstände
  4. Achsbeschriftungen - Hauptpunkte
  5. Achsbeschriftungen - Kleinpunkte
  6. Achsbeschriftungen - Kilometrierungen/Hektometrierungen
  7. Achsbeschriftungen - Querprofile
  8. Achsbeschriftungen - Maßketten
  9. Achsbeschriftungen - Hochpunkte/Tiefpunkte
  10. Achsbeschriftungen - TS-Punkte
  11. Achsbeschriftungen - Querneigungskeile
  12. Achsbeschriftungen - Weichen
  13. Parallelen 9 - 0
  14. Folgeberechnungen - Achsschnitte
  15. Folgeberechnungen - Schrägschnitte
  16. Folgeberechnungen - Polare Absteckung
  17. Folgeberechnungen - Korrespondierende Querprofile
  18. Folgeberechnungen - Kleinpunkte
  19. Folgeberechnungen - Senkrechte Abstände
  20. Deckenbuch Absteckung
  21. Sperrflächen 9 - 0
  22. Sichtdreiecke 9 - 0
  23. Achse zu Polygon 9 - 0
  24. Deckenbuch 9 - 0 (ganz unten)

Die Schichten können in der Tabelle verschoben werden.

Die Schichtenzuordnung kann auch in den Eigenschaften geändert werden.

Anmerkung:
Die Schichten für Achsen und Parallelen werden erst angelegt, wenn das erste Objekt definiert wird.

Die übrigen Schichten werden bereits beim Anlegen des Projekts erzeugt.

Aktuelle Schicht

Beim Unsichtbarschalten der aktuellen Schicht wird eine Meldung angezeigt. In der Meldung kann entschieden werden, ob der Vorgang fortgesetzt oder abgebrochen wird.

Thema

Die aktuelle Schichtstruktur kann als Vorlage in der Datei [Aktueller Projektordner]\prjV7OrderLayerThemes.oltx gespeichert werden. Dort kann nur eine Datei liegen. Diese Datei kann jedoch mehrere Themen mit unterschiedlichen Namen enthalten.

Anmerkung:
Auch die Themen der Ebenenstruktur werden in dieser Datei gespeichert. Schichtthemen und Ebenenthemen werden unterschieden und können den gleichen Namen tragen.

Beim Anlegen eines Projekts wird diese Datei gelesen. Wenn diese nicht vorhanden ist, wird die Standardvorlage (akgv7*.*) aus dem Katalog gelesen, wenn dort nichts liegt, wird die Vorlage aus dem Katalog AKG Standard verwendet. Die Dateien [Aktueller Projektordner]\VERBUND.PA3, VERBUND.trc und VERBUND.trd werden weiterhin berücksichtigt. Sie haben hier erste Priorität.

Werkzeugleiste

Stellt verschiedene Bearbeitungsfunktionen zur Verfügung:

Alle Funktionen sind auch im Kontextmenü (Rechtsklick) verfügbar.

Zwischen Schicht- und Ebenenstruktur wechseln Strg+Q
Zeigt den Schichtenmanager an.
Sortierung Schichtstruktur an/aus Strg+W
Ermöglicht die Sortierung nach Schichtnummer.
Nur Schichten/Ebenen mit Daten F7
Zeigt nur Schichten mit Daten an.
Alle anzeigen F6
Blendet alle Schichten ein.
Nur Schichten ohne Daten Strg+F7
Zeigt nur leere Schichten an.
Ausgewählte Schicht Strg+B
Zeigt nur die Daten auf der aktiven Schicht an.
Betrachter von einer Schicht Strg+B
Zeigt nur die Daten auf der aktuellen Schicht an.
Wenn die Objekte in der Zeichnung sehr eng zusammen oder übereinander liegen und das Fangen des gewünschten Objekts schwierig ist, kann das Arbeiten damit vereinfacht werden.
Anmerkung:
In der Grafik kann in diesem Modus normal gearbeitet werden.
Sind im Lageplan weitere Datenbanken angemeldet, werden diese komplett ausgeblendet.
Anmerkung:
Temporäre Daten (z. B. DGM-Darstellung, Achsbeschriftung während der Konstruktion etc.) und Rasterdaten werden weiterhin mit angezeigt.
Schicht erzeugen Strg+N
Legt eine neue Zeile in der Tabelle an. Die neue Schicht wird immer direkt hinter die aktuelle Selektion eingefügt.
Die erste freie Nummer ab 1 wird gesucht und für die neue Schicht verwendet. Die Bezeichnung setzt sich aus dem Text Unbenannt und der Nummer zusammen. Der Text kann geändert werden.
Löschen
Entfernt die Daten:
  • Selektion löschen Entf entfernt die aktuell markierte Schicht nach einer Sicherheitsabfrage.
    Anmerkung:
    Die aktuell markierte Schicht muss nicht unbedingt die aktuell aktive Schicht sein. In diesem Fall wird die aktive Schicht nicht gelöscht.
    VORSICHT:
    Die Schicht wird endgültig gelöscht.
  • Daten löschen Entf entfernt die Daten auf der markierten Schicht nach einer Sicherheitsabfrage.
    Anmerkung:
    Die markierte Schicht muss nicht unbedingt die aktuell aktive Schicht sein.
    VORSICHT:
    Die Daten werden endgültig gelöscht.

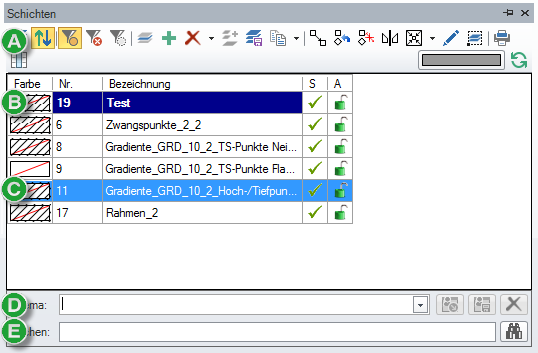

Abbildung 1. Markierte und Aktuelle (aktuell aktive) Schicht


  1. Werkzeugleiste
  2. Aktuell aktive Schicht; im Programm als Aktuelle Schicht bezeichnet
  3. Aktuell markierte Schicht
  4. Themenverwaltung
  5. Allgemeine Suche
Schichten zusammenfassen Strg+J
Vereinigt die Daten der markierten Schichten unter einem wählbaren Namen.
Anmerkung:
Die aktive Schicht muss ebenfalls markiert werden, wenn sie mit vereinigt werden soll.
Schichten separat speichern Strg+Umschalt+S
Erzeugt eine eigene PLTX-Datei mit den markierten Schichten. Dabei werden auch die Einstellungen dieser Schichten in der aktuellen Zeichnung übernommen.
Anmerkung:
Wenn die Standardreihenfolge (Nummer 1) nicht ausgewählt wurde, wird diese ohne Daten übernommen. Diese Schicht muss in jeder PLTX-Datei vorhanden sein. Eingebettete Dateien werden nur übernommen, wenn sie Teil der Selektion sind.
Schichten mit Daten kopieren
Dupliziert die Schichten mit allen vorhandenen Objekten. Bezeichnungszusätze können eingefügt werden.
Objekte verschieben (aktuelle Schicht)
Bewegt alle Objekte der aktuellen Schichten gleichzeitig parallel.
Objekte drehen (aktuelle Schicht)
Ermöglicht das Drehen aller Objekte der aktuellen Schicht gleichzeitig um einen beliebigen Drehpunkt.
Objekte mit Winkelbasis drehen (aktuelle Schicht)
Ermöglicht das Drehen der Objekte der aktuellen Schicht um einen frei wählbaren Drehpunkt. Die Bezugsrichtung für den Drehwinkel kann festgelegt werden.
Objekte spiegeln (aktuelle Schicht)
Ermöglicht das Spiegeln aller Objekte der aktuellen Schicht gleichzeitig an einer beliebigen Spiegelachse.
Die Objekte selbst oder Kopien davon werden gespiegelt.
Alle markierten Objekte außer Texte inklusive Führungslinien und Symbolen werden gespiegelt.
Objekte skalieren (aktuelle Schicht)
Ändert die Größe der markierten Objekte der aktuellen Schichten proportional.
Objekte editieren (aktuelle Schicht)
Selektiert alle Objekte der aktuellen Schichten.
Wenn beim Import die Reihenfolge (z. B. aus BricsCAD-DWG) nicht so wie gewünscht ist, können Objekte einer Schicht (die aus dem Layer generiert wurde) auf Schichten zugeordnet werden.

Mit dem Einzelbetrachter können die Objekte schnell überprüft werden.

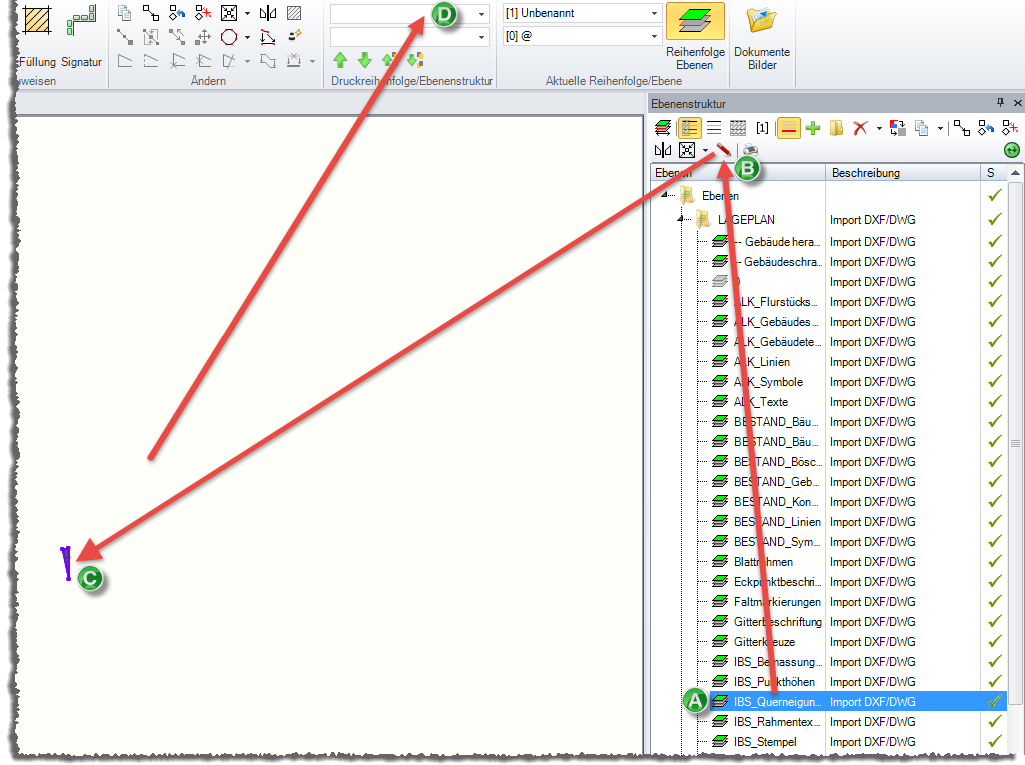

Abbildung 2. Schicht zuordnen
  1. Aktuelle Schicht
  2. Einzelbetrachter aktivieren
  3. Objekte dieser Schicht freigestellt
  4. Neue Schicht zuweisen
Schichten zusammenfassen Strg+J
Vereinigt die Daten der markierten Schichten unter einem wählbaren Namen.
Anmerkung:
Die aktuellen Schicht muss ebenfalls markiert werden, wenn sie mit vereinigt werden soll.
Schichten mit Daten kopieren
Dupliziert die Schicht mit allen vorhandenen Objekten. Bezeichnungszusätze können eingefügt werden.
Objekte verschieben (aktuelle Schicht)
Ermöglicht das parallele Bewegen aller Objekte der aktuellen Schichten gleichzeitig.
Objekte drehen (aktuelle Schicht)
Ermöglicht das Drehen aller Objekte der aktuellen Schichten gleichzeitig um einen beliebigen Drehpunkt.
Objekte mit Winkelbasis drehen (aktuelle Schicht)
Ermöglicht das Drehen der Objekte der aktuellen Schicht um einen frei wählbaren Drehpunkt. Die Bezugsrichtung für den Drehwinkel kann festgelegt werden.
Objekte spiegeln (aktuelle Schicht)
Ermöglicht das Spiegeln aller Objekte der aktuellen Schichten gleichzeitig an einer beliebigen Spiegelachse.
Die Objekte selbst oder Kopien davon werden gespiegelt.
Alle markierten Objekte außer Texte inklusive Führungslinien und Symbolen werden gespiegelt.
Objekte skalieren (aktuelle Schicht)
Ermöglicht die gleichzeitige Größenänderung aller Objekte der aktuellen Schichten.
Schichtstruktur drucken Strg+P
Erzeugt eine Liste mit der Tabelle der Schichtstruktur.
Spalten organisieren
Ermöglicht die Strukturierung der Tabellenanzeige.
Ansicht aktualisieren F5
Lädt die Daten in der Liste neu. Neu erzeugte/gelöschte Objekte werden dabei berücksichtigt.
Daten prüfen
(Nur im Kontextmenü): Die Daten werden auf Fehler geprüft und korrigiert, z. B. nach dem Import.
Folgende Prüfungen und Korrekturen werden durchgeführt:
  • Prüfen, ob alle Daten auf Schichten liegen. Daten ohne Schichtenzuordnung werden auf die Standardschicht verschoben.
  • Prüfen und ggf. Korrigieren der Sortierungsnummern und Bezeichnungen der Schichten.
  • Prüfen, ob eine Schicht in den Daten vorhanden, aber nicht in den Daten der Schichtstruktur ist. Fehlende Schichten werden ergänzt.
  • Prüfen, ob eine Schicht aus der Schichtstruktur in den Daten gar nicht vorhanden ist. Diese Schicht wird gelöscht.
  • Suchen nach duplizierten Stilen. Diese werden nach einer Sicherheitsabfrage gelöscht.
  • Suchen nach nicht verwendeten Stilen. Diese werden nach einer Sicherheitsabfrage gelöscht.
  • Prüfen, ob alle Objekte auf einer Schicht liegen.
  • Prüfen, ob die Schriftarten der Texte auf dem System installiert sind. Wenn nicht, werden sie durch vorhandene Schriftarten ersetzt.
  • Prüfen, ob Texte eine korrekte RTF-Definition besitzen. Texte mit falscher Definition werden gelöscht. Texte komplett ohne RTF-Definition werden in RTF-Text umgewandelt.
  • Löschen von leeren Textrahmen.
  • Prüfen der Symbolreferenzen. Ist keine Symbolreferenz vorhanden, wird nach einer Sicherheitsabfrage ein Symbol vergeben oder die Symbolreferenzen werden gelöscht.
  • Prüfen des Symbolkatalogs der PLTX und korrigieren, wenn Symbole nicht mehr in der PLTX vorkommen.
  • Löschen von leeren Schichten nach einer Sicherheitsabfrage.
  • Löschen von Datenfragmenten.

Tabelle

  • Farbe legt die Darstellungsfarbe der ObjekteZeichnungsobjekte der Reihenfolge-Schicht fest.
  • Nummer der Schicht dient als eindeutiges Identifizierungsmerkmal. Sie kann nach Anlegen einer Schicht nicht mehr geändert werden.
  • Bezeichnung legt den Namen der Schicht fest. Sie kann einen beliebigen Text enthalten.
  • S legt die Sichtbarkeit fest.

    Grüne Haken zeigen an, dass eine Schicht gezeichnet wird.

    Rote Kreuze zeigen an, dass eine Schicht nicht gezeichnet wird.

  • A legt die Aktivität fest. Ein geöffnetes Schloss zeigt an, dass die Schicht aktiv ist. Inaktive Schichten können nicht die aktuelle Schicht sein.
    Anmerkung:
    Auf inaktiven Schichten können keine neuen ObjekteZeichnungsobjekte entstehen. Bestehende ObjekteZeichnungsobjekte können nicht verändert werden.
