Pufferelement Gleisverziehung (632)

Mit dem Pufferelement Gleisverziehung (632) erzeugen Sie ein Achselement als Gleisverschwenkung zwischen parallelen Geraden. Aus den Eingabedaten werden die Bogenlängen der Radien 1 und 2 ermittelt.

Die Änderung des Gleisabstands, wie sie z. B. vor Bahnsteigen notwendig ist, wird durch eine S-Kurve mit sehr großen Radien (in der Größenordnung von Kilometern) erzielt. Somit ist auch ohne Überhöhung dieser Kurven eine hohe Geschwindigkeit möglich.

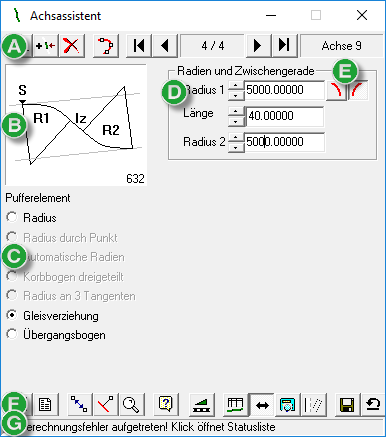

Abbildung 1. Dialogfeld „Achsassistent”: Pufferelement Gleisverziehung

Eingabedaten

Radius 1

Gibt gleichzeitig die Richtung des Parallelversatzes an.

[+] = Gleisverziehung rechts zur Ursprungsgeraden

[-] = Gleisverziehung links zur Ursprungsgeraden

Länge der Zwischengeraden (lz)

Radius 2

In der Regel gleich Radius 1.

Anmerkung:

Das Vorzeichen von Radius 2 wird automatisch gegenläufig zu Radius 1 gesetzt.
