Pufferelement Übergangsbogen (732)

Mit dem Pufferelement Übergangsbogen (732) erzeugen Sie ein Achselement als eine Verbindung zwischen einer Geraden und einem Kreisbogen oder zwischen zwei Bögen.

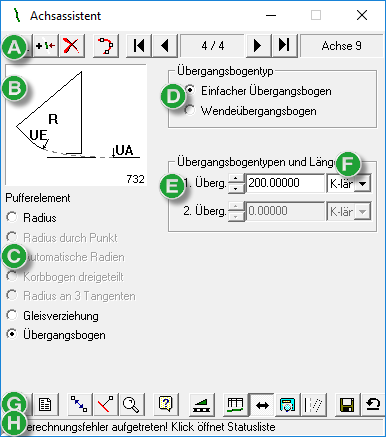

Abbildung 1. Dialogfeld „Achsassistent”: Pufferelement Übergangsbogen

Eingabedaten

1. Übergangsbogen

Bogenlänge

Bogentyp

2. Übergangsbogen

Wird für Wendeübergangsbogen benötigt.

Bogenlänge

Bogentyp

Als Bogentypen stehen zur Verfügung:

Klothoide
Blossbogen
K-param. (Kurvenparameter)
Sinussoide
S-Form (Übergangsbogen 4. Ordnung)
Blossbogen einfach
Cosinusoide
Wiener Bogen
W einf. (einfach geschwungener Wiener Bogen)
Wiener Bogen® ist eingetragene Marke des Erfinders Zivilingenieur für Maschinenbau Dipl. Ing. Dr. Techn. Herbert L. Hasslinger, Wien
