Dreiecksinfo

Mit Dreiecksinfo zeigen Sie die Attribute der einzelnen Dreiecke an.

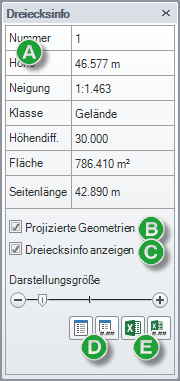

Abbildung 1. Dialogfeld Dreiecksinfo
  1. Informationen zum aktuellen Dreieck
  2. Schaltet die Anzeige der Fläche und Seitenlänge auf 2D-Fläche (projiziert) um
  3. Stellt die Information zum aktuellen Dreieck auch in der Grafik dar
  4. Erzeugt eine VESTRA-Liste der DGM-Dreiecke mit ihren Eigenschaften
  5. Erzeugt eine Excel-Tabelle der DGM-Dreiecke mit ihren Eigenschaften

Folgende Daten des einzelnen Dreiecks werden angezeigt:

  • Nummer des Dreiecks im DGM
  • geodätische Höhe des Schwerpunkts
  • Neigung der Dreiecksfläche
  • zugewiesene Klasse (Nutzungsart)
  • Fläche (3D oder 2D mit der Option Projizierte Geometrien)
  • Seitenlänge als Summe aller drei Seiten (3D oder 2D mit der Option Projizierte Geometrien)

Projizierte Geometrien zeigt die 2D-Maße für Fläche und Seitenlänge an.

Dreiecksinfo anzeigen hebt das gewählte Dreieck in der Grafik gestrichelt hervor. Rote Dreiecksschenkel zeigen Bruchkanten an.

Die Farben werden auf der Registerkarte VESTRA > Allgemein > Optionen > Lageplan > Allgemein > Allgemein eingestellt sind. Alle 3 Temporärfarben werden verwendet für die Dreiecksinfo:

  1. Temporärfarbe: Beschriftung (Voreinstellung rot)
  2. Temporärfarbe: Normale Dreieckskante (Voreinstellung hellblau)
  3. Temporärfarbe: Bruchkante (Voreinstellung dunkelblau)

In der Grafik werden zudem an den Dreiecksecken jeweils die Höhen der Eckpunkte angezeigt. Vom Schwerpunkt ausgehend werden Richtung und Betrag der Neigung des Dreiecks angezeigt. Die Linienfarben mischen sich: Hellblaue Dreieckskante mit gelber Geländedarstellung zu grün.

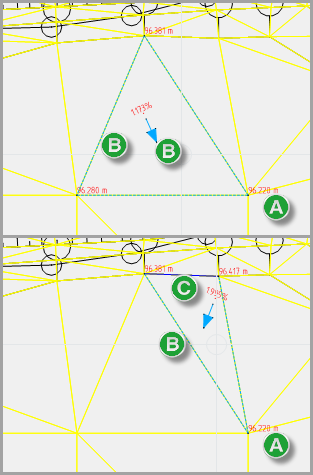

Abbildung 2. Dreiecksinfo ohne (oben) und mit Bruchkante (unten)
  1. 1. Temporärfarbe: Beschriftung
  2. 2. Temporärfarbe: Dreieckskante und Neigungspfeil
  3. 3. Temporärfarbe: Bruchkante

Darstellungsgröße regelt die angezeigte Größe der Dreiecksbeschriftung und des Neigungspfeils.

Werkzeugleiste

Stellt verschiedene Bearbeitungsfunktionen zur Verfügung:

Die Excel-Vorlage kann ausgewählt werden.

Anmerkung:
Der Excel-Export kann einige Zeit dauern. Auch wenn Excel (Keine Rückmeldung) angezeigt oder die Tabelle grau wird, arbeitet der Export weiter.
Dreiecksliste
VESTRA-Liste aller Dreiecke:
  • Dreiecksnummer
  • Klasse
  • Fläche 2D
  • Fläche 3D
  • Neigung
  • Höhendifferenz zwischen höchstem und niedrigstem Punkt im Dreieck
  • Zusammenfassung
Dreiecksliste mit Punkten

Erzeugt eine VESTRA-Liste aller Dreiecke mit Punktkoordinaten:

  • Erster Teil der Tabelle
    • Dreiecksnummer
    • Klasse
    • Fläche 2D
    • Fläche 3D
    • Neigung
    • Höhendifferenz zwischen höchstem und niedrigstem Punkt im Dreieck
    • Zusammenfassung
  • Zweiter Teil der Tabelle
    • Punktnamen
    • Rechtswert
    • Hochwert
    • Höhe
Dreieckstabelle

Erzeugt eine Excel-Tabelle mit:

  • Dreiecksnummer
  • Klasse
  • Fläche 2D
  • Fläche 3D
  • Neigung
  • Höhendifferenz zwischen höchstem und niedrigstem Punkt im Dreieck
  • Zusammenfassung
Dreieckstabelle mit Punkten

Erzeugt eine Excel-Tabelle aller Dreiecke mit Punktkoordinaten:

  • Erster Teil der Tabelle
    • Dreiecksnummer
    • Klasse
    • Fläche 2D
    • Fläche 3D
    • Neigung
    • Höhendifferenz zwischen höchstem und niedrigstem Punkt im Dreieck
    • Zusammenfassung
  • Zweiter Teil der Tabelle
    • Punktnamen
    • Rechtswert
    • Hochwert
    • Höhe
