Digitales Geländemodell
Mit Digitales Geländemodell (DGM) bilden Sie auch komplexeste Gelände- oder Planungssituationen ab. Sie erhalten ein Werkzeug zur Analyse und weiteren Berechnung sowie ein umfassendes Verwaltungssystem für Punktwolken.
Waagerechte Flächen
Mit Waagerechte Flächen korrigieren Sie automatisch ein DGM, dessen Kanten teilweise aus Linien konstanter Höhen (vergleichbar mit Höhenlinien) entstanden sind.

Digitales Geländemodell
Mit Digitales Geländemodell (DGM) bilden Sie auch komplexeste Gelände- oder Planungssituationen ab. Sie erhalten ein Werkzeug zur Analyse und weiteren Berechnung sowie ein umfassendes Verwaltungssystem für Punktwolken.
- Registerkarte DGM
  Auf der Registerkarte DGM finden Sie die Berechnungen zum Digitalen Geländemodell.
- Import
  Mit Import laden Sie bereits berechnete Daten zur Darstellung und Weiterbearbeitung.
- Export
  Mit Export übergeben Sie in VESTRA erstellte DGM im VESTRA DGM-Format zur Wiederverwendung und Weiterverarbeitung in den verschiedenen Formaten anderer Programme.
- Parameter
  Mit Parameter legen Sie die Einstellungen für die DGM-Berechnung sowie die Definition der zu protokollierenden Fehler fest.
- DGM-Manager
  Mit DGM-Manager erstellen und verwalten Sie neue bzw. bestehende DGM und Mengenberechnungen.
- Einzelnes Geländemodell
  Mit Einzelnes Geländemodell berechnen Sie ein neues Digitales Geländemodell.
- Modellverschneidung
  Mit Modellverschneidung verschmelzen Sie zwei DGM.
- Dreiecksinfo
  Mit Dreiecksinfo zeigen Sie die Attribute der einzelnen Dreiecke an.
- Punkte und Bruchkanten einrechnen
  Mit Punkte und Bruchkanten einrechnen binden Sie nachträglich Punkte und (Poly-)Linien als Bruchkanten oder Formlinien in das gerechnete DGM ein.
- Punkt entfernen
  Mit Punkt entfernen löschen Sie einen Dreieckspunkt aus dem DGM.
- Waagerechte Flächen
  Mit Waagerechte Flächen korrigieren Sie automatisch ein DGM, dessen Kanten teilweise aus Linien konstanter Höhen (vergleichbar mit Höhenlinien) entstanden sind.
- Kantentausch
  Mit Kantentausch bearbeiten Sie der Dreiecksvermaschung nach. Die Dreiecksvermaschung wird permanent am Bildschirm angezeigt.
- DGM klassifizieren
  Mit DGM klassifizieren weisen Sie jedem DGM-Dreieck bei der Berechnung eine Klasse für bestimmten Nutzungsarten zu. Die Standardklasse ist Gelände.
- Modellreduzierung
  Mit Modellreduzierung entfernen Sie unnötige Einzelpunkte aus dem DGM.
- Höhe zuweisen
  Mit Höhe zuweisen passen Sie die geodätische Höhe der selektierten Punkte und Linien an die jeweilige Höhe des aktiven DGM an.
- Differenzhöhenpunkte umwandeln
  Mit Differenzhöhenpunkte umwandeln weisen Sie Punkten, die eine relative Höhe besitzen, die absolute Höhe zu.
- DGM zuschneiden
  Mit DGM zuschneiden reduzieren Sie die Fläche eines bestehenden DGM.
- Höhenlinien
  Mit Höhenlinien berechnen Sie Isohypsen aus dem DGM und stellen diese dar.
- Dreiecksbeschriftung
  Mit Dreiecksbeschriftung fügen Sie einen definierbaren Text für die DGM-Dreiecke ein.
- Tiefenzonen/Höhenbereiche
  Mit Tiefenzonen/Höhenbereiche stellen Sie verschiedener Höhenintervalle im Lageplan farblich abgestuft dar.
- Rauminhalte/Flächen
  Mit Rauminhalte/Flächen führen Sie verschiedene Massenberechnungen über ein oder zwei DGM mithilfe eines Wizards durch.
- Neigungen
  Mit Neigungen weisen Sie Farben zu den Neigungen der Dreiecksflächen zu, z. B. zur Beurteilung der Trassenplanung (insbesondere im Kreuzungsbereich).
- Schrägflächen
  Mit Schrägflächen ermitteln Sie die Größe von Ansaatflächen aus den schrägen Flächen des Geländemodells.
- DGM-Hoch-/Tiefpunkte
  Mit DGM-Hoch-/Tiefpunkte zeigen Sie die Extrempunkte des DGM in Listenform an. Die einzelnen Einträge können in der Grafik markiert werden.
- Geländeschnitte für den Längsschnitt-Planassistenten
  Mit Geländeschnitte für den Längsschnitt-Planassistenten erzeugen Sie einen DGM-Schnitt entlang einer beliebigen Linie oder Achse durch das Modell.
- Rasterpunkte
  Mit Rasterpunkte legen Sie in regelmäßigem Abstand Punkte über das Planungsgebiet.
- Höhenberechnung über schiefe Ebene
  Mit Höhenberechnung über schiefe Ebene weisen Sie Punkten Höhen aus einer Ebene zu, die zuvor aus (drei) ausgewählten Punkten definiert wurde.
- Punkt über 2 Ebenen
  Mit Punkt über 2 Ebenen erzeugen Sie einen Schnittpunkt, der durch zwei definierte Ebenen und einen vorgegebenen Horizont bestimmt wird.
- Punkt über 3 Ebenen
  Mit Punkt über 3 Ebenen erzeugen Sie einen Schnittpunkt, der durch drei definierte Ebenen erzeugt wird.
- Baugrube
  Mit Baugrube berechnen Sie ausgehend von einer beliebigen Linie eine Böschung und konstruiert die sich daraus ergebende Durchdringungslinie im aktuellen DGM.
- Punktwolken
  Mit Punktwolken werten Sie große Meßpunktmengen (z. B. aus Laserscanning) aus und erstellen daraus Darstellungen in Lageplan und Aufriss sowie DGM.

Waagerechte Flächen

Mit Waagerechte Flächen korrigieren Sie automatisch ein DGM, dessen Kanten teilweise aus Linien konstanter Höhen (vergleichbar mit Höhenlinien) entstanden sind.

Beim Berechnen des DGM (Standardberechnung) über Höhenlinien (Linien mit konstanter Höhe) werden horizontale Bereiche (die von einer Höhenlinie begrenzt sind) bevorzugt mit dieser Höhenlinie trianguliert, z. B. ein Parkplatz.

Mit der Korrektur Waagerechte Flächen wird in solchen Fällen die Triangulation geändert. Angestrebt wird ein Ergebnis, wie in der Abbildung "Kontinuierliche Höhenentwicklung" beispielhaft dargestellt wird.

Die Berechnung läuft automatisch ab. In einer Meldung wird mitgeteilt, ob waagerechte Flächen korrigiert wurden.

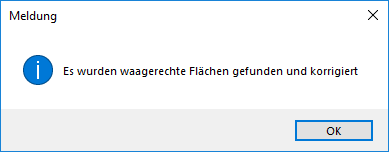

Abbildung 1. Meldung zur Korrektur waagerechter Flächen

Dabei wurde das DGM geändert. Nach Bestätigen mit OK kann das weitere Vorgehen festgelegt werden:

Das DGM wird neu gespeichert. Der alte Zustand wird überschrieben.
Die Änderungen werden nicht übernommen und der alte Zustand wiederhergestellt.
Das DGM wird unter neuem Namen gespeichert.
Dadurch kann das Ergebnis geprüft und mit dem ursprünglichen DGM verglichen werden.

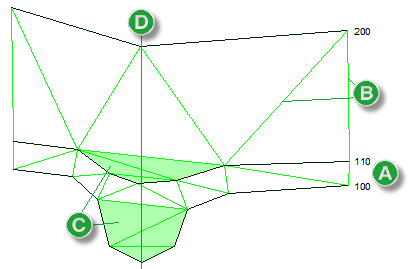

Abbildung 2. Standardberechnung

Angepasster Verlauf der Höhenlinien

Erzeugt eine alternative Vermaschung.

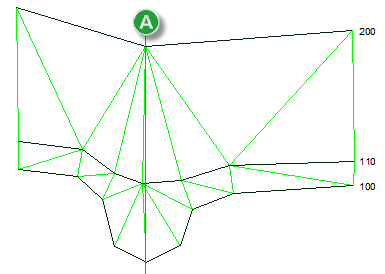

Abbildung 3. Angepasster Verlauf der Höhenlinien

Schnittvergleich

In der folgenden Abbildung werden die beiden Schnitte gegenübergestellt.

Deutlich zu sehen sind die beiden Plateaus im oberen Schnitt, die sich in den Ausbuchtungen der Höhenlinien bilden. Die Schnittpunkte mit den Höhenlinien sind eingezeichnet.

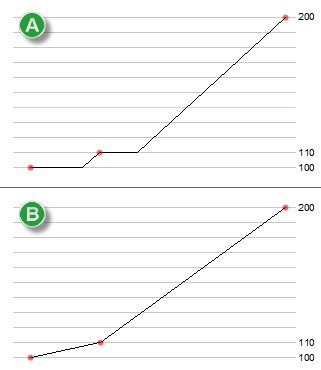

Abbildung 4. Schnittvergleich
