Längsabwicklung der Linie

Mit Längsabwicklung der Linie sehen Sie die komplette Längsabwicklung der im Linieneditor angezeigten Linie, auch bei geschlossenen Linien.

Funktion

So kann der Höhenverlauf einer Linie überprüft werden, um z. B. Punkte mit Nullhöhen zu identifizieren. Der aktuell im Linieneditor ausgewählte Punkt wird hervorgehoben.

Das Dialogfeld kann geöffnet bleiben, wenn in der Grafik eine andere Linie ausgewählt werden soll.

Anmerkung:

Bei der Auswahl einen Achse werden die Werte im Linieneditor ausgegraut und im Dialogfeld wird die Fehlermeldung Darstellung der Längsabwicklung einer Achse nicht möglich. angezeigt. VESTRA-Achsen haben keine Höheninformation.

Anmerkung:

Die Linie wird immer von links nach rechts mit aufsteigendem Index (1, 2, 3, 4 ….) dargestellt.

Eine andere Sortierreihenfolge (durch die Spaltenköpfe) führt nicht zu einer anderen Reihenfolge.

Überhöhung

Legt das Verhältnis zwischen Längenmaßstab und Höhenmaßstab fest. Mit dem Schieber kann die Überhöhung in ganzzahligen Schritten von 1:1 (keine) bis 1:100 (maximal) eingestellt werden.

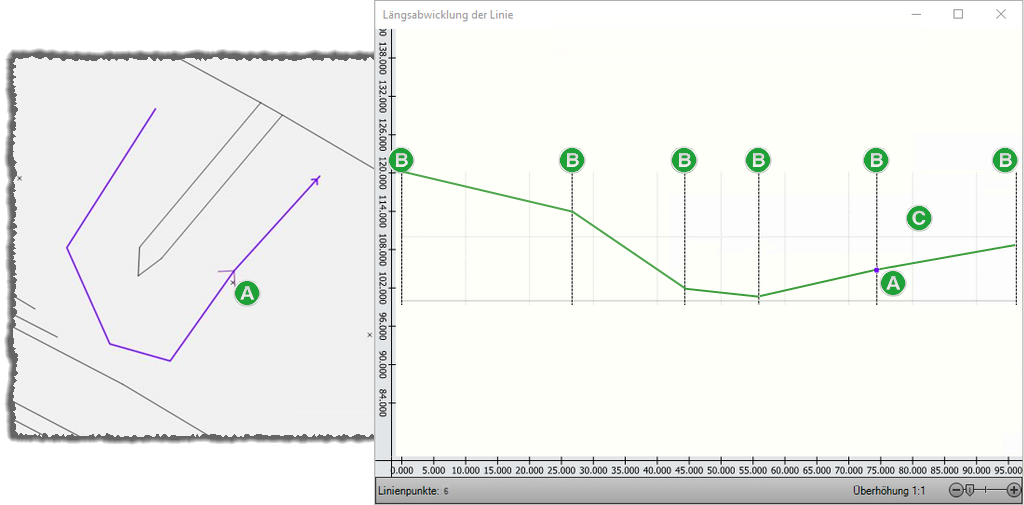

Abbildung 1. Längsabwicklung der Linie
