Punkte bearbeiten

Mit Punkte bearbeiten ändern Sie die Punktdaten direkt in der Tabelle.

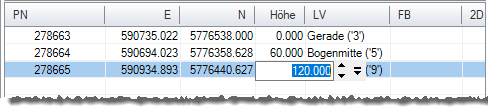

Bearbeitungsmodus

Doppelklick auf einen Linienpunkt in der Liste startet den Bearbeitungsmodus.

Jede Aktion außer Punktdaten ändern beendet den Bearbeitungsmodus (z. B. Klick auf eine beliebige Schaltfläche, Klick auf einen anderen Punkt usw.). Die Liste wird gelb hinterlegt, solange der Editiermodus aktiv ist. Die Eingabe-Taste ermöglicht ein gezieltes Beenden.

Editierbare Werte

E (Easting) ändert die horizontale Koordinatenkomponente
N (Northing) ändert die vertikale Koordinatenkomponente
Höhe ändert die geodätische Höhe
LV ändert die Art der Linienverbindung.
Verfügbar sind Gerade (3), Bogenmitte (5), Bogenende (9), Spline (4).
Anmerkung:
Die restlichen Linienverbindungen werden so angepasst, dass keine Kombination Linie/Bogen und Spline vorhanden ist.
FB ändert die Fachbedeutung.
Die entsprechende Fachbedeutung wird übernommen.
