Horizontkonstruktion
Mit Horizontkonstruktion passen Sie Querprofile in Spezialfällen oder für die Bauabrechnung in Sonderfällen mit manueller Nachbearbeitung an.
In der Regel wird die Horizontbildung für die Bearbeitung der Horizonte verwendet.
Die Horizontkonstruktion schließt sich an das Rechnen der Querschnittkonstruktion an. Sie arbeitet nur stationsweise.
Die Horizontkonstruktion ist kein Ersatz für die Querschnittkonstruktion;
Umfangreichere Korrekturen, z. B. über einen Stationsbereich, sollten mit der Horizontbildung oder in der Querschnittkonstruktion über Bausteine durchgeführt werden.
Befehlsmakros aus Konstruktionsbefehlen können definiert werden. Die Berechnung bzw. Anwendung eines kompletten Makros wird an der eingestellten Station ausgeführt.
Als Basis dienen
entweder die Punktnamen (ein Punktname muss innerhalb eines Horizonts an einer Station eindeutig sein)
oder die allgemeine Position eines Punkts in einem Horizont.

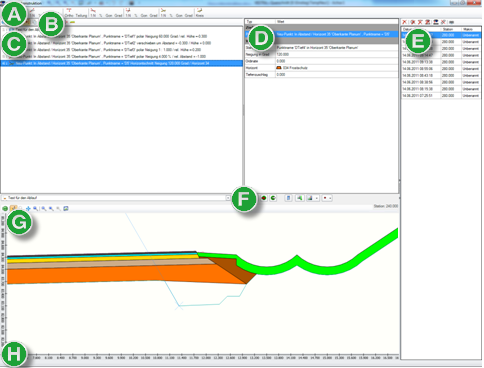

- Menüband der Befehle stellt die Befehle zur Konstruktion des Horizonts bereit.
- Makrobearbeitung erlaubt die Änderung des Makroaufbaus.
- Makroaufbau zeigt die Auflistung der Konstruktionsbefehle des aktuellen Makros.
- Befehlswerte anpassen zeigt die Tabelle zum Einstellen der Werte des links selektierten Konstruktionsbefehls.
- Makrohistorie dient als einklappbarer Bereich dem Nachvollziehen der Bearbeitung.
- Makroverwaltung dient zum Verwalten der Makros zur eingestellten Achse.
- Ansicht zeigt den Querschnitt in der gewählten Darstellung.
- Statusleiste zeigt Informationen-Meldungen an.
Horizont 2
Der Horizont 2 Gelände im Planungsber. (Temporärer Horizont) ist kein "normaler" Linienhorizont, er dient nur der virtuellen Darstellung des Geländes im Planungsbereich! Daher sollten auf diesem Horizont keine echten Daten manuell erzeugt oder bearbeitet werden. Dazu stehen die Benutzerhorizonte (67-69, 73-81 und 91-98) zur Verfügung.
