Horizontmanager

Themen

In Themendateien der Horizontverwaltung *.hqtx werden verschiedene Ansichten bzw. Einstellungen des Horizontmanagers (Farbzuordnung, Horizontnummern, Reihenfolge und Bezeichnungen) z. B. für den Gebrauch in anderen Projekten gespeichert.

Die Themen können in der Werkzeugleiste gespeichert und geladen werden.

Die Themendateien aus VESTRA 6H für die Horizonteinstellungen (*.hqt) können weiterhin benutzt werden.

Die Standardvorbelegung befindet sich in der Vorlagen-Datei [Installation]\X\PARA\[Eingestellter Katalog]\Standard.hqtx.

Die Horizontthemen berücksichtigen auch den Sperrstatus der Horizonte.

Ist keine Standard.hqtx im eingestellten Katalogordner vorhanden sein, dann wird auf die Datei [Installation]\X\PARA\AKG Standard\Standard.hqtx zurückgegriffen.

Neu angelegte Projekte lesen dieses Attribut aus der Standard.hqtx aus dem Katalogordner. Bei Altprojekten (*.qpe) steuert der Import das Erstellen der *.qpex.

Eine getroffene Reihenfolge bzw. Definition der Horizonte kann gespeichert (Schaltfläche Eine Themen-Datei speichern oder Strg+S) und somit leicht wiederhergestellt werden.

Horizontreihenfolge

Die Liste ist standardmäßig so eingestellt, dass sie nach fortlaufender Nummerierung sortiert ist. Diese Reihenfolge bestimmt auch die Anordnung der Farben. Der Horizont ganz unten in der Liste liegt über dem Horizont, der in der Liste ganz oben steht, er überdeckt also die Darstellung des obersten Horizonts (Reihenfolge der Liste bestimmt die Darstellung der Horizonte).

Anstelle des Freischneidens kann die Reihenfolge der Horizonte im Horizontmanager verändert werden (auch gruppenweise selektiert).

Markierte Listeneinträge können per Drag&Drop-Verfahren in der Reihenfolge neu angeordnet werden.

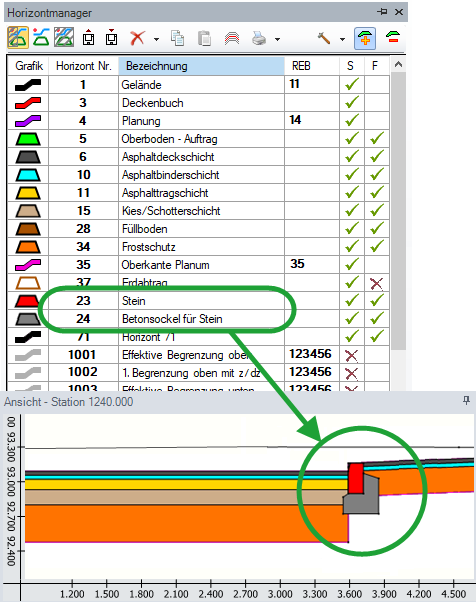

Für Präsentationen können die Horizonte 23 Stein und 24 Betonsockel für Stein nach unten geschoben werden. Damit werden die Steine immer zuletzt gezeichnet.

Horizonte selektieren

Mehrere Horizonte können gleichzeitig selektiert werden.

Mit Strg+A werden alle in der Liste sichtbaren Horizonte selektiert.

Mit der linken Maustaste und Umschalt bzw. Strg können alle zwischen den gewählten Horizonten bzw. einzelne Horizonte markiert werden.

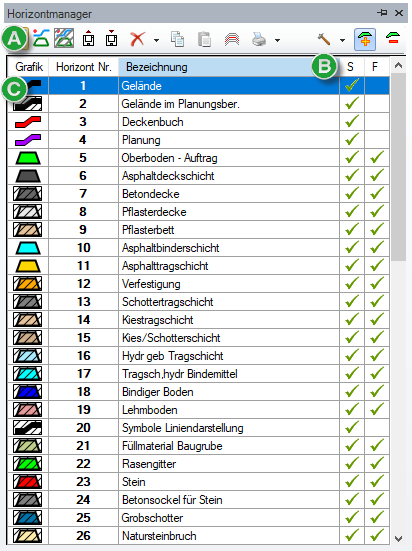

Tabelle

Die Einträge sind wie folgt aufgebaut:

• Grafik
  • Füllfarbe…zeigt die gewählte Farbe des Horizonts an.
  • Symbol…zeigt die Horizontart an: Punkthorizont ( Punkt), Linienhorizont ( Linie) oder Flächenhorizont ( mit Flächenfüllung oder ohne Flächenfüllung) vorliegt.
  • Diagonales Muster…Horizont hat an der aktuellen Station keine Daten (z. B. bei Linienhorizont.
    Anmerkung:

    Ein Doppelklick mit der linken Maustaste auf das Farbbild öffnet Auswahl Strichfarbe und Stärke zum Ändern der Farbe.
• Horizontnummer…legt die Nummer des Horizonts fest. Die Sortierung erfolgt nach dieser Nummer.
• Bezeichnung…legt den Namen des Horizonts fest.
  Anmerkung:

  Ein Doppelklick auf einen Horizontnamen ermöglicht das Ändern der Bezeichnung.
• REB…Anzeige der REB-Nummer aus der Massenberechnung

  Ein Doppelklick auf eine REB-Nummer ermöglicht das Ändern der zugeordneten REB-Nummer.

• S…Anzeige der Sichtbarkeit im Querprofil

  Sichtbar

  Nicht sichtbar

• F…Flächenfüllung ist aktiviert/deaktiviert

  aktiviert

  deaktiviert

Werkzeugleiste

Stellt verschiedene Bearbeitungsfunktionen zur Verfügung:

Kontextmenü

Stellt neben den Funktionen der Werkzeugleiste zusätzliche Funktionen zur Verfügung.

Layout der Liste des Horizontmanagers

Regelt die Darstellung der Spalten.

Die Spalten Horizontnummer und Bezeichnung können nicht unterdrückt werden.

• Grafik zeigt das Symbol des Horizonts mit Informationen
  • Horizonttyp (Punkt-, Linien- oder Flächenhorizont)
  • Dateninhalt
  • Darstellungsfarbe
• Sichtbarkeit blendet den Horizont im Querschnitt ein/aus.
• Fläche blendet die Füllung des Horizonts im Querschnitt ein/aus.
• REB ermöglicht die Referenzierung der Horizonte in den Abrechnungsverfahren nach REB:
  • Linienhorizonte können dort nur mit 2-stelliger Kennzahl verarbeitet werden. Diese muss eindeutig sein.
  • Flächenhorizonte können eine 7-stellige Kennzahl erhalten.

Horizontauswahl

Regelt die Zusammenstellung der Liste.

Die gewählte Variante wird grau unterlegt.

• Alle Horizonte mit und ohne Daten an aktueller Station F6
• Horizonte mit Daten an aktueller Station F7
• Horizonte ohne Daten an aktueller Station Strg+F7

Horizonttypen

Regelt die Darstellung der verschiedenen Horizontarten.

Die Querschnittdatenbank bietet neben den bekannten Flächenhorizonte und Linienhorizonten auch Punkthorizonte zur Speicherung einzelner Punktinformationen.

Die gewählte Variante wird grau unterlegt:

• Alle Horizonttypen F8
• Punkthorizont F9
• Linienhorizonte F10
• Flächenhorizonte
  • Alle Flächenhorizonte F11
  • Nur Flächenhorizonte mit Füllung Strg+F11
  • Nur Flächenhorizonte ohne Füllung Alt+F11

Beispiel

In der Querschnittkonstruktion können ausgewählte Punkte bequem mit einem Namen versehen und als einzelne Punkte gespeichert werden.

Auf Basis der Böschungsdurchstoßlinie kann der Bezugspunkt für die Grunderwerbsgrenze im Querschnitt konstruiert und als Punkt gespeichert werden.

Die schnellste Art der weiteren Verwendung ist die Überführung dieser Punkte in eine Gruppe des Zwangspunktmanagers mit der Funktion Zwangspunkte aus Horizont.

Die Zwangspunkte dienen der einfachen Verknüpfung von Querschnitt, Längsschnitt und Lageplan. Sie können aber auch sehr gut zur Ausgabe des QPLOT verwendet werden.

Querprofilberechnung

Regelt die Löschung der Horizontdaten bei der Querschnittberechnung.

Die grünen Dreiecke kennzeichnen Horizonte, die zu Beginn einer Querschnittberechnung nicht gelöscht werden. Dazu gehören Bestandsdaten, die zur Abrechnung genutzt werden oder sonstige Daten, welche zur Berechnung benutzt werden und nicht in der Berechnung entstehen.

Die Horizonte 1-70 werden immer gelöscht (kein Dreieck) und entstehen bei der Querschnittberechnung neu. Dieses Verhalten kann nicht geändert werden.

Bei Querprofilberechnung beibehalten berücksichtigt die vorhandenen Daten bei der Querschnittberechnung.

Diese Horizonte werden im Horizontsymbol mit einer grünen Ecke unten links markiert.

Bei Querprofilberechnung löschen entfernt die Daten des Horizonts. Damit stehen sie für die Querschnittberechnung nicht zur Verfügung.

Datenhorizonte (Stationsbereich) Strg+D

Reduziert die Horizonte in der Liste auf diejenigen, die im festgelegten Stationsbereich Daten aufweisen.

Werden Sichtbarkeit S oder Füllung F eines Horizonts verändert, wird die Selektion aufgehoben.

Sonstiges

Themen-Datei laden Strg+O öffnet die gewählte *.hqtx-Datei, in der alle Eigenschaften für alle oder für bestimmte Horizonte gespeichert sind.

Themen-Datei speichern Strg+S sichert alle Eigenschaften für alle oder für bestimmte Horizonte zur späteren Wiederverwendung in der Datei [Aktueller Projektordner]\[Beliebiger Text].hqtx.

Aktuelles Spaltenlayout speichern Strg+L sichert die Einstellungen der Darstellung des Managers für die folgenden Sitzungen (inkl. Format, Größe und Lage).

Statistik für Horizont Strg+T zeigt Daten des aktuellen Horizonts an. Die Einträge können hier nicht verändert werden.

Hilfe F1 öffnet die kontextsensitive Online-Hilfe auf der entsprechenden Seite.
