Regeln für die Stationseingabe

Mit Regeln für die Stationseingabe lernen Sie die Verwendung von Stationen für die Achsdefinition.

Bei der Eingabe von Stationen ist zu unterscheiden:

Anfangsstation der zu berechnenden Achse
Korrespondenzstationen auf Bezugsachsen.

Anfangsstation

Eine Anfangsstation kann (auch über Grafik) angegeben werden:

Als Station z. B. 50 m vor Baubeginn
Als Anschlussstation, bei der an einer anderen Achse angebunden wird

Die Zuordnung zu einem Achshauptpunkt bedeutet, dass sich die gewählte Anfangsstation auf diesen Punkt bezieht (die Achse kann an anderer Stelle beginnen).

Korrespondenzstation

Stationseingaben für Korrespondenzstationen auf Bezugsachsen sind für das entsprechende Element im Eingabefeld Station entweder grafisch oder per Tastatur vorzunehmen. Für Stationseingaben darf dieses Feld in seiner vollen Länge von 9 Stellen benutzt werden.

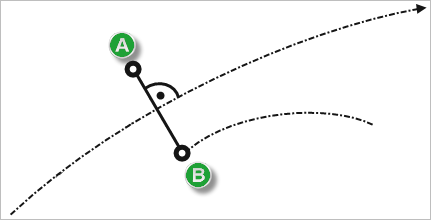

Korrespondenzstationen auf Bezugsachsen können auch durch Koordinateneingabe festgelegt werden. Dabei wird die zur Berechnung benötigte Station vom Programm durch Loten des durch die Koordinaten gegebenen Punkts auf die Bezugsachse bestimmt (siehe unten stehende Skizze).

Stationen können im Feld des Rechtswerts Y von Punkten eingegeben werden. Hierbei muss das Feld für den Hochwert X ohne Eingabe bleiben.

Abbildung 1. Lot
