Regeln für die Eingabe von Versatzmaßen

Mit Regeln für die Eingabe von Versatzmaßen lernen Sie die Verwendung von Abständen für die Achsdefinition.

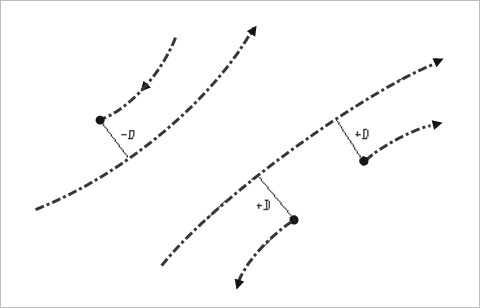

Seitliche Versatzmaße gegenüber Bezugsachsen können bei verschiedenen Korrespondenzelementen eingegeben werden. Dabei sind Maße, die in Berechnungsrichtung der bezogenen Achse nach links abzusetzen sind, mit negativem Vorzeichen einzugeben.
