Grafische Erfassung - Formel 121 aus Grafik
Mit der Grafischen Erfassung - Formel 121 aus Grafik ermitteln Sie das Volumen aus selektierten Flächen der Grafik mit einer Höhe.
In der Statusleiste wird angezeigt, welche Aktion als nächstes erwartet wird.
Anzahl selektierte Flächen
Die Anzahl der selektierten Flächen in der Grafik wird angezeigt.
Wurden keine Flächen selektiert, wird als Hinweiszeichen ein Ausrufezeichen angezeigt. Beim Überfahren mit der Maus wird die Fehlermeldung angezeigt.
Modus Berechnung
Legt das Berechnungsverfahren gibt es zwei Verfahren die bei gleichen Daten zu unterschiedlichen Ergebnissen führen können
- Fläche - geradlinige Verbindung berechnet nur die Fläche, die direkt von den
Punkten aufgespannt wird.

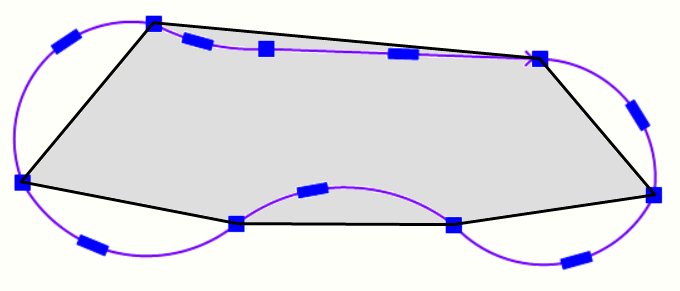

Abbildung 1. Geradlinig verbunden
- Fläche - berücksichtigt Bögen übernimmt die Fläche wie in der Grafik
definiert. Die Option wird nur bei vorhandenen Bögen angeboten.

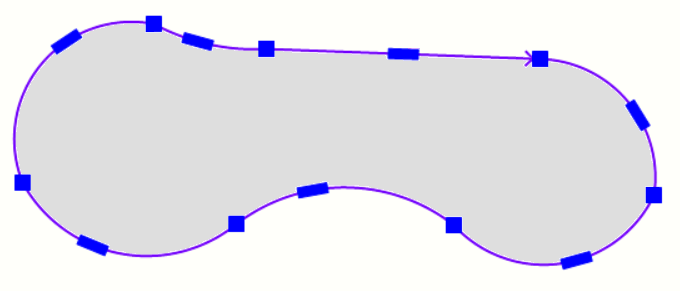

Abbildung 2. Bögen werden berücksichtigt
Die resultierenden Flächen werden jeweils angezeigt.
Höhe für Volumen
Legt die Höhe des Körpers fest, mit dem aus einer Fläche ein Volumen berechnet wird.
Versatz X
Legt eine Verschiebung in Ostrichtung fest, z. B. wenn sich die Koordinaten in einem anderen Lagesystem befinden. Das Volumen verändert sich dadurch nicht.
Versatz Y
Legt eine Verschiebung in Nordrichtung fest, z. B. wenn sich die Koordinaten in einem anderen Lagesystem befinden. Das Volumen verändert sich dadurch nicht.
Resultierendes Volumen
Zeigt das berechnete Volumen zur Information an. Dies berücksichtigt alle selektierten Flächen in der Grafik.
Beschriftung in der Grafik erstellen
Schreibt eine Text an, wie auf der Registerkarte festgelegt.
Schaltflächen
OK übernimmt die Änderungen und speichert das Ergebnis in der Projektdatei.
Abbrechen schließt das Dialogfeld ohne Speichern.
Übernehmen übernimmt die Änderungen und speichert das Ergebnis in der Projektdatei. Das Dialogfeld wird jedoch nicht geschlossen.
