Achsen verbinden

Mit Achsen verbinden vereinigen Sie zwei Achsen zu einer neuen Achse. Die beiden Ausgangsachsen bleiben erhalten.

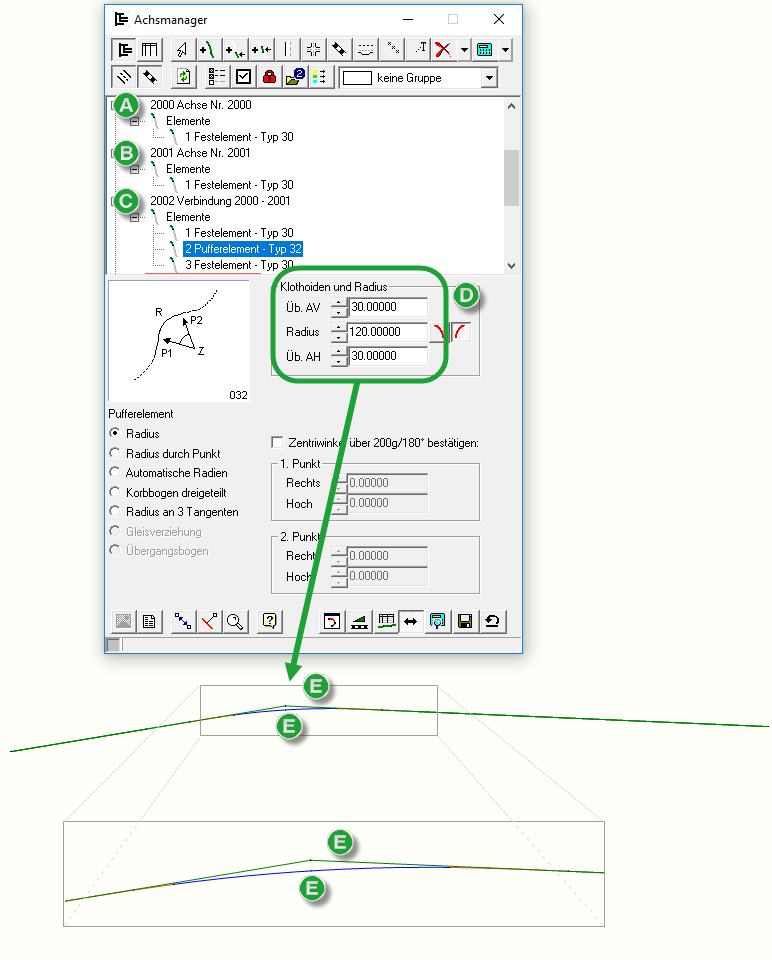

Erste Achse

Legt den ersten Teil der neuen Achse fest.

Zweite Achse

Legt den zweiten Teil der neuen Achse fest.

Neue Achse

Entsteht aus den beiden Achsen und einem Pufferelement als Verbindung dazwischen. Diese Verbindung muss geometrisch angepasst werden.

Wenn die beiden Achsen aus geometrischen Gründen nicht sinnvoll verbunden werden können, wird eine Meldung angezeigt. Die Achse wird dann nicht berechnet.

Achsrichtung

Auf die Achsrichtung der beiden Ausgangsachsen ist zu achten. Wenn Achsen in entgegengesetzte Richtungen zeigen, kann eine ungünstige Geometrie entstehen.
