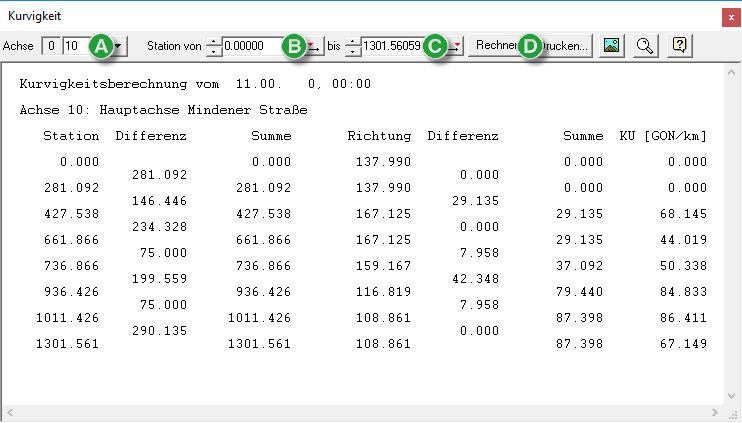

Kurvigkeit

Mit Kurvigkeit berechnen Sie die aufsummierte Winkeländerung pro Länge [gon/km] von Achsen oder Achsabschnitten.

Folgende Parameter werden ausgegeben:

Berechnungsdatum
Achsnummer und Achsname
Station
Stationsdifferenz
Laufende Entfernung (Summe)
Richtung
Richtungsdifferenz
Summe der Richtungsdifferenz
Kurvigkeit

Die Auswahl der gewünschten Achse erfolgt über:

Selektion über die Schaltfläche Wert des ausgewählten Felds in Grafik abgreifen.
Eingabe im Feld Achse
Unter der Schaltfläche aus einer Liste bzw. Baum auswählen

Mit Aktivierung der Schaltflächen Stationsfixierung auf Anfangsstation und Stationsfixierung auf Endstation wird die ganze Achse gewählt.

Dieses Protokoll kann auch ausgedruckt werden.
